Ref: KR70

Capteur de force à brides faible épaisseur | ± 20N à ± 100N

Capteur de force à brides faible encomprement
Etendue de mesure : ±20 N, ±50 N ou ±100 N
Non-linéarité : ±0.02%
dimensions: Ø 110 mm x 14 mm
Alésage: 12 mm H7 - PCD : externe 58mm, interne : 30mm
Montage et introduction de l'effort: 2 x 4 x M4x0.7
Mesure en traction / compression
Protection à la surcharge: 200 %
Signal de sortie: 1 mV/V
température de fonctionnement : -10 à 85°C
Compensation en température : -10 à 70°C
Connectique : Câble 3m
Matériau : Aluminium

Présentation

Le capteur de force KR70 est un capteur de précision (0,1%) pour la mesure d'efforts en traction ou compression jusqu'à 100 N. Avec une épaisseur de 12 mm seulement, il apporte un véritable atout pour l'intégration en espace limité. La température de fonctionnement est de -10 à 85°C. la calibration est compensée en température entre -10 et 70°C.

Spécifications

Version	±20 N	± 50 N	± 100 N
étendue de mesure	±20 N	± 50 N	± 100 N
Non-linéarité	0,1 %	0,1 %	0,1 %
Hystérésis	0,02 %	0,02 %	0,02 %
Alimentation du pont	2,5-10 V	2,5-10 V	2,5-10 V
Signal de Sortie	1mV/V	1mV/V	1mV/V
Protection à la surcharge	200%	200%	200%
Matériau	Aluminium IP66	Aluminium IP66	Aluminium IP66

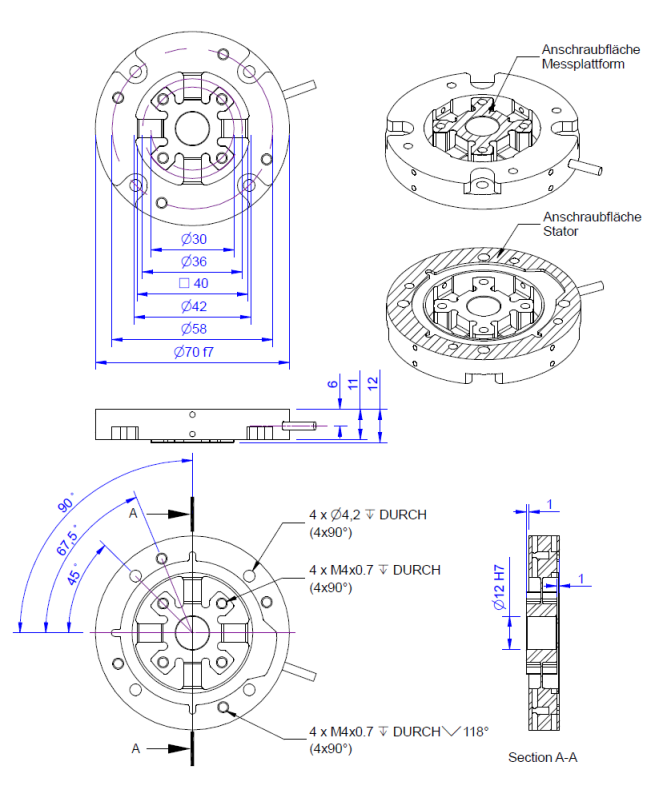

Plan	Plan	Plan	Plan

Installation

Alimentation du pont : 2.5-10 VDC

Conditionnement et acquisition

Le capteur de force KR70 est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur 9840	GSV-2TSDI	GSV-3USB	PMI-520AJ	GSV-1A	GSV-6K	GSV-6L	MICRA-M

Afficheur numérique haute précision 1 ou 2 voies	Afficheur 24 bits avec fonction acquisition	Module d'acquisition USB	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Afficheur simple
