Ref: KD33 - ±50mN

Capteur de force miniature traction/compression - ±50mN

Capteur de force à double poutre de flexion
Etendues de mesure : ±0.05N (± 5 grammes)
Limite de surcharge : ± 10N (± 20000%)
Précision : 0.5 % de la pleine échelle
Protection à la surcharge : 150% - Force latérale maximale : 500%
dimensions: 33 mm x 16 mm
Introduction de l'effort : Bride diametre 16, 4x taraudages M1,4
Sortie : 2,5 mV / V - Alimentation :2,5 Vcc
Sortie câble 3 m Unitronic FD CP Plus / 4x0,14;
Construction titane
Temperature de fonctionneement : -10 à 85°C
Certificat de calibration traction/compression 6 points inclus
Poids: 5 gr

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le capteur de force à jauges de contraintes KD33 est conçu pour la mesure de très faibles efforts par flexion jusqu'à 50 mN. La conception est basée sur l'utilisation de jauges de contrainte sur semi-conducteurs, montées sur une double poutre en alliage de titane. Cette technologie confère au capteur une grande robustesse, lui permettant de tenir des contraintes de 10N.

Le KD33 est fixé au bâti à l'aide de 4 taraudages M1.4. La transmission de l'effort est réalisée via 4 taraudages M1.4. La mesure de force est déterminée par la flexion du capteur sous la charge, dans la direction horizontale. Grâce à sa conception en double poutre, le capteur de force KD33 offre une tolérance aux efforts excentriques et latéraux (limite d'effort latéral: 200% de l'effort nominal)

La précision est de 0,5% pour une sensibilité nominale de 2,5 mV / V. La connectique consiste en un câble de sortie, 3m 4 fils. Le capteur de force KD33 est protégé dans une large mesure contre les influences de l'environnement (lumière, rayonnement infrarouge, flux d'air) par un boîtier. Néanmoins, l'approche de la paume d'une main à quelques centimètres provoque un décalage immédiat du point zéro d'environ 0,2% FS (0,1 mN) en raison de l'apport de chaleur par rayonnement au niveau de la bride de fixation. En raison de la faible plage de mesure, les vibrations, les oscillations du bâtiment et "tout mouvement" dans l'enceinte de travail provoquent une perturbation. Lors de l'intégration, il faudra également veiller à ce que le poids du porte-échantillon soit le plus faible possible.

Spécifications

Etendue de mesure	± 50 mN
Précision	0,5 %
Non-linéarité	0,5 %
Dimensions	Ø16 mm x 33 mm
Signal de sortie	2,5 mV/V
Limite de force radiale	200%
Limite de force axiale	400%
Température de fonctionnement	10 à 50°C

Le capteur est livré avec un certificat d'étalonnage usine 6 points de 1g à 5g par pas de 20%.

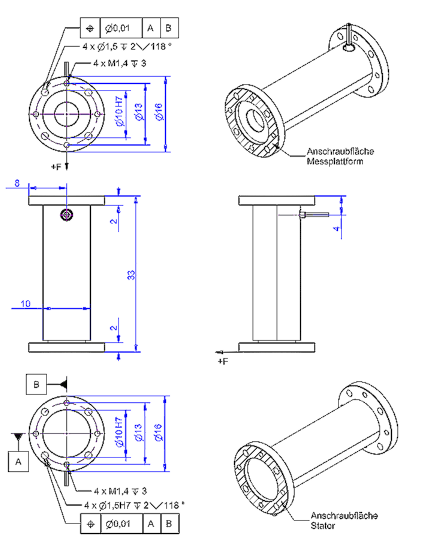

Construction, Dimensions

Le KD33 est en titane, étanche IP40. Le poids est de 5 grammes. La température de fonctionnement nominale, de 10 à 50°C, la mesure est compensée en température de 10 à 30°C.

Conditionnement et acquisition

Le capteur en S KD33 est alimenté en 1 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

Afficheur 9840	GSV-2TSDI	GSV-3USB	PMI-520AJ	GSV-1A	GSV-6K	GSV-6K	GSV-6L

Afficheur numérique haute précision 1 ou 2 voies	Afficheur 24 bits avec fonction acquisition	Module d'acquisition USB	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA	Afficheur simple
