Ref: KD78 - ±500mN

Capteur de force à double flexion | ±500mN - Résolution : 10mg

  • Capteur de force à double poutre de flexion
  • Etendues de mesure : ±500mN
  • Très haute résolution (100µN / 10 mgr)
  • Précision : 0.1 % de la pleine échelle
  • Protection à la surcharge : 200%
  • Force latérale maximale : 100%
  • dimensions: 78 mm x 8 mm x 23 mm;
  • Montage via 2 x taraudages M3x0,5;
  • Introduction de l'effort via 2 x M2.5 x 0.45
  • Sortie : 1.2 mV / V
  • Alimentation : 10 Vcc max
  • Sortie câble 2 m STC-31V-4;
  • Aluminium, or anodisé IP65
  • Temperature de fonctionneement : -10 à 85°C
  • Poids: 30gr

Télécharger la fiche produit

?

Présentation

Le capteur de force à jauges de contraintes KD78 est conçu pour la mesure par flexion de très faibles efforts, de l'ordre de quelques millinewtons (gramme) (jusqu'à +/- 500 mN). Le KD78 est fixé au bâti à l'aide de 2 taraudages M3x0.5. La transmission de l'effort est réalisée via 2 taraudages M2.5x0.45. La mesure de force est déterminée par la flexion du capteur sous sous la charge.

Grâce à sa conception en double poutre, le capteur de force KD78 offre une tolérance aux efforts excentriques et latéraux (limite d'effort latéral: 100% de l'effort nominal).

La précision est de 0,1% pour une sensibilité nominale de 1.2 mV / V. La résolution du capteur est de quelques milli.grammes. Le capteur de force KD78 dispose d'une protection à la surcharge de . La connectique consiste en un câble de sortie, 1m, 4 ou 6 fils.

Spécifications

Etendue de mesure ±500 mN
Précision 0,1 %
Non-linéarité 0,1 %
Dimensions 78 mm x 8 mm x 23 mm
Signal de sortie 1,2 mV/V
Limite de force radiale 200%
Limite de force latérale 100%
Température de fonctionnement -10 à 85°C

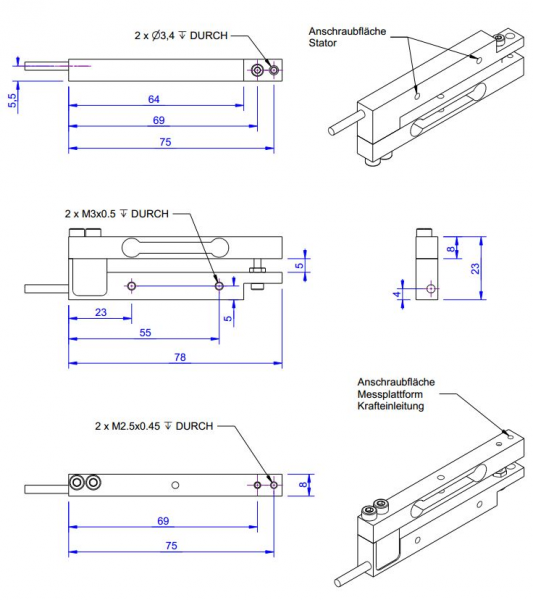

Construction, Dimensions

Le KD78 est en aluminium IP65. Le poids est de 30 grammes. La température de fonctionnement nominale, de -10 à 85°C.

Conditionnement et acquisition

Le capteur de force KD78 est alimenté entre 1 et 10 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC ou un automate. Logiciel d'acquisition PC inclus.

Applications

  • Balance industrielle
  • Bancs de test
  • Mesure d'efforts
  • Médical
Type de capteur
Capteur poutre
Etendue de mesure Fz
±500mN
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.02 %
Hystérésis
0.02 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.008 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
1.2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
2 m STC-31V-4
Direction de mesure
Flexion
Déflection Fz
0.25 mm
Surcharge
400 %PE
Construction
Aluminium ou Inox
Classe de Protection
IP65
Plage d'effort à mesurer
⩽ 250 N
Application
Haute Précision, low cost

  • étendue de mesure
  • Longueur de câble
  • TEDS
  • Plage de température spéciale
  • Ajouter un connecteur au câble
  • Instrumentation
