Ref: KA90

Capteur de compression - 6 à 280 tonnes - haute précision

  • Capteur de force de compression type colonne
  • Etendue de mesure: 6, 13, 28, 60, 130, 280 tonnes
  • Classe de précision: 0.1 % PE
  • Transmission de force: bouton de charge
  • Connectique: 10m cable
  • Matériau: Acier inox
  • Faible encombrement
  • Fourni avec relevé de sensibilité
  • Certificat de calibration en option
  • Poids: 416 gr à 5,3kg

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le bouton de charge haute capacité KA90 mesure les efforts en compression jusau'à 280 tonnes, avec une précision de l'ordre de 0.1 %, Le corps du capteur en acier inoxydable IP66 est conçu pour une utilisation en conditions sévères (température, vibrations, poussière, humidité).

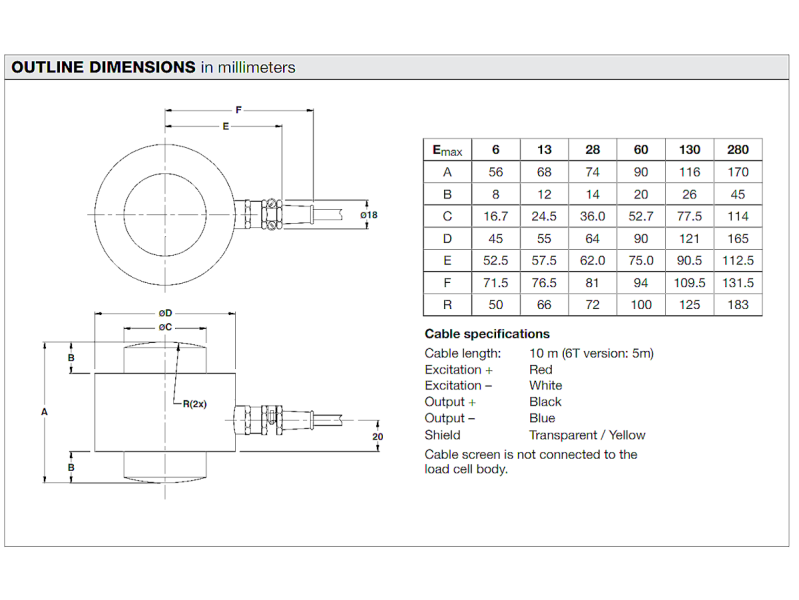

Dimensions

Conditionnement

Le capteur de compression KA90 est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition:

Afficheur Afficheur Afficheur Conditionneur analogique Conditionneur analogique Conditionneur analogique Conditionneur analogique Module d'acquisition
GSV-2TSDI MICRA-M 9840 PMI-520AJ GSV-1A GSV-6K GSV-6L GSV-3USB
Afficheur 24 bits avec fonction acquisition Afficheur simple Afficheur numérique haute précision 1 ou 2 voies Conditionneur analogique de précision sortie tension ou courant Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur en ligne sortie +/-10v ou 4-20mA ou 12±8mA Conditionneur PCB miniature sortie +/-10v ou 4-20mA ou 12±8mA Module d'acquisition USB

Les applications

  • optimisation de processus de fabrication
  • mesure d'effort sur outils
  • surveillance de force
  • estimation d'usure d'outils
Type de capteur
Bouton compression
Etendue de mesure Fz
60000 , 130000 , 280000 , 600000 , 1300000 , 2800000
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.01 %
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 60 °C
Température de fonctionnement
-10 à 70 °C
Sensibilité au Zéro
0.0056 %PE/°C
Sensibilité du gain
0.005 %/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
275 Ω
Tension d'alimentation
10 Vcc
Connectique
10m cable
Direction de mesure
Compression
Déflection Fz
1.24 mm
Surcharge
150 %PE
Matériau
Acier Inoxydable
Classe de Protection
IP65
Poids
5.6kg
Plage d'effort à mesurer
5kN - 250 kN, > 250 kN, > 1 MN
Application
Haute Précision

Dimensions

  • Câblage et connectique
  • Certificat de calibration
  • Conditionnement du signal
  • Système d'acquisition
