Ref: GSV-6ETH

Module d'acquisition 6 voies pont de jauges - Ethernet / CANbus / UART

Système d'acquisition 6 voies pont de jauges (pont complet), en 4 ou 6 fils
Pour capteur de force 1, 3, 6 axes, capteurs de couple
Connectique: 1 x SUB-D44
Dimensions: 100mm x 75mm x 36mm
interface: CAN, Ethernet, UART (USB via convertisseur)
Compatible TEDS
Sensibilité: 0,1 à 8 mV/V
Fréquence d'échantillonnage: 400 Hz
Alimentation: 9-30 VDC
resolution: 16 Bit;

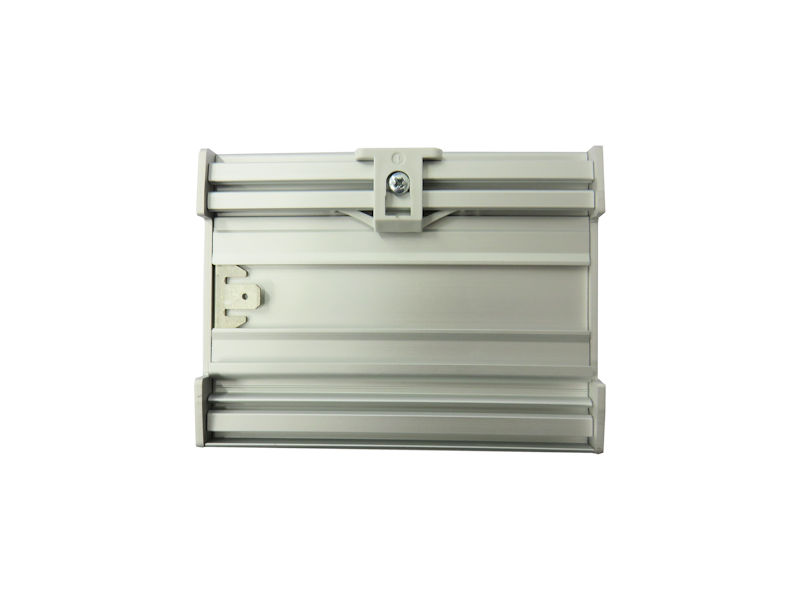

Boîtier aluminium IP20
température de fonctionnement : 0 à 60°C
Logiciel: GSVmulti et dll + fichiers VI inclus

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le GSV-6ETH est un système d'acquisition pour ponts de jauges à interfaces Ethernet et CAN permettant l'acquisition des signaux de mesure 16-bit jusqu'à 400Hz. Les 6 voies analogiques sont paramétrables individuellement: capteur de force ou de couple à jauge de contrainte (pont complet, demi ou quart de pont, sensibilité: 2 ou 10 mV/V), capteur de position, capteur actif (tension 0-5V ou 0-10VDC), Pt1000

Le système d'acquisition inclut un filtre analogique passe-bas.

Les capteurs sont connectés au GSV-6ETH via 1 connecteur SUBD44. Le module est alimenté en 9-36VDC. A noter que pour les capteurs multicomposantes, le GSV-6ETH est en mesure d'appliquer en temps réel une matrice de découplage.

Communication

le GSV-6ETH offre 3 interfaces pour la transmission des signaux de mesure vers le PC ou l'automate:

Interface	Spécifications
UART	TTL Pegel 3.3V, 230400 Bits/s, asynchron, 8N1
Ethernet	TCP/IP, UDP/IP, ARP, Telnet, ICMP, SNMP, DHCP, BOOTP, TFTP, AutoIP, and HTTP
CANbus	Protocole : propriétaire. 1000000 Bits/s Standard ID. 256 dec CAN-ID Command, 257 dec CAN-ID Response

Protocole de Communication

Visualisation et acquisition sur PC avec le logiciel GSV-multi

Un logiciel PC (GSVmulti) est inclus avec le GSV-6ETH pour la configuration, la visualisation et l'acquisition des signaux de mesures. La configuration inclut : le paramétrage des voies d'acquisition analogiques, les fréquences d'échantillonnage, les conditions de lancement et d'arrêt des enregistrements, ou encore la définition des alarmes. Le fichier d'acquisition peut ensuite être exporté pour un post-traitement sous Excel ou Matlab.

Pour plus d'information ou pour télécharger GSV-multi: ici
