Ref: Custom-LP

Axe dynamométrique sur mesure

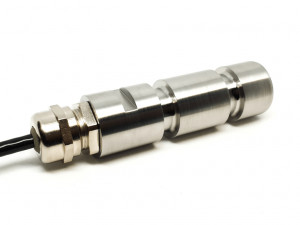

Axe dynamométrique instrumenté pour mesure de charge
Etendues de mesure : ±1N jusqu'à ±500kN
Non-linéarité : 0.5% à 1% de la pleine charge
Signal de sortie: 1 mV/V, 4-20mA, sans fil, CANopen ou RS-485
Dimensions: spécifiques;
Protection à la surcharge : 150%
Construction : inox jusqu'à IP68 (immergeable 100m)
Température de fonctionnement : -20 à 70°C
Connectique : Câble, connecteur ou sans fil

Présentation

L'axe instrumenté ALP s'installe en lieu et place de l'axe qu'il remplace, et pour la mesure / surveillance de charges jusqu'à 20 Tonnes, avec une précision de mesure est l'ordre de 0,5 à 1% de la pleine échelle. Le signal de sortie est de 1,0 mV / V d'excitation (5 ou 10V). La protection contre les surcharges est de 150% de la plage de mesure.

Spécifications

Installation

L'axe se monte en lieu et place de l'axe standard dans la tête de fourche et mesure les forces de traction et de compression appliquées sur la surface du cylindre. Il est fourni avec un câble de 3 m, et est compatible pour un usage en extérieur, avec un corps en acier inoxydable IP67, et une plage de température de fonctionnement de -20 à + 70 ° C. Le signal de sortie (1,0 mV/V) peut être amplifié en option.
