Ref: TL720D

Gyromètre low cost monoaxe MEMS RS-485 / CAN - 150°/s

Gyromètre MEMS monoaxe - IP67
Etendue de mesure gyro : ± 150°/s
Etendue de mesure accéléro : +/- 4g
Interface : RS-485, ASCII ou Modbus RTU, ou CANbus 2.0A/B
Alimentation : 5 VDC
Température de fonctionnement: de - 40 à + 80 °C
Dérive du zéro < 10°/h
Non linéarité : < 0.1% PE
Echantillonnage : 100 Hz
Signaux de sortie : Azimuth, Vitesse angulaire Z, acceleration longitudinale
Tenue aux chocs : 100g (11ms, 1/2 sin )

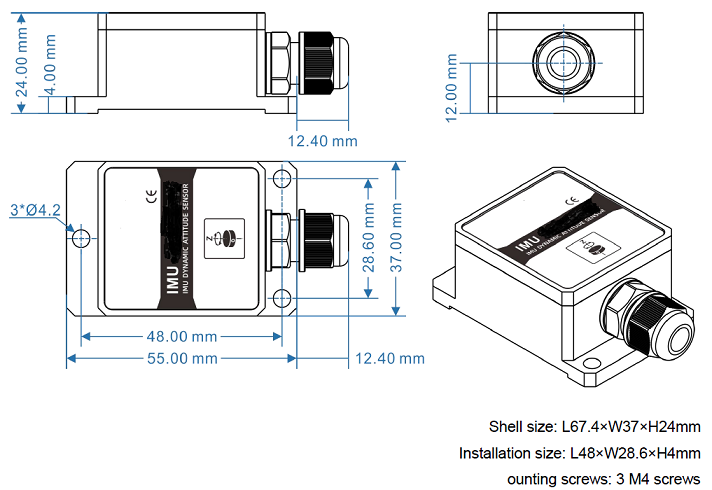

Dimensions : 55 x 37 x 24 mm
Poids : 152 gr

Présentation

Le gyromètre TL720D permet la mesure de vitesses angulaires sur un axe dans des amplitudes pouvant atteindre ± 150°/s, et peut être raccordé au contrôleur / système d'acquisition via RS-485, sur protocole ASCII ou Modbus RTU, ou via CANbus La mesure se caractérise par ailleurs par une excellente stabilité du zéro (dérive < 0.2 °/min).

Spécifications

étendue de mesure [°/s]	150
Bande passante	0-100Hz
Non-linéarité	0,1%
Interface	RS-485 ou CAN
Alimentation	9-36VDC
Dérive du zéro	10°/h
Température de fonctionnement	-40 à +85°C

Installation, utilisation

Le gyromètre TL720D se caractérise par un très faible encombrement (55 x 37 x 24 mm), une résistance aux chocs élevée (200 g en opération), et une conception pour usage industriel. Il a un boitier en Aluminium de 152 grammes, avec une classe de protection IP67 . La tension d'alimentation est de 9-36V (5 VDC en option). Un câble blindé PUR, AWG 30 de 2m est inclus. En option, longueur de câble et connecteur selon besoin client.
