Ref: ASC 271

Gyromètre uniaxial capacitif - ±75 à ±900°/s - industriel

  • Gyromètre capacitif monoaxe - IP65
  • Etendue de mesure : ± 75°/s à ± 900°/s
  • Sortie : Tension 0-5 VDC
  • Alimentation : 7 à 40 Vcc
  • Température de fonctionnement: de - 40 à + 85 °C
  • Trés grande stabilité du zéro et de la sensibilité
  • Non linéarité : < 0.05% PE
  • Bande passante : 150 Hz
  • Tenue aux chocs : 500g (1ms, 1/2 sin )

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le gyromètre ASC 271 permet la mesure de vitesses angulaires sur un axe dans des amplitudes pouvant atteindre ± 900°/s. La sensibilité varie selon l'étendue de mesure de 1.1 à 13.2 mV/°/s, le signal de sortie est une tension 0-5 VDC. La mesure se caractérise par ailleurs par une excellente stabilité du zéro (dérive: 12°/hr, sensibilité à la température : +/-3°/s), une faible densite spectrale de bruit et une faible dérive du biais (0.2°/sqrt(hr). ASC 271 est fourni avec un certificat d'étalonnage.

Spécifications

étendue de mesure [°/s] 75 150 300 900
Sensibilité (+/- 1%) - mV/°/s 13,2 6,6 3,3 1,1
Bande passante 0-150Hz 0-150Hz 0-150Hz 0-150Hz
Non-linéarité 0,05% 0,05% 0,05% 0,05%
Signal de sortie 0-3V 0-3V 0-3V 0-3V
Alimentation 7-40VDC 7-40VDC 7-40VDC 7-40VDC
Dérive du zéro 9°/hr 9°/hr 9°/hr 9°/hr
Densité spectrale de bruit 0,02 °/s/√Hz 0,02 °/s/√Hz 0,02 °/s/√Hz 0,02 °/s/√Hz
Température de fonctionnement -40 à +85°C -40 à +85°C -40 à +85°C -40 à +85°C

Installation, utilisation

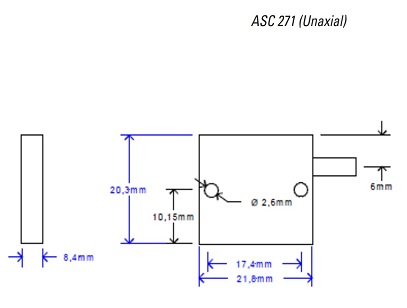

Le gyromètre ASC 271 se caractérise par un très faible encombrement (25,4mm x 20,3mm x 7,5mm), une résistance aux chocs élevée (500 g en opération), et une conception pour usage industriel. Il a un boitier en Aluminium de 10 grammes, avec une classe de protection IP65 . La tension d'alimentation varie de 7 à 40 VDC. Un câble blindé PUR, AWG 30 de 2m est inclus. En option, longueur de câble et connecteur selon besoin client.

Applications

  • Localisation, Tracking (automobile)
  • GPS
  • Mesure de tangage / roulis / lacet sur véhicule, train, moto
  • Suivi de déplacement
  • Agriculture
  • Contrôle de plateforme
  • Robotique
  • Production
Technologie
MEMS Capacitif
Type de produit
Gyromètre
Nombre de composantes
1 Axe
Etendu de mesure angulaire
75 / 150 / 300 / 900 °/s
Sensibilité
13.2 / 6.6 / 3.3 / 1.1 mV/°/s
Bande passante (-3 dB)
150 Hz
Sortie analogique
0-5 VDC
Tension d'alimentation
10 Vcc
Température de fonctionnement
-40 à 85 °C
Classe de Protection
IP65
Matériau
Aluminium
Poids
0.01

  • Câble
  • Connecteur
  • Extension à Câble
  • Connecteur
