Ref: RIPS P502 / X502

Capteur de position angulaire inductif - 5 à 15 ° - IP67 - analogique

  • Etendue de mesure : à définir sur la plage 5° à 15°
  • Bande passante : 10 kHz
  • Durée de vie > potentiomètre
  • Diamètre : 35 mm
  • Protection : IP 65/67 selon connectique choisie
  • non linéarité: 0,25% de la PE (0,1% en option)
  • Sortie: tension ou 4-20 mA
  • Température d'utilisation : de -40 °C à 125 °C
  • Montage : bride ou servo
  • Résolution : infinie
  • diamètre de l'arbre: 6mm
  • Sécurité intrinsèque Ex II 1G et Ex ia IIC T4 Ga (Ta= -40°C à 80°C) en option

Télécharger la fiche produit

?

Présentation

Le capteur de position angulaire inductif P502 est la version faible étendue (5 à 15°) du P500. Tout comme le RIPS P500, il s'agit d'un capteur de position angulaire précis, durci et abordable, conçu pour les applications OEM industrielles, les bancs d'essais la recherche et développement et autres applications scientifiques. Le signal de sortie, une tension ou un courant continu, est acquis via une simple carte d'acquisition analogique. et est linéaire à l'angle de rotation de l'arbre d'entrée (non linéarité: +/- 0,25%, 0,1% en option)

La technologie inductive, sans contact, se caractérise par une excellente durabilité (MTBF > 350.000 heures), plus robuste qu'un capteur potentiométrique. Autre atout : une excellente réponse fréquentielle (> 10 kHz), pour la réalisation d'asservissement haute dynamique, ou de l'étude vibratoire.

Chaque capteur est calibré spécifiquement sur l'étendue de mesure requise pour l'applications, sur une plage d'une étendue comprise entre 5 et 15 degrés non nécessairement symétrique. Une marque est portée sur l'arbre pour identifier la position médiane. Le signal de sortie analogique est linéaire avec la position absolue (non-linéarité: < ± 0,25° pour 100 ° de rotation, en option réduite à ± 0.1°)

Installation

Le corps du capteur RIPS P502 est en acier inoxydable. La fixation du RIPS P502 est réalisée par l'intermédiaire d'une bride (flange). Une version pour montage sur servomoteur est également disponible. L'utilisation d'un accouplement souple est recommandé pour la liaison à l'arbre. La connectique électrique est au choix un connecteur (IP65) ou un câble (IP67). 2 potentiomètres permettent l'ajustement fin du zéro et du gain. Le dimètre extérieur est de 35mm, le diamètre de l'arbre de 6mm.

Plusieurs types de signaux de sortie sont proposés :

Version ATEX / Sécurité intrinsèque

Le RIPS X502 est la version ATEX du P502. le RIPS X502 est certifié Sécurité intrinsèque Ex II 1G et Ex ia IIC T4 Ga (Ta= -40°C à 80°C) . Les performances de mesure, et encombrement sont identiques. Le X502 doit impérativement être utilisé avec une une barrière galvanique ATEX, comme le X005. Le signal de sortie est analogique, de type 0.5 - 9.5V ou 4-20 mA Voir la fiche technique du RIPS X502.

Applications

  • Instrumentation de machines industrielles
  • Asservissement de servo-moteurs
Technologie
Position angulaire
Etendue de mesure
±0 à ±60°
Etendue de mesure angulaire
5 / 15 °
Non linéarité (% PE)
± 0.25 %
Bande passante (-3 dB)
10000 Hz
Sortie analogique
0-5 VDC
Normes / Certifications
ATEX
Température de fonctionnement
-40 à 125 °C
Classe de Protection
IP65, IP67
Tension d'alimentation
10 Vcc
Matériau
Acier Inoxydable
Connectique
Connecteur ou câble
Application
ATEX, Immergeable, Haute température

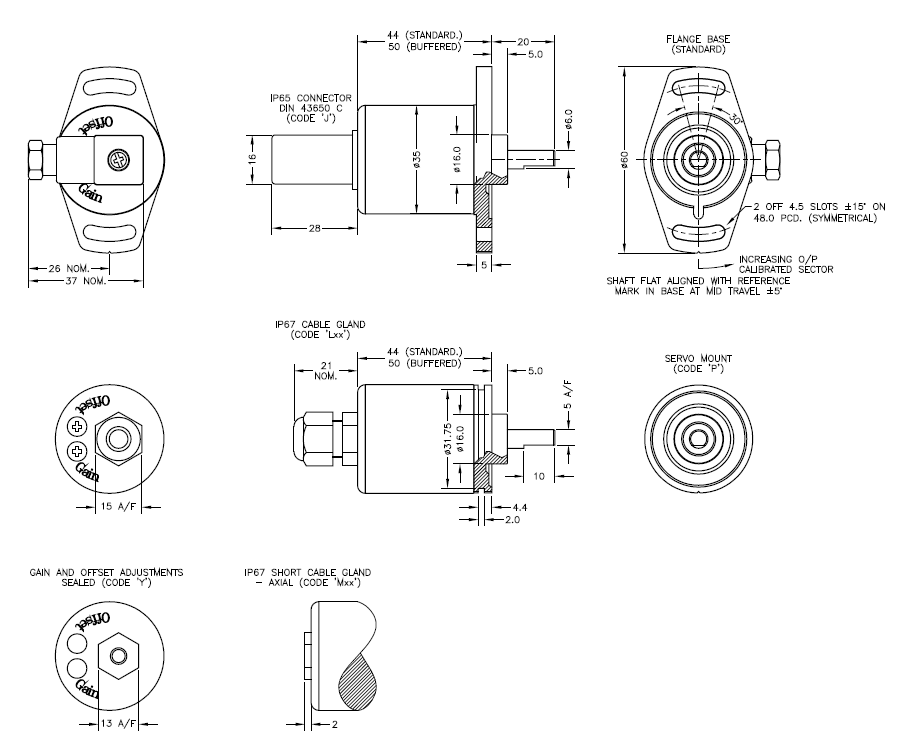

Dimensions

Connectique

  • Connectique
  • Signal de sortie
  • Plage de mesure
  • Afficheur
