Ref: RIPS P530

Capteur de position angulaire haute résolution - 0-360° - IP67

Etendue de mesure : 0-100° à 0-360°
Non-linéarité: 0,25% PE
Bande Passante : 0-10 kHz (0-300Hz en 4-20 mA)
Sortie analogique tension ou courant
MTBF: 350,000 hrs à 40°C
Sortie axiale connecteur ou câble
Montage : bride
Température d'utilisation : de -40 °C à 125 °C
Construction : Acier inoxydable IP67
Diamètre: 35mm
Diamètre de l'arbre: 6mm

Présentation

Le capteur de position angulaire inductif P530 est la version grande étendue (100 à 360°) du P500. Tout comme le P500, il s'agit d'un capteur de position angulaire précis, durci et abordable, conçu pour les applications OEM industrielles, les bancs d'essais la recherche et développement et autres applications scientifiques. Le signal de sortie, une tension ou un courant continu, est acquis via une simple carte d'acquisition analogique. et est linéaire à l'angle de rotation de l'arbre d'entrée (non linéarité: +/- 0,25%, 0,1% en option)

La technologie inductive, sans contact, se caractérise par une excellente durabilité (MTBF > 350.000 heures), plus robuste qu'un capteur potentiométrique. Autre atout : une excellente réponse fréquentielle (> 10 kHz), pour la réalisation d'asservissement haute dynamique, ou de l'étude vibratoire.

Chaque capteur est calibré spécifiquement sur l'étendue de mesure requise pour l'applications, sur une plage d'une étendue comprise entre 0-100 et 0-360 degrés non nécessairement symétrique. Une marque est portée sur l'arbre pour identifier la position médiane.

Installation

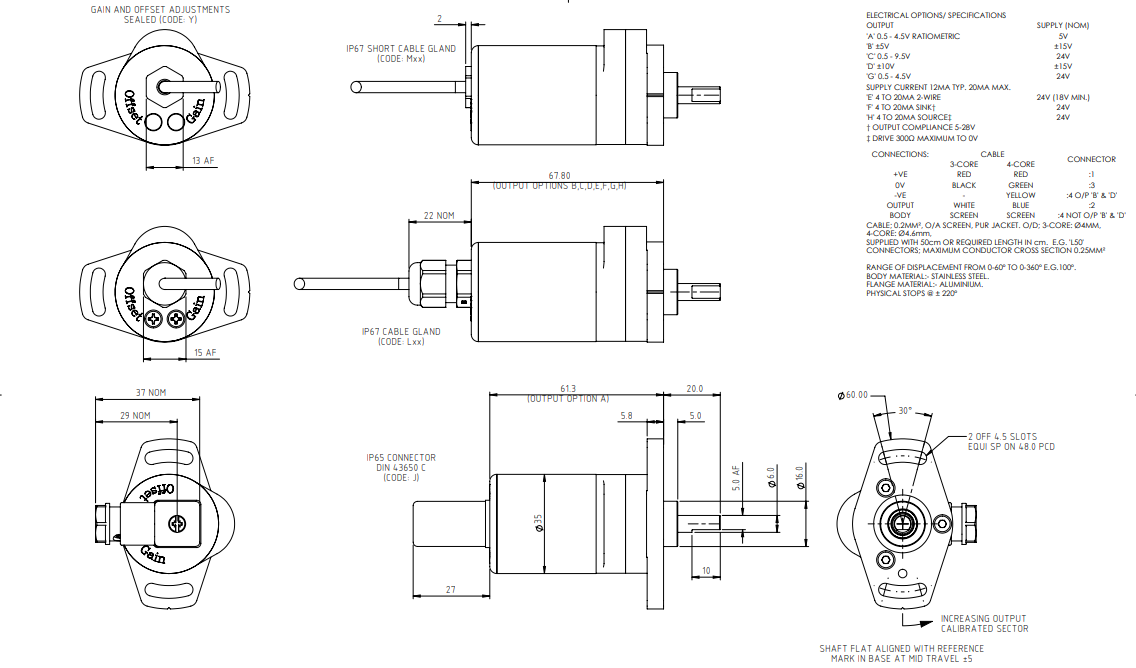

Le corps du capteur P530 est en acier inoxydable. La fixation du P530 est réalisée par l'intermédiaire d'une bride (flange). Une version pour montage sur servomoteur est également disponible. L'utilisation d'un accouplement souple est recommandé pour la liaison à l'arbre. La connectique électrique est au choix un connecteur ou un câble. 2 potentiomètres permettent l'ajustement fin du zéro et du gain. Le dimètre extérieur est de 35mm, le diamètre de l'arbre de 6mm.
