Ref: Système de mesure pour environnement extrême

Mesure de déplacement sans contact - Conditions extrêmes

  • Conditions d'utilisation : < 250 bar et/ou 538 °C
  • Non-linéarité : 1.5 % PE à une température
  • Bande passante : 10 kHz (-3dB)
  • Etendue de mesure : de 0.9 mm à 5 mm
  • Calibration en 11 points à 3 températures

Télécharger la fiche produit

Ajouter à ma sélection ?

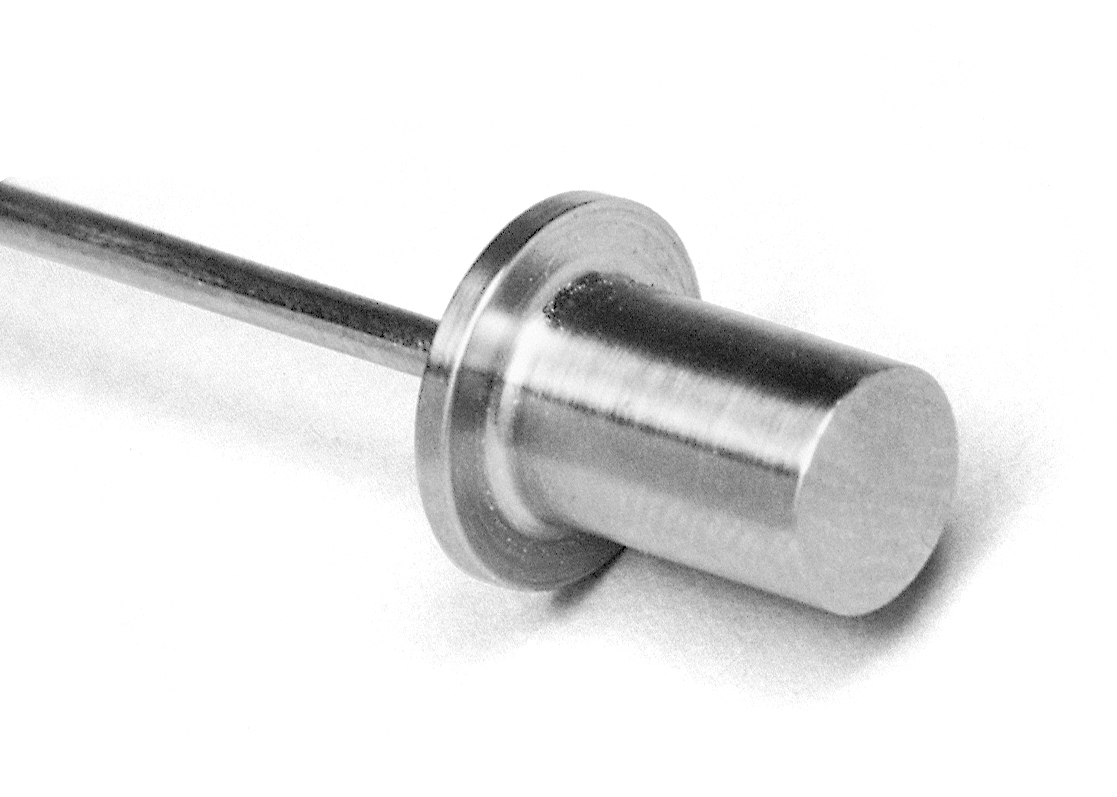

Présentation du KD8206 1925 ou 1950 et 1975

Les capteurs 1925 , 1950 et 1975 sont destinés aux mesures en conditions extrêmes en température et/ou pression. Ces systèmes sont calibrés et construits suivant un cahier des charges précis. Le câble et le corps des capteurs est en inconel soudé ce qui permet une utilisation de 20 K à 538 °C.. .La calibration en 3 points de déplacement et de température est réalisée à l'usine à la livraison du systeme puis ajustable par l'utilisateur à l'aide des potentiomètres. Le 8206 Extrême est founis avec un rack 19 pouce qui peut étre 4, 8 ou 12 voies. Le KD8206 extrême a une sortie analogique ajustable de 0-10VDC ou 0-5VDC. Les capteurs sont utilisés dans les domaines de la recherche et de la production. Ils sont, entre autres, utilisés pour mesurer des épaisseurs ou des positions de pièces métalliques, des vibrations, des centrages d’axes, des faux ronds, des usures de paliers ou encore des déplacements de pièces en vibration ou en rotation donnant ainsi l’amplitude et la fréquence du déplacement.

Montage et principe mesure

Les capteurs de déplacement sans contact à courant de Foucault permettent de mesurer des distances, des déplacements ou des positions. Ils mesurent la distance entre la face avant du capteur et la cible qui peuvent être magnétiques ou non-magnétiques. Cette cible est nécessairement métallique pour générer des courants de Foucault : inox, aluminium, cuivre, acier . La calibration est réalisée par apprentissage proche des conditions et de la cible de travail.

La série KD8206 extrême présente quatre principaux avantages :

					* Insensibilité à l’huile, aux poussières, à l’humidité, aux champs magnétique.
					* Sans contact physique avec la cible à mesurer, il n’y a pas de perturbations du mouvement et pas d’échange d’énergie.
					* La réponse en fréquence très élevé du KD8206 (jusqu’à 120 KHz ).
					* La résolution de 1 pour 10 000 et les gammes de mesure pouvant aller de quelques nanomètres à plusieurs mm.


Applications pour les capteurs extrême 1925-1950 et 1975

Les capteurs à courant de Foucault sont utilisés dans de nombreuses applications, et ce, dans le domaine de la recherche et de la production. Ils sont, entre autres, utilisés pour mesurer des épaisseurs ou des positions de pièces métalliques, des vibrations, des centrages d’axes, des faux ronds, des usures de paliers ou encore des déplacements de pièces en vibration ou en rotation donnant ainsi l’amplitude et la fréquence du déplacement.

					* Mesure de vibration sur des pieces en rotation
					* Mesure de vibration sur non rotatif
					* Mesure de déplacement
					* Mesure de position

PM Instrumentation est distributeur exclusif de KAMAN en France depuis 1994.

Technologie
Mesure sans contact
Etendue de mesure linéaire
5 mm
Remarque
Capteurs pour conditions extrêmes
Non linéarité (% PE)
± 0.25% %
Bande passante (-3 dB)
10000 Hz
Sortie analogique
0-5 VDC
Application
haute température
Classe de Protection
IP68
Tension d'alimentation
24 Vcc
Cable
Inconel
Connecteur
lemo

Voir documentation

  • Calibration spéciale avec étendue de mesure non standard,
  • compensation en température des capteurs.
  • Câble spéciaux ; connecteur sur le câble, traversée étanche.
  • Traitement des capteurs contre l’humidité.
  • Adatation à un géométrie de cible particuliere
  • Longueur de câble capteur
  • Rack 19" et coffret de table
  • Acquisition de donnée
  • Micrométre de calibration
  • Cale d'épaisseur téflon
  • Alimentation continue 12 ou 24Vcc
  • Formation produit et technique de calibration
