Ref: KD8206 - Multivoies - 50 kHz

Capteur de déplacement sans contact à courant de Foucault - 0.5 à 60 mm - Multivoies

  • Système de mesure modulaire sans contact par courant de Foucault
  • Inclus : Capteur + câble + carte de conditionnement
  • Etendue de mesure : 0.5 mm à 60 mm
  • Bande passante : 0 à 50 kHz (100-120 kHz en option)
  • Résolution : 0,1 à 6µm selon l'étendue de mesure
  • Non-linéarité : 1% de l'étendue de mesure
  • Sortie tension : 0-10 Vcc, 4-20mA
  • Alimentation :15-30 VDC
  • Capteur IP67, insensible à l’huile, aux poussières, à l’humidité, aux champs magnétiques
  • Electronique multivoies pour rack 19" ou coffret de table
  • Temperature d'utilisation (capteur + câble) : Standard : -55 à 105°C, version cryogénie: -196°C à 205°
  • RoHS et CE

Télécharger la fiche produit

?

Système de mesure de déplacement sans contact modulaire KD8206

Principe de fonctionnement

Le capteur à courant de Foucault KD-8206 mesure des déplacements, positions ou distances, sans contact, entre la tête du capteur et une pièce métallique, magnétique ou non magnétique, sur des étendues de mesure comprises entre 0,5 et 60 mm. Reprenant les spécifications techniques du KD2306 (résolution (jusqu'à 0,1µm), réponse fréquentielle de 50 kHz utilisation possible en environnement humide, électro-magnétique, cryogénique, avec huile de coupe, le KD8206 est recommandé pour des instrumentations utilisant 4 capteurs ou plus simultanément. Les cartes d'acquisition sont installées dans un rack ou coffret spécifiques et les différents points de mesure sont synchronisés. Le signal de sortie analogique (tension continue ou 4-20mA) est compatible avec toute entrée analogique d'un PC, automate ou système d'acquisition.

Calibration / réglage

La calibration du KD-8206 est réalisée en usine, avec la sonde et la cible métallique de l'application, dans les conditions de mesure (température, tension d'alimentation, etc...). Il est possible en option de spécifier les points de calibration pour optimiser la précision. A l'installation du système ou dans le cas de l'utilisation d'une nouvelle cible métallique, le gain et l'offset de l'amplificateur peuvent être ajustés par des potentiomètres à vis pour optimiser la linéarité de la réponse. Cales et micromètres prévus à cet effet sont en option.

Plus d'information sur le principe de la mesure par courant de Foucault : ici

Configuration

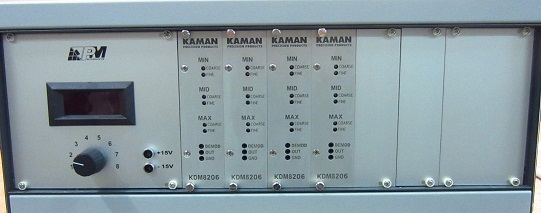

Le système KD-8206 consiste en une sonde avec câble intégré (29 modèles disponibles) et une électronique de conditionnement s'installant dans un rack ou coffret de table.

Version standard: [-55/105°]

Capteur 2UM 2U 1S 1SM 1U1 1SU 5U 2S1 2UB1 2S 3U1
Etendue [mm] 0.5 0.5 1.0 1.0 1.0 1.3 1.3 2.0 2.0 2.5 3.0
Cible magnétique/non-magnétique -/x x/- x/- -/x x/- x/- x/- x/x x/x x/x x/-
Résolution statique [µm] 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.3
Blindé (O/N) - - x x - - - - x - -
Long. de câble [m] 2 2 3 3 3 3 2 3 3 3 3
Capteur 4S1 4SB 6U1 6C 8C 15U1 10CU 30U1 12CU 60U1
Etendue [mm] 4.0 4.0 6.0 6.4 12.7 15.0 24.4 30.0 50.8 60.0
Cible (magnétique/non-magnétique) O/O O/O x/x O/O x/x O/O O/O O/O O/O O/O
Résolution statique [µm] 0.4 0.4 0.6 0.6 1.3 1.5 2.5 3.0 5.0 6.0
Blindé (O/N) x x - x x - - - - -
Long. de câble [m] 3 3 3 4,5 4,5 3 4,5 3 4,5 2

Versions Cryogénie : [-196/204°]

Capteur 1UEP 1SUM 9U 12U 16U 26U 38U 51U
Etendue [mm] 1.0 1.3 4.0 5.0 8.0 12.0 20.0 25.0
Cible (magnétique/non-magnétique) -/x -/x x/- x/x x/x x/x x/x x/x
Résolution statique [µm] 0.1 0.1
Blindé (O/N) - - - - - - - -
Long. de câble [m] 3 3 2 2 2 2 2 2
  • *Non-magn : cible non magnétique type aluminium, inox
  • Magn : cible magnétique type acier 4130

Dimensions

D'autres sondes sont disponibles sur demande. Nous contacter.

Applications du KD-8206

  • Mesure de vitesse de rotation de turbine ou compresseur
  • Détection de déformation d'arbres (faux-ronds)
  • Détection de désalignement d'arbre
  • Mesure de déplacement ou de position
  • Mesure de vibration
  • Contrôle qualité
  • Inspection usinage
  • Mesure d'épaisseur
  • Mesure d'orbite
Technologie
Courant de Foucault
Etendue de mesure
0 à ±50 mm, ±51 à ±250 mm
Bande passante (-3 dB)
50000 Hz
Sortie analogique
0-10 VDC, ± 5 VDC, 4-20 mA
Classe de Protection
IP40
Tension d'alimentation
10 Vcc

Capteurs

  • Calibration spéciale avec étendue de mesure non standard,
  • Compensation en température des capteurs.
  • Câble spéciaux ; connecteur sur le câble, traversée étanche.
  • Traitement des capteurs contre l’humidité.
  • Adatation à un géométrie de cible particuliere
  • Longueur de câble capteur
  • Micrométre de calibration
  • Cale d'épaisseur téflon
  • Alimentation continue 12 ou 24Vcc
  • Formation produit et technique de calibration
