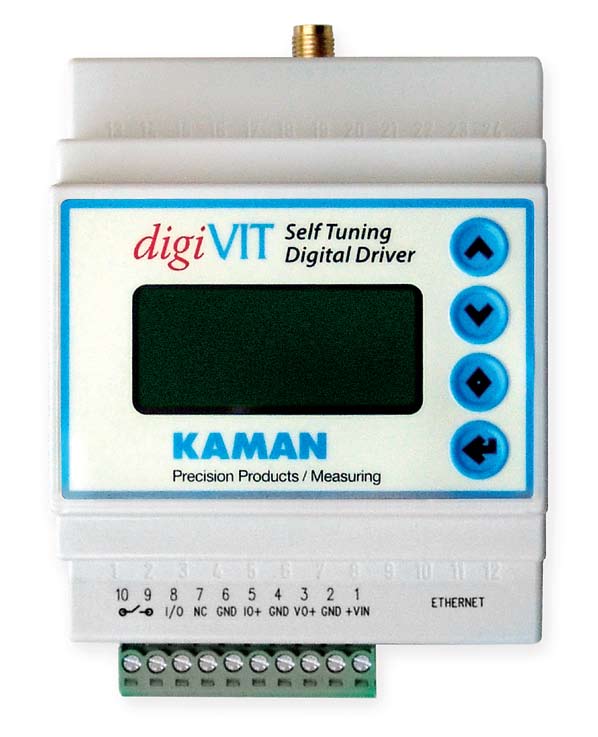

Capteur de déplacement inductif - 0,5 à 25 mm - sortie analogique - interface Web

  • Capteur de déplacement inductif sans contact
  • Détection automatique de la configuration (sonde, câble)
  • Etendue de mesure : 0.5 mm à 25 mm
  • Résolution : 0,1 à 3µm selon l'étendue de mesure
  • Bande passante : 0 à 1 kHz
  • Capteur IP67, insensible à l’huile, aux poussières, à l’humidité, aux champs magnétique
  • Affichage + Configuration intégrale depuis face avant
  • Sortie tension : 0-10 Vcc, +/- 5 Vcc, 4-20mA
  • Accès au module via Ethernet (Webserver)
  • Alimentation :15-30 VDC
  • Electronique : IP40, Montage rail DIN
  • Temperature d'utilisation((capteur + câble): Standard : -55 à 105°C, version cryogénie: -196°C à 205°

Télécharger la fiche produit

?

Capteur de déplacement inductif sans contact

Principe de fonctionnement

Le capteur inductif à Courant de Foucault DigiVIT mesure des déplacements, positions ou distances, sans contact, entre la tête du capteur et une pièce métallique, magnétique ou non magnétique, sur des étendues de mesure comprises entre 0,5 et 25 mm. La mesure se caractérise par une excellente résolution (jsqu'à 0,1µm) une réponse fréquentielle élevée (1 kHz) et est insensible au milieu (humide, electro-magnétisme, cryogénie, huile de coupe, etc...). Le signal de sortie analogique (tension continue ou 4-20mA) est compatible avec toute entrée analogique d'un PC, automate ou système d'acquisition.

Calibration / réglage

L'électronique DIGIVIT reconnaît automatiquement la configuration capteur + câble + cible. La calibration en 2 ou 6 points et la compensation en température sont faites par bouton poussoir sans potentiomètre ni PC. Enfin, un port Ethernet permet d'accéder au DigiVit depuis un PC pour le paramétrage et la visualisation sur plusieurs modules en simultané (Webserver).

Le DigiVIT est également disponible en version OEM (boîtier nu) pour intégration.

Plus d'information sur le principe de la mesure par Courant de Foucault : ici

Configuration

Capteurs

  • Câble longeur 2 m non blindé
  • Température de fonctionnement: S - Standard : [-55/+105°C], C - Cryogénie : [-196/+204°C]
Capteur 2U 4U 9U 12U 16U 26U 38U 51U
Etendue [mm] 0,5 1,3 4 5 8 12 20 25
Cible (magnétique/non-magnétique) x/- x/- x/- x/x x/x x/x x/x x/x
Résolution statique [µm] 0,05 0,13 0,4 0,5 0,8 1,2 2 2,5
Température de fonctionnement S S C C C C C C

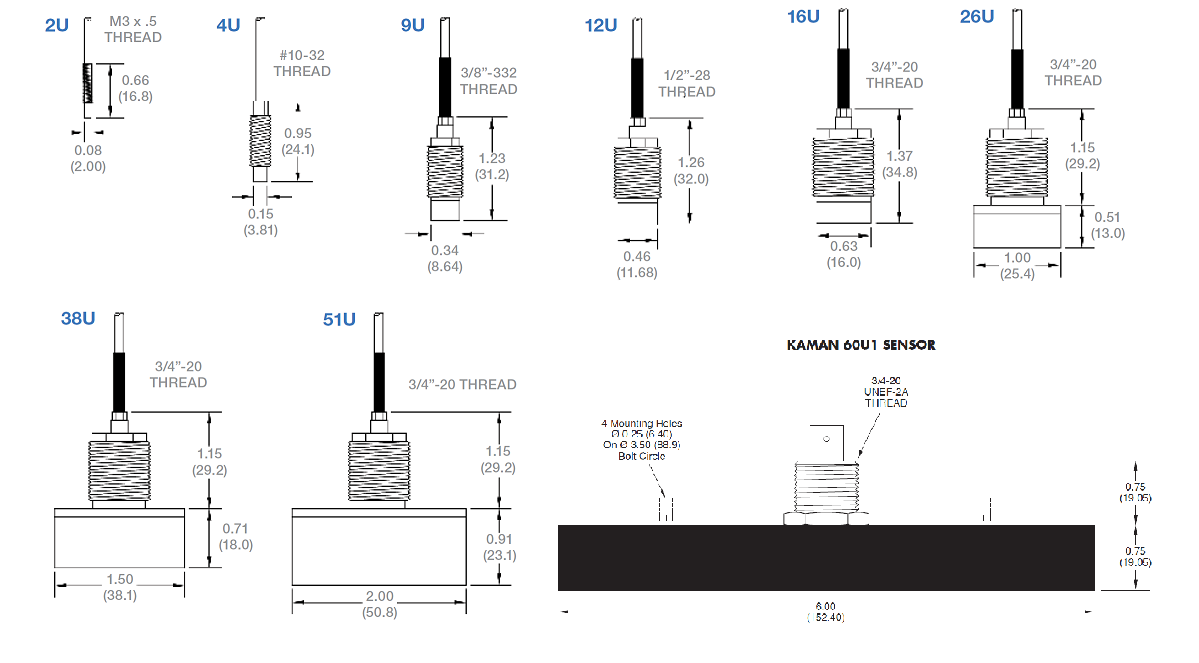

Dimensions

Applications

  • Mesure de vitesse de rotation de turbine ou compresseur
  • Détection de déformation d'arbres (faux-ronds)
  • Détection de désalignement d'arbre
  • Mesure de déplacement ou de position
  • Mesure de vibration
  • Contrôle qualité
  • Inspection usinage
  • Mesure d'épaisseur
  • Mesure d'orbite
Technologie
Courant de Foucault
Etendue de mesure
0 à ±50 mm
Non linéarité (% PE)
± 0.1 , 0.3 %
Bande passante (-3 dB)
5000 , 10000 Hz
Sortie analogique
0-10 VDC
Classe de Protection
IP40
Tension d'alimentation
24 Vcc
Matériau
Plastique

Electronique

Capteurs

  • Calibration spéciale avec étendue de mesure non standard,
  • compensation en température des capteurs.
  • Câble spéciaux ; connecteur sur le câble, traversée étanche.
  • Traitement des capteurs contre l’humidité.
  • Adatation à un géométrie de cible particuliere
  • Longueur de câble capteur
  • Acquisition de donnée
  • Micrométre de calibration
  • Cale d'épaisseur téflon
  • Alimentation continue 12 ou 24Vcc
  • Formation produit et technique de calibration
