Ref: M33

Conditionneur analogique monovoie pour accéléromètre IEPE - Gains et filtres

Conditionneur monovoie capteur IEPE (accéléromètre, microhone, pression, force)
Signal de sortie : +/- 10 VDC
Connectique : BNC (signal), banane (alimentation)
Gain ajustable (1, 10, 100, 1000) via boutons sur le module
bande passante (-3dB) : 0,1 Hz .. >100 kHz
Alimentation : 5 .. 28 VDC @100 mA
Alimentation capteur : 3.5 - 4.5 mA @ 24VDC
Montage : Rail-DIN
Dimensions: 54 x 55 x 45 mm
Poids : 130g
Température de fonctionnement : -40°C à 55°C
pour mesures labo ou embarquée

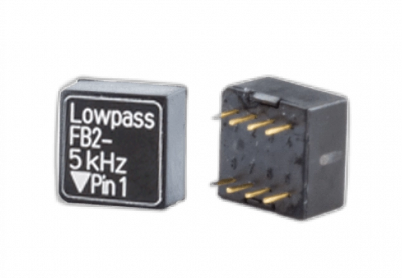

Filtre passe-bas FB2 inclus (valeur à sélectionner - 0,1 kHz, 0,3 kHz, 0,5 kHz, 1 kHz, 10 kHz, 3 kHz, 30 kHz, 5 kHz, 50 kHz)
Filtre passe-haut FB3 en option (valeur à sélectionner - 10 Hz, 100 Hz, 1000 Hz, 3 Hz, 30 Hz, 300 Hz, 5 Hz, 50 Hz, 500 Hz)

Présentation

Le module d'alimentation IEPE M33 est conçu pour connecter des capteurs piézoélectriques à un afficheur ou système d'acquisition de données dépourvus d'entrées IEPE. Le module M33 alimente l'électronique du capteur et dissocie les composants CC du signal du capteur.

Modules empilables : des broches de contact vissées sur le côté assurent l'alimentation électrique et la connexion mécanique avec le module voisin.

Applications

Essais labo
essais embarqué
ferrorivaire
automobile

Type d'électronique: Conditionneur
Voies d'entrée: 1
Signal d'entrée: IEPE
Sortie analogique: ± 10 VDC
Interface: aucune
Datalogger: non
Tension d'alimentation: 8-24 VDC
Connecteur: BNC
Matériau: Aluminium

Datasheet_M33_PMi_EN.pdf

Dimensions: 54 x 55 x 45 mm
Poids : 130g

Alimentation secteur PS1600
Adaptateur DIN/rail
Valeur du filtre passe-bas à sélectionner (0,1 kHz, 0,3 kHz, 0,5 kHz, 1 kHz, 10 kHz, 3 kHz, 30 kHz, 5 kHz, 50 kHz)
Filtre passe-haut FB3 (10 Hz, 100 Hz, 1000 Hz, 3 Hz, 30 Hz, 300 Hz, 5 Hz, 50 Hz, 500 Hz)
