Ref: LIPS X118 | E118 | M118

Palpeur inductif ATEX - 0-2 à 0-50 mm - IP67 - ⌀ 19

  • Type : Palpeur inductif - Versions ATEX du capteur P118
  • Etendue de mesure : de 0-5 à 0-50 mm
  • Diamètre : 19 mm
  • Non-linéarité : 0,25% - 0,1% en option (pour les capteurs avec étendue de mesure supérieure à 10 mm)
  • Bande passante : 0-10 kHz (-3dB)
  • Alimentation : +5V dc nom. ± 0.5V, 10mA typ 20mA max
  • Signal de sortie : 0.5-4.5V dc ratiométrique
  • MTBF : 350,000 hrs à 40°C
  • Sortie axiale connecteur ou câble
  • Montage : bride
  • Température d'utilisation : de -40 °C à 80°C
  • Construction : Acier inoxydable
  • Indice de protection : IP67
  • Utilisation d'une barrière galvanique obligatoire

Télécharger la fiche produit

?

Présentation

La gamme de palpeur inductif LIPS X118 | E118 | M118 | G118 | H118 permet la mesure précise de position ou de déplacement sur des gammes comprises entre 0-5mm et 0-50mm. Intégrant une technologie inductive, le capteur est conçu pour les environnements les plus sévères : température de fonctionnement: -40 à +80°C, IP67, excellente durabilité (MTBF > 350.000 heures), résistance aux vibrations de 10g.

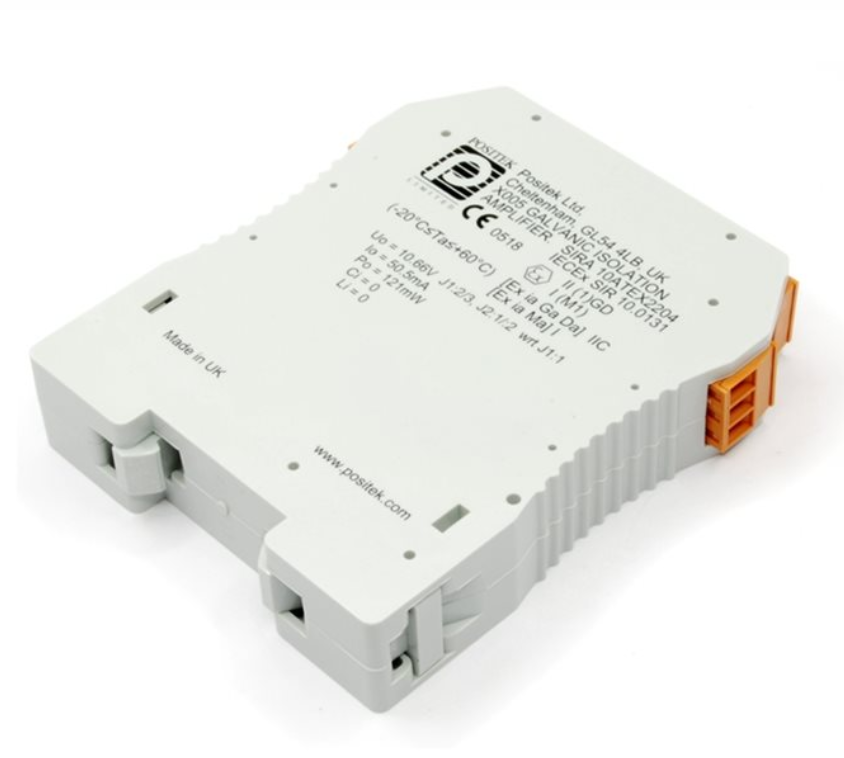

Il est impératif que les capteurs Positek ATEX soient utilisés avec une barrière galvanique pour répondre aux exigences de la sécurité intinsèque. La barrière X005 est spécialement conçue pour les capteurs Positek, ce qui en fait le choix idéal. Différentes options de configuration sont disponibles pour le signal de sortie.

La longueur de câble entre le capteur et l'amplificateur peut aller jusqu'à 1 km.

Version ATEX / Sécurité intrinsèque / Normes

  • Modèle X118 : Sécurité intrinsèque pour les gaz -> Ex II 1G
  • Modèle E118 : Sécurité intrinsèque pour les gaz et poussière -> Ex II 1GD
  • Modèle M118 :Sécurité intrinsèque environnement minier -> Ex I/II M1/GD
  • Modèle G118 : Sécurité intrinsèque pour les gaz -> Class I, Zone 0 Ex ia / AEx ia
  • Modèle H118 : Sécurité intrinsèque pour les gaz et poussière -> Class I, Zone 0 Ex ia / AEx ia

Installation

Le corps du capteur est en acier inoxydable, avec un diamètre de 19mm seulement. La partie fixe (corps) du capteur est fixée par une bride ou des pinces de fixation. La partie mobile, correspondant à la mesure de déplacement ,est actionnée par le ressort se trouvant dans le corps du capteur. Des pinces de fixation sont également disponibles.

Applications

  • Mesures de déplacement linéaire
  • Mesure de vibration
  • Asservissement du déplacement et de la régulation.
  • Surveillance de position
  • Actionneurs sur engins de TP
Technologie
linéaire inductif
Etendue de mesure
0 à ±50 mm
Non linéarité (% PE)
± 0.25 %
Bande passante (-3 dB)
10000 Hz
Signal de sortie
0-5 VDC
Sortie analogique
0-5 VDC
Normes / Certifications
ATEX
Température de fonctionnement
-40 à 125 °C
Classe de Protection
IP67
Tension d'alimentation
5 Vcc
Matériau
Acier
Application
ATEX, Palpeur

Dimensions

Se référer au fiche technique des différents capteurs

  • Etendue de mesure (incrémentable pas par de 1 mm)
  • Linéarité (standard ou 0,1%)
  • Barrière d'isolation galvanique
