Ref: LIPS P138

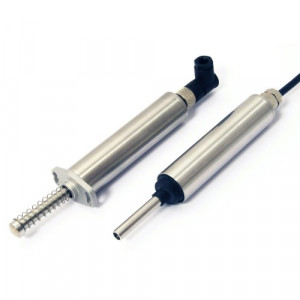

Capteur de déplacement inductif linéaire - 0-51 à 0-100 mm - IP67

  • Type : Palpeur inductif ou noyau libre
  • Etendue de mesure : 100 mm
  • Construction : Acier
  • Protection : IP 67
  • Température d'utilisation : de -40 °C à 125 °C
  • Réponse en fréquence : 10 kHz
  • Diamètre du corps : 19 mm

Télécharger la fiche produit

?

Présentation

Les palpeurs de la famille P118 ont des étendues de mesures de 0 mm à 50 mm avec de nombreuses option telques sortie connecteur ou câble, rotules de fixation. Ce palpeur est utilisé pour la mesure de déplacement ou de position dans des condition particuliérement difficiles. Les capteurs de déplacement inductifs P118 sont simple à mettre en œuvre et économiques pour la réalisation d'une mesure de déplacement précise et complexe. L'intégration élecrtrique est facilitée par de nombreuses options pour la sortie analogique par exemple 0.5 à 4.5 Vcc, ± 5Vcc ou 4-20mA. Le capteur peut être alimenté en 5 vcc, 24 Vcc ou avec une alimentation bipolaire en ± 5Vcc ou ± 15Vcc. Le P103 a une très bonne linéarité et une résolution infinie. La bande passant est de 10 kHz.

Montage et principe mesure

La partie fixe (corps) du capteur est fixée à l'aide d'une rotule ou d'une bride de fixation. La partie mobile, correspondant à la mesure de déplacement, peut être actionnée par un ressort (palpeur) la poussant en permanence sur la pièce à mesurer. Elle peut être, aussi, liée par une rotule ou par le taraudage se trouvant à l'extrémité de la tige. La mesure est faite sans contact entre la partie fixe et l'élément en déplacement, par induction, permettant l'atteinte d'un nombre de cycles très élevé, MTBF > 350 000 heures.

Applications

Le capteur LIPS P118 est recommandé pour :

  • Mesures de déplacement
  • Mesure de vibration
  • Asservissement du déplacement et de la régulation.
  • Surveillance de position
  • Mesures en laboratoire

Le tableau ci-dessous présente les options possibles du P118

signal Alimentation Charge
0.5-4.5 Vcc Ratiomètrique + 5Vcc ± 0.5 Vcc, 10 mA 5kΩ min
0.5-4.5 Vcc +24Vcc ou + 9-28Vcc -10 mA 5kΩ min
0.5-9.5 Vcc +24Vcc ou + 9-28Vcc -10 mA 5kΩ min
± 10 Vcc ± 15 Vcc ou ± 13.5-28 Vcc 5kΩ min
4-20 mA (2 files) +24Vcc ou + 18-28Vcc -10 mA 300Ω min
Technologie
Inductif linéaire
Etendue de mesure
±51 à ±250 mm
Non linéarité (% PE)
± 0.25 %
Bande passante (-3 dB)
10 Hz
Sortie analogique
0-5 VDC
Classe de Protection
IP67
Tension d'alimentation
5 Vcc
Matériau
Acier

|-------------------------------------------------| | 51 mm to 70 mm 132.5 mm 138 mm | | 71 mm to 100 mm 162.5 mm 168 mm | | Plunger Ø 6mm | | For full mechanical details see drawing P138-11 | | Independent Linearity ≤ ± 0.25% FSO @ 20°C |19mm X 132.5mm X 162.5mm

  • Collier de serrage
  • Bride de montage

Option

|--------------------------------------------------------------| | Connector - Hirschmann GD series Axial, IP65 | | Connector - Axial IP67, M12 - 4 pin. Without trim adjustment | | Connector - Axial IP67, M12 - 4 pin. With trim adjustment | | Cable with M12 gland Axial, Gland, IP67 | | Cable with short gland Axial, Gland, IP67 | | |

  • Extension a câble
  • Connecteur
