Ref: LIPS P103

Palpeur inductif de 0 à 50 mm

  • Type : palpeur
  • Etendue de mesure : de 0 à 50 mm
  • Construction : Acier
  • Linéarité : 0.25% PE
  • Température d'utilisation : de -40 °C à 125 °C
  • Réponse en fréquence : 10 kHz
  • Diamètre du corps : 36mm

Télécharger la fiche produit

Ajouter à ma sélection ?

Présentation

Les palpeurs de la famille P103 ont des étendues de mesures de 0 mm à 50 mm avec de nombreuses option telques sortie connecteur ou câble, rotules de fixation. Cepalpeur est utilisé pour la mesure de déplacement ou de position dans des condition particuliérement difficiles. Les capteurs de déplacement inductifs P103 sont simple à mettre en œuvre et économiques pour la réalisation d'une mesure de déplacement précise et complexe. L'intégration dans l'application est facilitée par de nombreuses options pour la sortie analogique par exemple 0.5 à 4.5 Vcc, ± 5Vcc ou 4-20mA. Le capteur peut être alimenté en 5 vcc, 24 Vcc ou avec une alimentation bipolaire en ± 5Vcc ou ± 15Vcc. Le P103 a une très bonne linéarité et une résolution infinie. La bande passant est de 10 kHz.

Montage et principe mesure

La partie fixe (corps) du capteur est fixée à l'aide d'une rotule ou d'une bride de fixation. La partie mobile, correspondant à la mesure de déplacement, peut être actionnée par un ressort (palpeur) la poussant en permanence sur la pièce à mesurer. Elle peut être, aussi, liée par une rotule ou par le taraudage se trouvant à l'extrémité de la tige. La mesure est faite sans contact entre la partie fixe et l'élément en déplacement, par induction, permettant l'atteinte d'un nombre de cycles très élevé, MTBF > 350 000 heures.

Applications

Le capteur LIPS P103 est recommandé pour :

  • Mesures de déplacement
  • Mesure de vibration
  • Asservissement du déplacement et de la régulation.
  • Surveillance de position
  • Actionneurs sur engins de TP
  • Mesures en laboratoire

Le tableau ci-dessous présente les options possible du P103

signal Alimentation Charge
0.5-4.5 Vcc Ratiomètrique + 5Vcc ± 0.5 Vcc, 10 mA 5kΩ min
0.5-4.5 Vcc +24Vcc ou + 9-28Vcc -10 mA 5kΩ min
± 5 Vcc ± 15 Vcc ou ± 9-28 Vcc - 10 mA 5kΩ min
0.5-9.5 Vcc +24Vcc ou + 9-28Vcc -10 mA 5kΩ min
± 10 Vcc ± 15 Vcc ou ± 13.5-28 Vcc 5kΩ min
4-20 mA (2 files) +24Vcc ou + 18-28Vcc -10 mA 300Ω min
4-20 mA (3 files) +24Vcc ou + 18-28Vcc -10 mA 950Ω min
Technologie
Inductif Linéaire et Angulaire
Etendue de mesure linéaire
50 mm
Remarque
Non- linéarité : 0.1 % en option
Non linéarité (% PE)
± 0.25 %
Sortie analogique
0-5 VDC
Classe de Protection
IP67
Tension d'alimentation
24 Vcc
Boitier
Acier
Cable
50 cm ou longueur sur demande
Connecteur
cable with sertissage M12 ou IP67

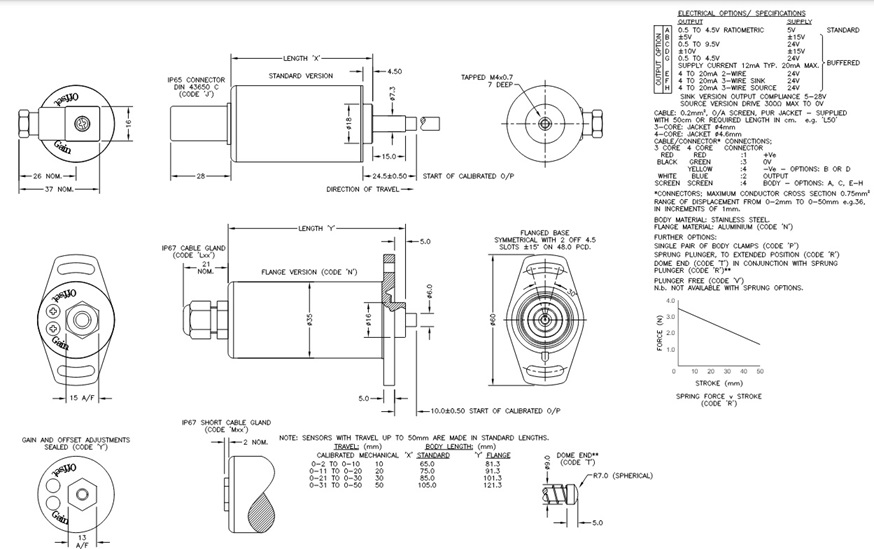

Etendue de mesure Montage Standard Montage par bride
2 mm à 10 mm 65 mm 81.3 mm
11 mm à 20 mm 75 mm 91.3 mm
21 mm à 30 mm 85 mm 101.3 mm
31 mm à 50 mm 105 mm 121.3 mm
Option
Connector - Hirschmann GD series Axial, IP65
Connector - Axial IP67, M12 - 4 pin. Without trim adjustment
Connector - Axial IP67, M12 - 4 pin. With trim adjustment
Cable with M12 gland Axial, Gland, IP67
Cable with short gland Axial, Gland, IP67
Option
Connector - Hirschmann GD series Axial, IP65
Connector - Axial IP67, M12 - 4 pin. Without trim adjustment
Connector - Axial IP67, M12 - 4 pin. With trim adjustment
Cable with M12 gland Axial, Gland, IP67
Cable with short gland Axial, Gland, IP67
  • Extension à câble
  • Connecteur
