Ref: GA-750 - Palpeur LVDT ± 50 mm

Palpeur LVDT industriel durci - 0 à ± 50 mm - AC ou DC - Sortie analogique

  • Palpeur LVDT Industriel
  • Etendue de mesure : ± 1.25 mm à ± 50 mm
  • Alimentation: ± 15VDC, 24VDC ou AC (3Vrms - 400Hz à 10KHz)
  • Signal de sortie : non-amplifié, ± 10 Vcc, 0-10VDC ou 4-20mA
  • Non-linéarité : 0.15 % PE
  • Répétabilité : 0.6 µm - Résolution : infinie
  • Matériau : Alliage nickel - Fer - Etanchéité : IP 67
  • Tenue à l'humidité : 90% R.H., 240 heures
  • Température d'utilisation : -55 °C à 135 °C
  • Versions haute température, immergeables, environnement radioactif, etc...

Télécharger la fiche produit

?

Palpeur LVDT haute résistance

Les capteurs LVDT à palpeur de la série GA-750 permettent la mesure de position instantanée avec une excellente précision, une sensibilité élevée et une résolution infinie. Les étendues de mesure sont comprises entre ± 1.27mm et ± 50mm.

Le signal délivré par le capteur GA-750 est proportionnel à la position d'un noyau placé à l'intérieur du corps du capteur, le noyau étant lui-même déplacé soit par le palpeur. Le signal de sortie est au choix non amplifié, une tension 0-10VDC, une tension +/-10VDC ou un courant 4-20 mA.

Le corps du capteur est en alliage nickel-fer haute résistance, anti-corrosion. Le connecteur électrique est directement monté sur le capteur soit en axial, soit en radial. La résistance virbratoire est de 20 g à 2 kHz, la plage de température de fonctionnement, en standard de -55°C à +135 °C, peut être étendue en option.

Configuration

La gamme

Modèle Profil Connecteur Température de fonctionnement Alimentation Signal de sortie
GA-750 Droit axial -55°C - 135°C 3Vrms - 400Hz à 10KHz non-amplifié
GAR-750 Coudé radial -55°C - 135°C 3Vrms - 400Hz à 10KHz non-amplifié
GD-750 Droit axial -20°C to 85°C ± 15VDC ± 10 Vcc
GDR-750 Coudé radial -20°C to 85°C ± 15VDC ± 10 Vcc
GE-750 Droit axial -20°C to 85°C 24VDC 0-10 VDC
GER-750 Coudé radial -20°C to 85°C 24VDC 0-10 VDC
GI-750 Droit axial -20°C to 85°C 11-28 VDC 4-20 mA
GIR-750 Coudé radial -20°C to 85°C 11-28 VDC 4-20 mA

Customisation

  • extension de la plage de température de fonctionnement
  • choix du palpeur (Standard: AGD #9 contact tip)

Applications

  • Métrologie industrielle
  • Vérification de planéité
  • Machines hydrauliques
  • Nucléaire
  • Asservissement en position
  • Test de matériau
  • Surveillance de structures
Technologie
Capteur LVDT
Etendue de mesure
0 à ±50 mm
Non-répétabilité
0.01 % FS
Non linéarité (% PE)
± 0.15 %
Hystérésis
0.01 % FS
Sortie analogique
0-10 VDC, 4-20 mA, ± 10 VDC, non-amplifié
Température de fonctionnement
-55 à 135 °C
Classe de Protection
IP67
Tension d'alimentation
3 Vrms - 400 Hz à 10 kHz
Poids
0.77
Matériau
Acier
Connectique
PT02A-10-6P
Application
Haute température, Palpeur

Version Connecteur Axial

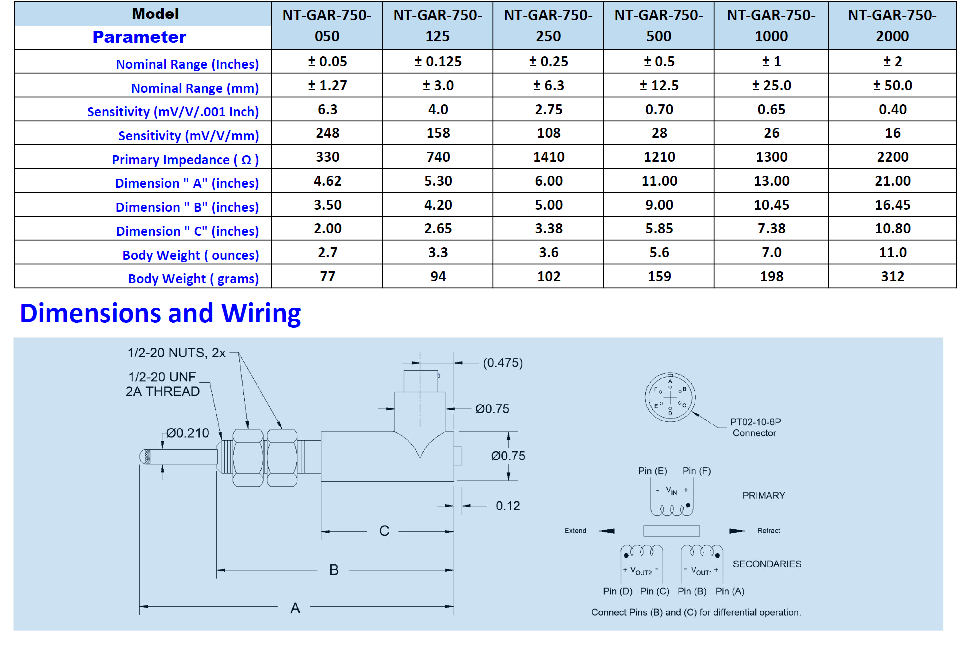

Version Connecteur Radial (coudé)

  • Calibration spéciale avec étendue de mesure non standard,
  • compensation en température des capteurs.
  • Câble spéciaux ; connecteur sur le câble, traversée étanche.
  • Longueur de câble capteur
  • Acquisition de donnée
  • Micromètre de calibration
  • Cale d'épaisseur
  • Alimentation continue 12 ou 24Vcc
  • Formation produit et technique de calibration
  • Afficheur conditionneur ou électronique de conditionnement
