Ref: NTC-6000

Conditionneur LVDT/RDVT AC - Rail DIN - Sortie AC ou DC - RS-485

  • Configuration par touches en façade ou RS-485
  • bande passante, type de sortie analogique et fréquence d'alimentation AC configurables
  • Synchronisation de la tension d'excitation si plusieurs modules
  • Auto-diagnostic de la connexion
  • Port RS-485
  • Compatible avec tout LVDT AC, RVDT, LVRT demi-pont
  • remplacement en fonctionnement du conditionneur possible, chargement des configurations par RS-485

Télécharger la fiche produit

?

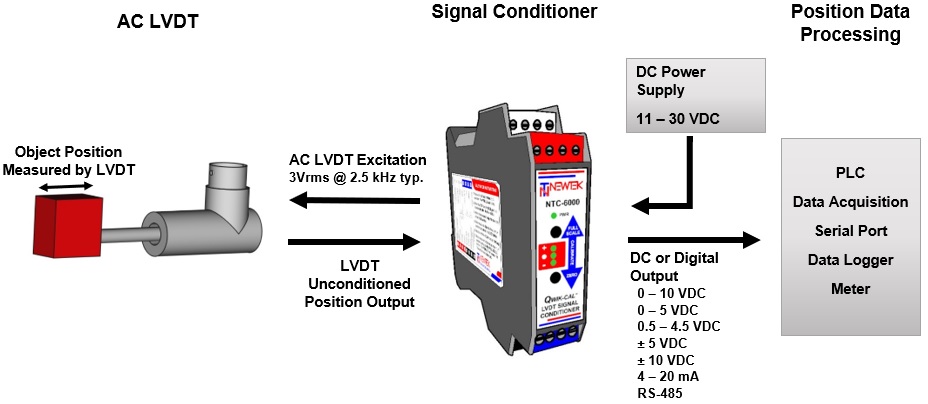

Conditionneur LVDT AC / DC polyvalent

Le conditionneur pour capteur LVDT NTC-6000 est une solution précise et polyvalente pour le conditionnement de capteurs LVDT AC ou DC.

Le NTC-6000 apporte une solution complète pour la configuration des capteurs LVDT:

  • Réglage du zéro et de la pleine échelle réalisé simplement grâce aux touches et LED en face avant ou via RS-485
  • Sélection de la fréquence d'excitation
  • Sortie DC : 5 types de sortie au choix
  • Sortie AC : large choix de fréquence

Le conditionneur se monte sur Rail DIN. Le câblage se fait via un bornier à vis enfichables à code couleur.

Interface RS-485

Le conditionneur NTC-6000 dispose également d'un port de communication numérique RS-485, permettant, depuis un PC, la configuration, la vérification et la lecture des mesures de jusqu'à 16 conditionneurs simultanément. Le protocole de communication est de type ASCII.

Détail du protocole de communication: ici

Applications

  • Automatisation indusrielle
  • Retour de position de vanne
  • Pilotage de vannes / papillons
  • test matériau
  • machine d'emballage
  • Contrôle de turbine
  • Métrologie
  • Centrales nucléaires
Type d'électronique
Conditionneur
Voies d'entrée
1
Signal d'entrée
LVDT
Précision (erreur totale)
≤ 0.1 %
Sortie analogique
0-10 VDC, 0-5 VDC, ± 5 VDC, 4-20 mA, ± 10 VDC
Interface
RS-485
Datalogger
non
Tension d'alimentation
3 Vrms - 400 Hz à 10 kHz
Classe de Protection
IP40
Matériau
Aluminium

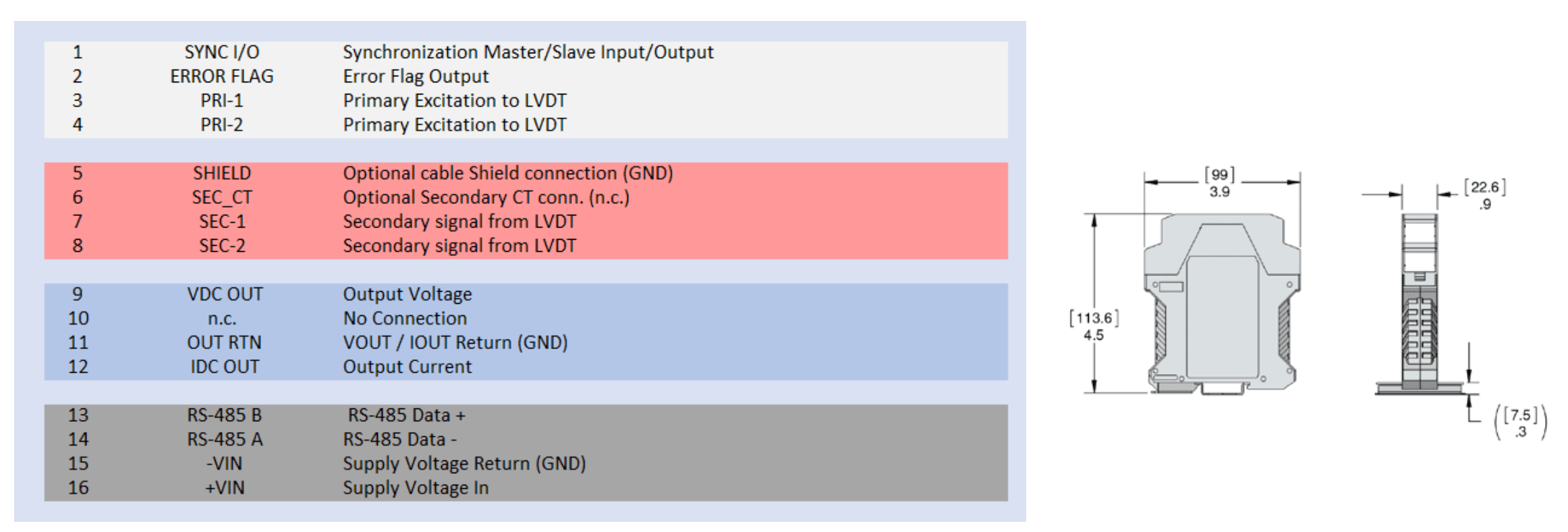

  • Câblage
  • Alimentation
