Ref: HX510 - Pression pneu dynamique

Cartographie de pression du Pneu en roulage dynamique

Cartographie dynamique des pneus :

  • Vitesse de passage : jusqu'à 150km/h
  • Résolution spatiale : 1.54 mm
  • Etendue de mesure : 0.3 à 13,8 bar
  • Enregistrement : 450 images/seconde
  • Surface de mesure : 406 X 406 mm
  • Précision : ±5%
  • Bande passante > 150 Hz

Télécharger la fiche produit

?

Présentation

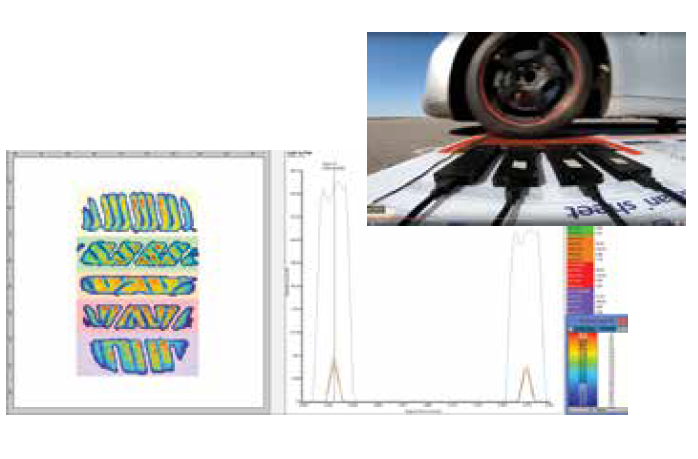

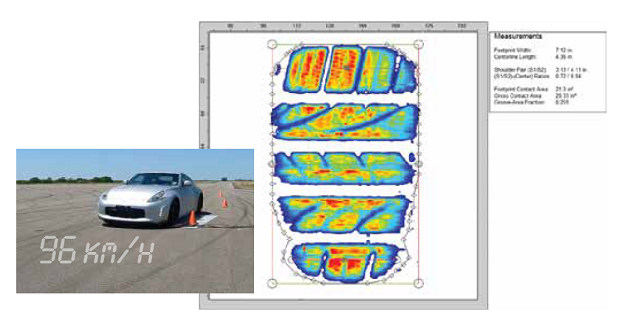

Le système de mesure HS Tire System réalise et enregistre jusqu'à 450 images de pression par seconde, chacune étant constituée de 65,536 points de mesure. Grâce à sa haute dynamique, le système permet la réalisation d'empreintes de pneumatiques, en roulage, jusqu'à une vitesse de 150 km/h

Portable, versatile et rapide à installer

le système est complet : capteur + conditionnement + acquisition + logiciel de traitement et d'analyse avancé, dédié à l'étude des empreintes pneumatiques. Un logiciel de post-traitement tiers n'est pas nécessaire.

Caractéristiques du système

Capteur HX510

  • 65,536 éléments sensibles
  • Surface du capteur : 40.6 cm x 40.6 cm
  • Resolution spatiale: 1.54 mm
  • étendues de mesure : 0,3 à 13,8 bar
  • Réponse fréquentielle >150 Hz
  • Echantillonnage : 468 images/sec

Capteur sans entretien, longue durée de vie. Les étendues de mesure sont personnalisables.

Electronique HS Data Logger

  • Configuration, visualisation et enregistrement des données
  • Triggers manuel ou programmables
  • jusqu'à 4 capteurs et 256x256 cellules
  • Transmission des données par Ethernet
  • Fonctionnement autonome

Logiciel HS Tire V8

  • Enregistrement
  • analyse des fichiers d'enregistrement
  • visualisation des données live
Gamme de pression
6.9 à 10 N/cm2
Résolution
0.1 / 2.54 mm
Classe de Protection
IP40
Connecteur
4.76" x 2.76" x 0.9"

406 x 406 mm

  • Calibration spécifique

Batterie
