Ref: HX210 - Crash Test et sécurité passive

Cartographie de pression très haute dynamique pour Crash Test et mesure d'impact

  • Mesure de la distribution des pressions durant l'impact
  • Jusqu'à 2500 cartographies par seconde
  • Dimensions des capteurs : de 10 x 10 à 60 x 25 cm

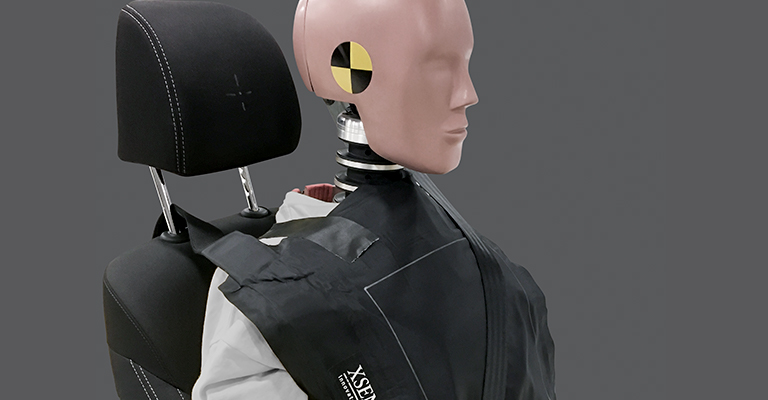

  • Application sur appuie-tête, dossier, ceinture
  • Technologie capacitive
  • Calibration ISO-17025
  • Utilisation embarquée, resistante aux chocs
  • Système de visualisation et d'acquisition inclut
  • Capteur sur mesure en option

Télécharger la fiche produit

?

Mesurer la répartition des pressions durant l'impact jusqu'à 2000 images/sec.

Un enjeu majeur de la sécurité passive est la minimisation des pressions qui s'exercent sur le corps durant l'impact, ces pressions étant directement à l'origine de blessures et traumatismes et d'éventuelles séquelles de l'accident. En phase de conception, pouvoir mesurer ces pressions en dynamique sur des impacts réels en utilisant des mannequins représentatifs du corps humain est le moyen le plus rapide et efficace d'optimiser la performance des composants de sécurité passive (siège, appuie-tête, ceintures, airbags, planche de bord, etc...)

C’est précisément ce que permet le nouveau système "High Speed Impact' de XSENSOR. Le système HS Impact transmet les pressions de contact entre le sujet et le composant avant, pendant et après l'impact, permettant aux concepteurs d'isoler les problèmes et de mettre en œuvre des changements efficaces qui peuvent ensuite être mesurés et répétés. Chaque nappe de pression contient plusieurs milliers de capteurs, chacun délivrant son propre signal de mesure. La distribution des pressions contient ainsi plusieurs milliers de point, pour une identification très précise des points critiques.

Vidéo de présentation (cliquer sur l'image pour démarrer la lecture)

HS Impact

Un système de mesure haute performance calibré ISO-17025

Le système HS Impact consiste en:

  • une nappe de pression haute résolution spatiale
  • une électronique embarquée, résistant aux vibrations et chocs, et permettant la configuration du système, l'acquisition, le traitement du signal, la visualisation et le post-traitement des résultats.

Les performances:

  • chaque nappe de pression contient plusieurs milliers de capteurs
  • fréquence d'acquisition : jusqu'à 2350 images par seconde
  • Déclenchement de l'enregistrement à distance
  • Excellente répétabilité et stabilité dans le temps grâce la technologie capacitive

Spécifications

Type de Capteur Application Echantillonnage (Image/sec) Etendue de mesure (bar) Surface de mesure (cm x cm)
HX 210:48.64.02 Dossier de siège + appuie-tête 2,450 0 – 2.2 61 x 81
HX 210:40.64.02 Dossier de siège 2,800 0 – 22 61 x 81
HX 210.50.50.05 Appuie-tête 2,350 0 – 7 25.4 x 25.4
HX 210.25.50.05 Surfaces réduites (ex: ceinture) 2,900 0 – 7 12.7 x 25.4

Les capteurs peuvent étre adaptés aux essais. (taille, résolution, étendue de mesure, surface de contact, electronique).

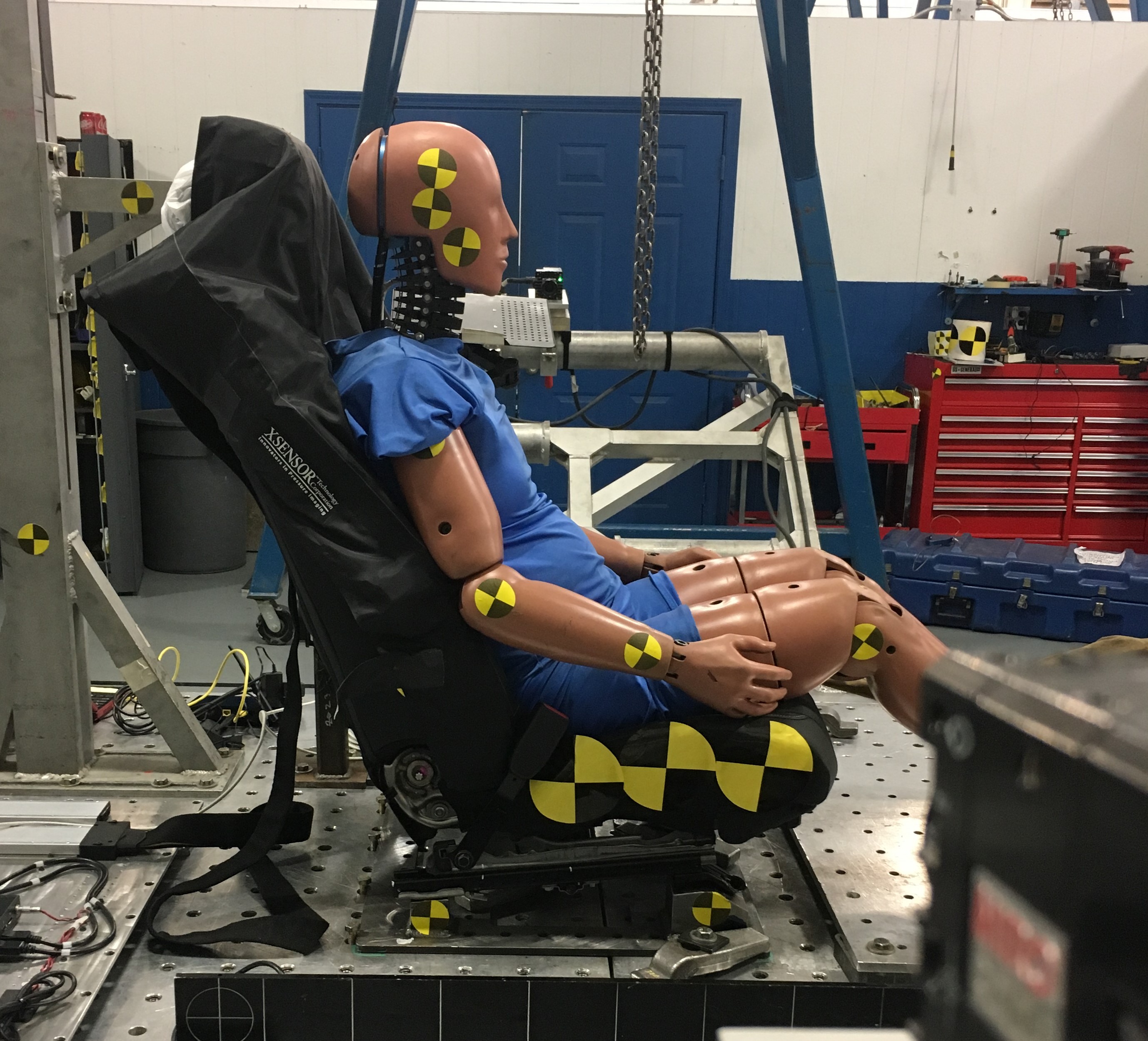

Mesure sur choc arrière (cliquer sur l'image pour démarrer la lecture)

HS Impact

Applications

  • Crash-Test
Classe de Protection
IP40
Type de Capteur Application Echantillonnage (Image/sec) Etendue de mesure (bar) Surface de mesure (cm x cm)
HX 210:48.64.02 Dossier de siège + appuie-tête 2,450 0 – 2.2 61 x 81
HX 210:40.64.02 Dossier de siège 2,800 0 – 22 61 x 81
HX 210.50.50.05 Appuie-tête 2,350 0 – 7 25.4 x 25.4
HX 210.25.50.05 Surfaces réduites (ex: ceinture) 2,900 0 – 7 12.7 x 25.4
Type de Capteur Application Echantillonnage (Image/sec) Etendue de mesure (bar) Surface de mesure (cm x cm)
HX 210:48.64.02 Dossier de siège + appuie-tête 2,450 0 – 2.2 61 x 81
HX 210:40.64.02 Dossier de siège 2,800 0 – 22 61 x 81
HX 210.50.50.05 Appuie-tête 2,350 0 – 7 25.4 x 25.4
HX 210.25.50.05 Surfaces réduites (ex: ceinture) 2,900 0 – 7 12.7 x 25.4
  • Calibration sur demande
  • Capteurs spéciaux
  • Développements spécifiques
