Ref: PX100 - Balais essuie-glaces

Distribution des pressions de contact des balais d'essuie-glace

  • Mesure des pressions de contact linéiques sur balais d'essuie-glace
  • Gamme de pression de 32 N/m ou 100N/m
  • Résolution de 2,54 mm à 25 mm ( Autres résolutions sur demande)
  • Taille des capteurs 800 mm x 12.5 mm (pas de limitation dans la longueur)
  • Epaisseur < à 0.2 mm
  • Résolution : 16bits

Télécharger la fiche produit

?

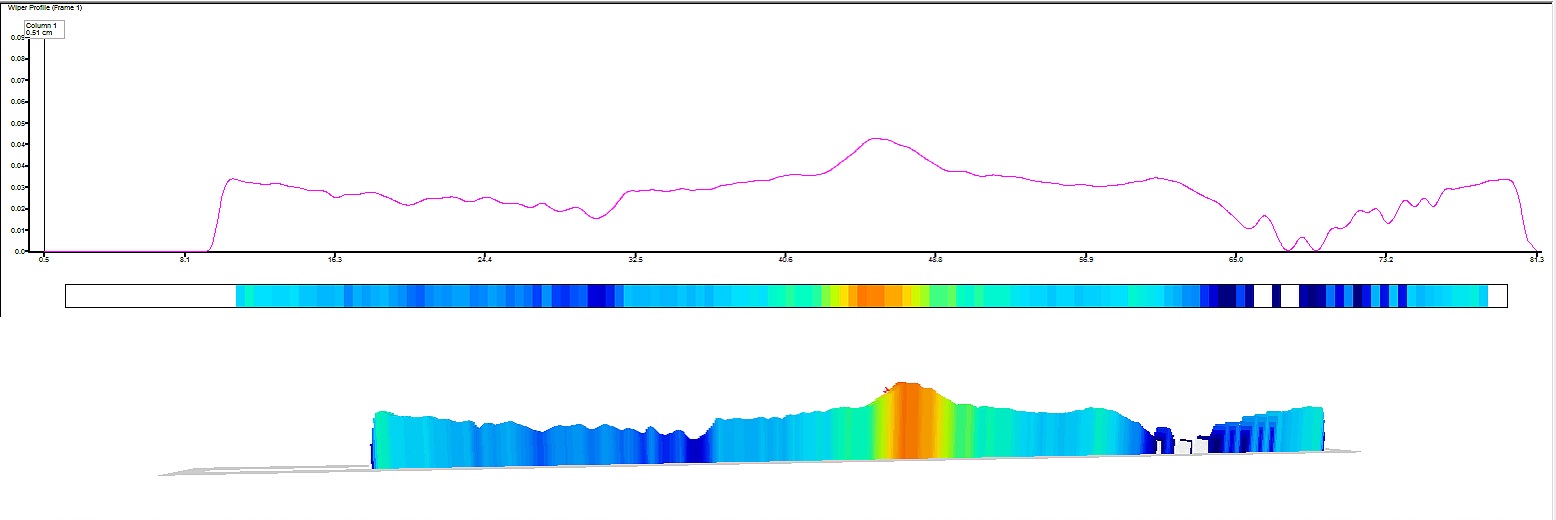

Optimisation des balais d'essuie-glace grâce à l'image des pressions de contacts

Le système PX100 de XSensor est conçu pour l'optimisation du contact balai / pare-brise ou lunette. La nappe est positionnée directement entre le balai et la vitre, et le système mesure en temps réel les pressions de contact instantanées à haute résolution spatiale et temporelle. Les étendues de mesure vont de quelques mbar jusqu’à 50 N/m, et le système offre une excellente sensibilité sur les faibles pressions. Il est ainsi possible d'identifier immédiatement toute hétérogénéité, non-conformité dans des conditions réelles d'usage, et ainsi d'optimiser le compromis prestations efficacité / durée de vie / confort.

Vidéo de présentation (cliquer pour lancer)

Présentation du système de cartographie de pression pour Balais d'essuie-glace

Présentation du système

La solution consiste en:

  • un capteur (la nappe) contenant plusieurs milliers de cellules de mesure capacitives assemblées en matrice. Les capteurs sont calibrés de 0.05 N/cm à 50 N/cm. Cette technologie assure une répétabilité et une stabilité dans le temps des mesures
  • une électronique X3 16-bits gérant l'acquisition, la visualisation, l'enregistrement et le post-traitement des données.

Moins de 10 minutes sont nécessaires pour démarrer une mesure. Le capteur n’a besoin d’aucune préparation, aucune calibration ni équilibrage.

Principaux avantages

  • Sensibilité : La technologie XSensor à une très grande sensibilité pour les basses pressions.
  • Calibration ISO 17025 : Les capteurs sont livrés avec leur fichier de calibration et un certificat d’étalonnage ISO 17025. Ils peuvent ainsi être utilisés en R&D, en production, ainsi qu'en homologation.
  • Résistance des nappes : Les nappes sont minces, très résistantes et non élastiques. Les capteurs sont complètement insensibles aux plis permettant une mesure précise et sans pression parasite.

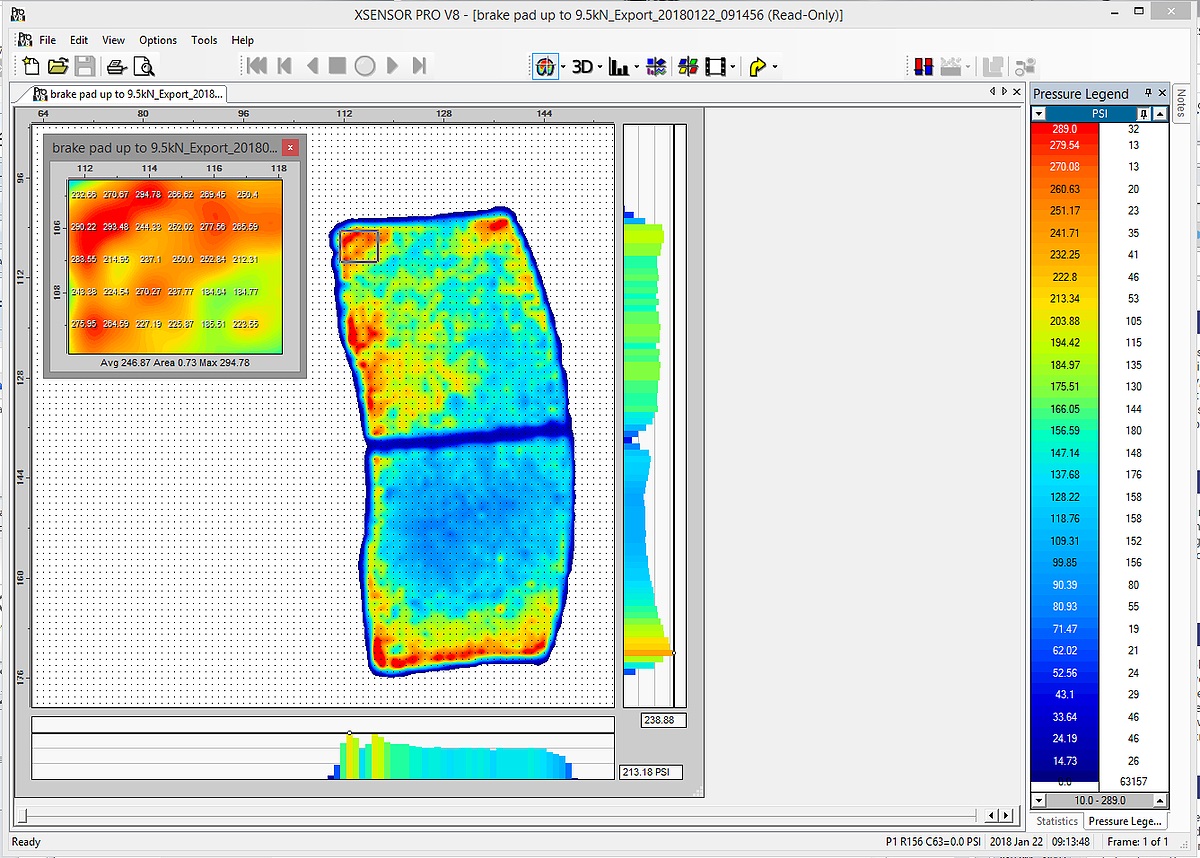

  • Portabilité et simplicité d'utilisation : l’enregistrement des données s’effectue directement sur le disque dur de l'ordinateur via une laison USB2. Le logiciel fournit permet également la visualisation et le traitemetn des données sous forme graphique 2D ou 3D.

Capteurs disponibles

  • PX100:10.160.10-05
  • PX100:10.10.64.10-02
Gamme de pression
6.9 à 10 N/cm2
Résolution
0.1 / 2.54 mm
Classe de Protection
IP40
Connecteur
4.76" x 2.76" x 0.9"

800 mm x 12.5 mm

  • Calibartion spécifique
  • Capteurs sur demande
  • Etendue de mesure spéciale
  • Calibrateur
  • Batterie
