Ref: IX500 - Empreinte de Pneu

Mesure d'empreinte pneumatique de pression haute résolution

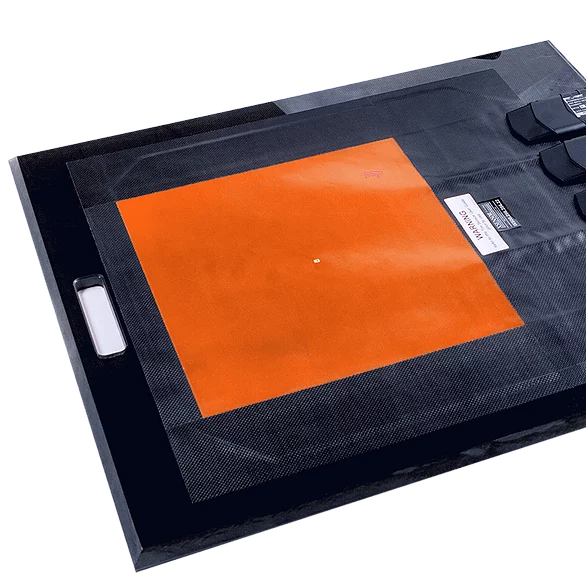

  • Nappe de pression haute résolution pour pneumatique
  • Résolution : > 1.1 mm
  • Surface de mesure : de 10 x 10 cm à 1 x 1 mètre
  • Etendue de mesure : 0 - 20 bars
  • Calibration ISO-17025
  • électronique et logiciel inclus.

Télécharger la fiche produit

?

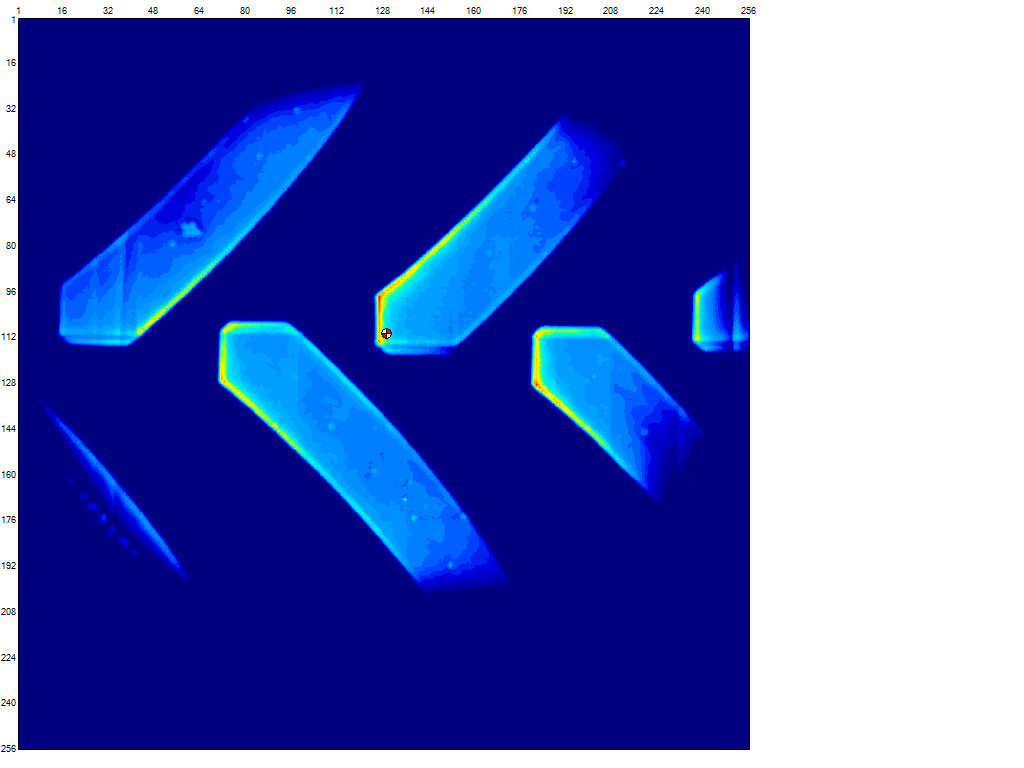

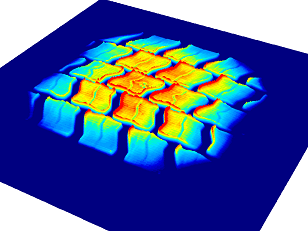

Mesure des pressions de contact pneu/route haute précision

Le système de cartographie de pression IX500 est une solution ultra performante pour la mesure haute résolution des pressions de contact pneu/route, répondant à tous les besoins de test:

  • Qualification du pneu

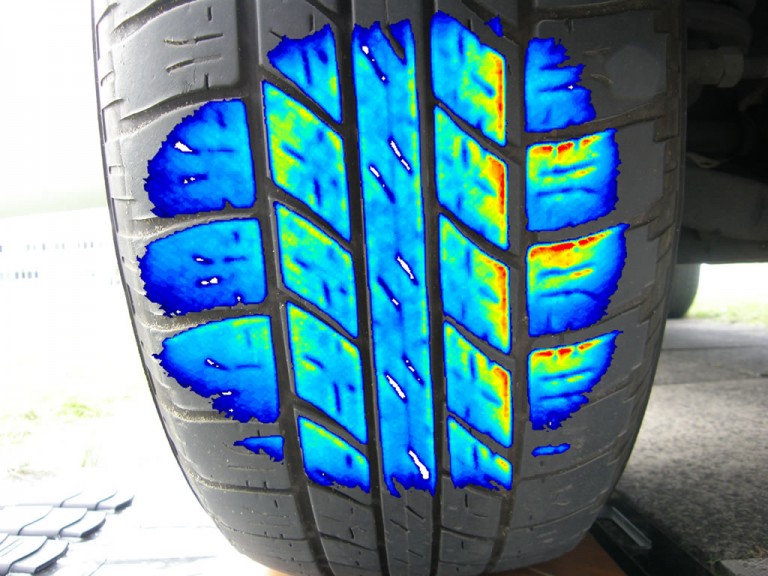

  • analyse de contact de la band de roulement
  • Utilisation banc ou extérieure
  • Installation sur ou sous la surface de contact
    Un large choix de capteurs est disponible pour une utilisation adaptée aux véhicules de tourisme, aux véhicules utilitaires ou aux équipements lourds utilisés dans l'agriculture, les mines, la foresterie et la construction.

Video de présentation

Présentation du système de cartographie de pression pour pneu

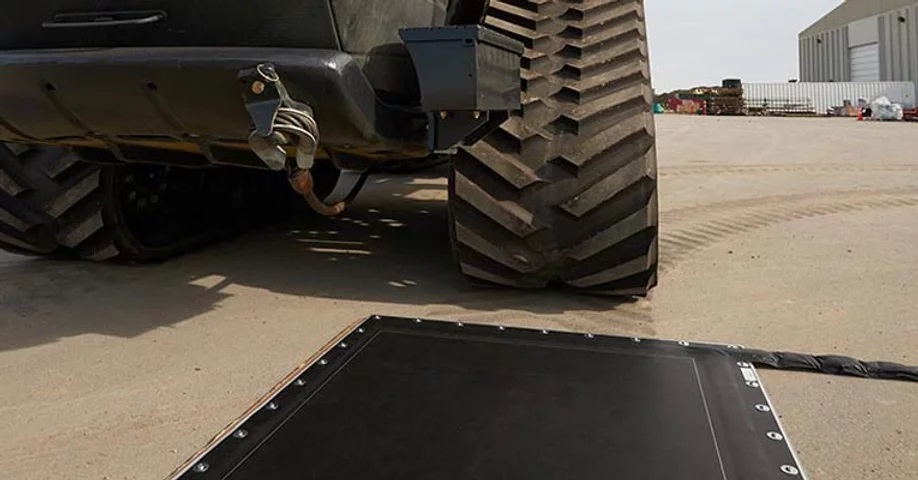

Présentation du système de cartographie de pression pour pneu agricole

Technologie capacitive

La technologie capacitive des systèmes IX500 est utilisée dans le monde entier par l'ensemble des centres de recherche de l'industrie du pneumatique. Les principaux avantages:

  • Les capteurs ont une très fine résolution géométrique (< 1 mm), permettant en pratique d'avoir des zones constituées d'un seul capteur, sans aucun raccord entre les zones sensibles. Cette construction donne aux capteurs de plus grande taille une parfaite homogénéité de sensibilité sur toute la surface de mesure. Les surfaces de mesure sont comprises entre 30 cm x 30 cm et 100 cm x 100 cm.
  • Excellente précision : fruit de 20 ans d'optimisation, les capteurs ont très peu d'hystérésis, de dérive et de pré-contrainte.
  • Calibration ISO-17025 : Les capteurs sont calibrés en usine selon une procédure certifiée ISO-17025. La technologie capacitive, stable et répétable, dérive peu dans le temps. Le fichier de calibration est enregistré dans le capteur ce qui éviter des erreurs de manipulation.

Gamme de pression
3.4 à 7 N/cm2
Résolution
0.5 / 1.15 mm
Classe de Protection
IP40
Connecteur
12.1cm x 7cm x 2.3cm

Capteurs adaptés pour

  • Pneu motos,
  • Voiture,
  • Poids lourd
  • Tracteur et génie civil.
  • Calibration spécifique (ISO 17025)
  • Capteurs sur demande
  • Etendue de mesure spéciale
  • Batterie
  • Calibrateur
