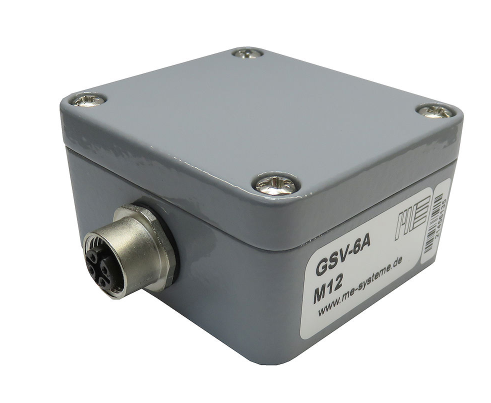

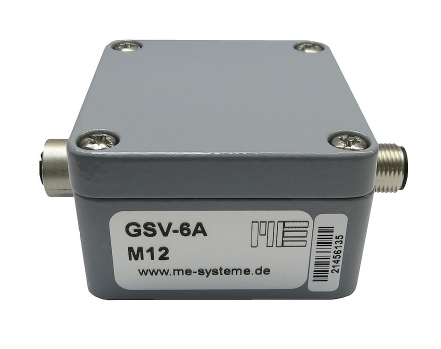

Ref: GSV-6A

Conditionneur programmable pour jauges de contraintes - IP66

  • Amplificateur jauges de contraintes (1 pont complet)
  • Gamme de sensibilité: 0.1 ... 8 mV/V
  • Sortie analogique paramétrable: -10/+10 VDC, 4-20 mA, +/- 5VDC, 0-5V, 0-10V
  • Alimentation du pont : 3 V
  • Fréquence de coupure du filtre passe-bas configurable : 0.1 à 25 kHz
  • Compatible avec le standard TEDS (Dallas)
  • Fonctions: tare, mise à l'échelle, TEDS, alarme sur franchissement de seuils
  • Alimentation 12-24 VDC.
  • Connectique: 2 connecteurs M12
  • Dimensions: 58mm x 64mm x 35mm
  • Température de fonctionnement: -10/+70°C
  • Boîtier aluminium étanche IP66

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le GSV-6A est un amplificateur pour jauges de contraintes (1 pont complet) entièrement paramétrable, et destiné à la conversion du signal jauges de contraintes (pont complet) en un signal analogique amplifié tension ou courant 4-20 mA.

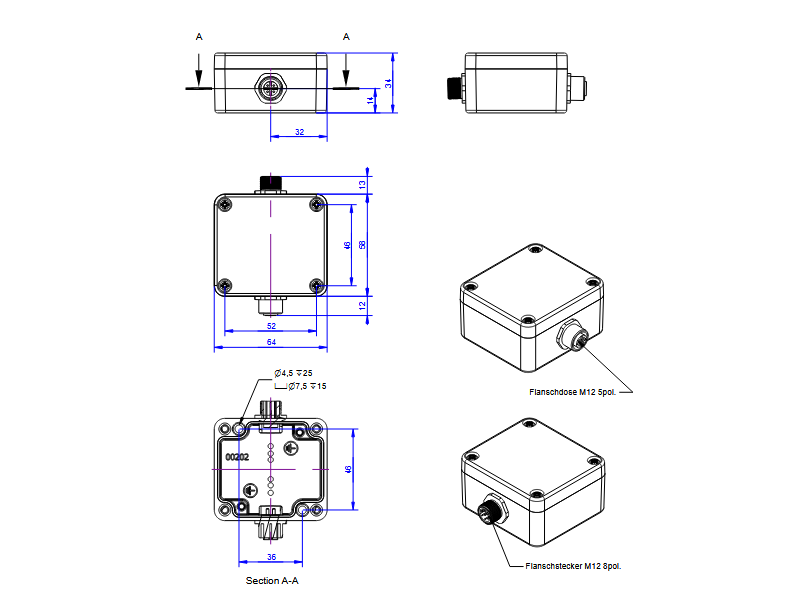

Dimensions

Spécifications

  • Plage de sensibilité d'entrée : 0.1 à 8 mV/V
  • Signal de sortie : -10/+10VDC ou 4-20 mA
  • Compatible TEDS
  • Dimensions: 22 x 14 x 9 mm
  • Connectique: picots à souder.
  • Température de fonctionnement: - 10/+70°C.
  • Tension d'alimentation : 12-24 VDC
  • Fréquence : de 10Hz à 25kHz
  • Alimentation du pont : 3VDC

Configuration du module

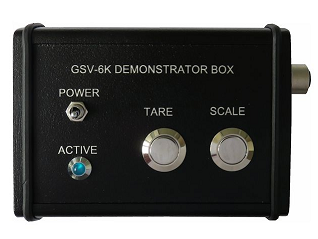

se fait par 2 pins tare et scale (banc de calibration proposé en options):

  • Sortie tension ou courant
  • règlage de l'offset
  • fréquence d'échantillonnage
  • activation du filtre passe-bas
  • seuils de détection pour l'alarme

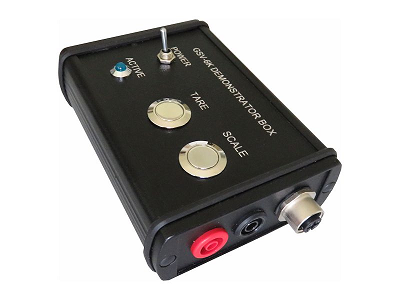

Un module de réglage est proposé en option

Applications

  • Mesure de force sur banc de test, en labo ou sur véhicule
  • Mesure de couple sur banc de test ou en labo
Type d'électronique
Conditionneur
Voies d'entrée
1
Signal d'entrée
Pont de jauges
Sortie analogique
0-10 VDC, 0-5 VDC, ± 5 VDC, 4-20 mA, ± 10 VDC
Datalogger
non
Tension d'alimentation
± 15 Vcc
Connecteur
screw terminal
Classe de Protection
IP66
Matériau
Aluminium

  • Cablage d'un capteur
  • Logiciel d'acquisition
