Ref: GSV-13q

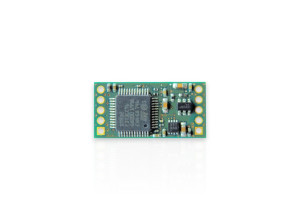

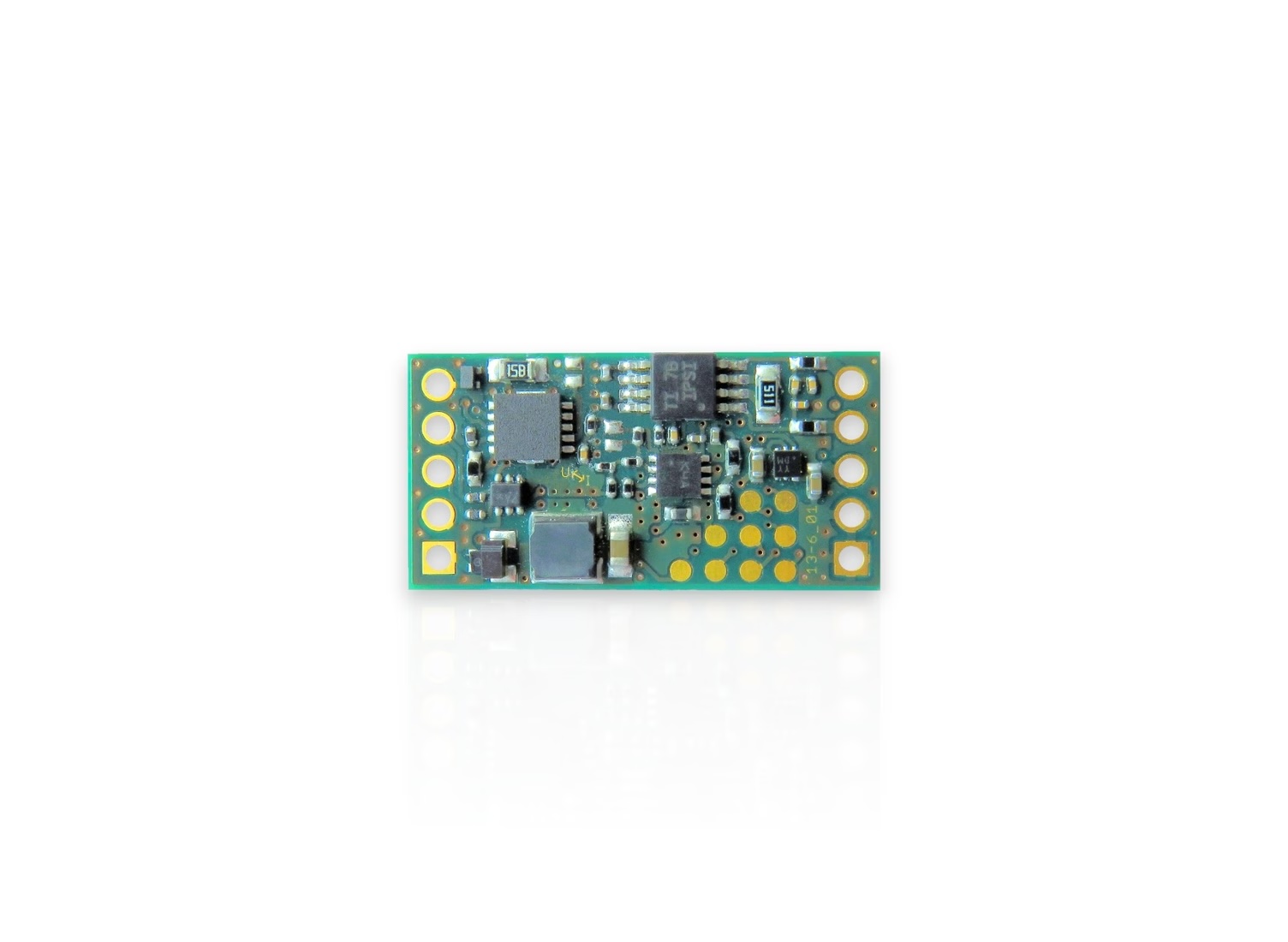

Conditionneur pour capteur de force miniature - 1 voie

Conditionneur 1 voie pont de jauges (pont complet) OEM
Pour capteur de force, capteur de couple ou tout capteur à pont de jauges complet
sortie: 0-10V (offset 5V), 0-5V (offset 2.5V), 4-20mA (offset 12mA)
Connectique : pins à souder

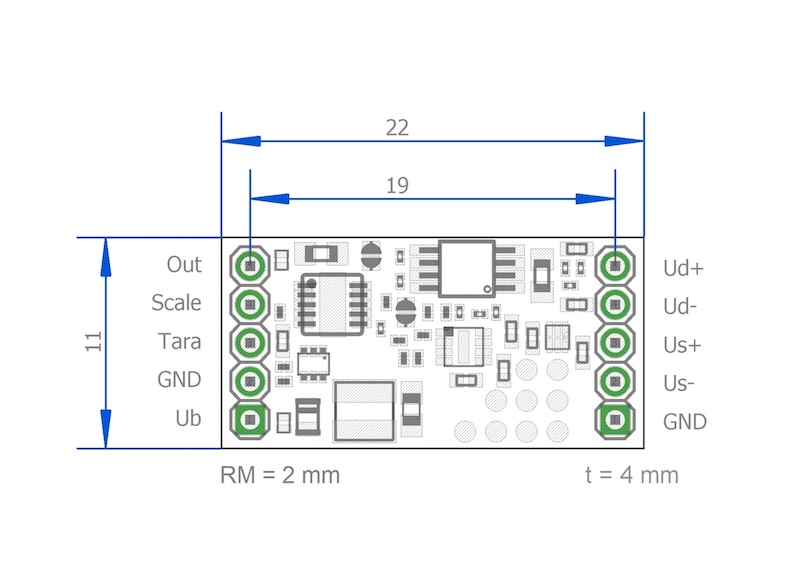

dimensions: 22 x 11 x 4 mm
Sensibilité: 2 mV/V
Fréquence de coupure: 1kHz
Alimentation: 11 à 28 vdc
Réglage du zéro par commande externe (entrée TOR)
Réglage du gain par fonction SCALE
Poids : 5g

Livrable sous 1 semaine environ

Présentation

Le conditionneur GSV-13q est compatible avec tout capteur à jauges de contraintes (force, couple, pression, etc...), montées en pont complet, et alimenté en 5VDC. Le GSV-13q est compatible avec tout pont complet de sensibilité comprise entre 0.1mV/V et 2mV/V. 3 types de signal de sortie sont disponibles : 0-10V (offset à 5V), 0-5V (offset à 2.5V) et 4-20 mA (offset à 12mA). La fréquence de coupure du filtre passe-bas est de 1lHz.

Utilisation

Le conditionneur est conçu pour être intégré dans un boîtier, un coffret. Le conditionneur est alimenté en 11-26 VDC, le capteur est alimenté en 5VDC. La Remise à zéro s'effecture en reliant une borne à l'alimentation ou tout autre signal 5 à 24 VDC. La valeur est stockée dans l'EEPROM du conditionneur.
