Couplemètre rotatif ±0.5 à ±1000 Nm - Précision 0,25%

Capteur de couple rotatif industriel compact
11 étendues de mesure comprises entre ±0.5 à ±1000 Nm
Signal de sortie : ± 5 V
Précision : 0.25%
Vitesse de rotation maxi : 25000 rpm
Sortie connecteur 12-pin
Protection à la surcharge : 100%
Sortie régime en option (DRBL-n)
Arbre cylindriques lisses
Température de fonctionnement : 0-60°C
Alimentation : 11,5 à 28,8 V DC
Livré avec certificat de calibration 5 points
Accouplements et câbles en option

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Les couplemètres de la série DRBL sont conçus pour la mesure du couple, en rotation, sur des bancs ou machines de test. Ils s'intercalent entre le DRBK et le DRVL, et se caractérisent par un bon compromis performance / précision / encombrement / coût.

11 versions sont disponibles avec des étendues de mesure comprises entre 0.5 et 1000 Nm. La sortie analogique est amplifiée +/-5 Vcc. La transmission du signal entre l'arbre et le stator, sans contact, garantit une mesure non bruitée, avec une grande durée de vie.

Spécifications

Etendue de mesure	0,5-1 - 2 Nm	5-10-20 Nm	50-100-200 Nm	500-1000 Nm
Signal de sortie	±5V	±5V	±5V	±5V
Précision	±0,25%	±0,25%	±0,25%	±0,25%
Bande passante [Hz]	0-1kHz	0-1kHz	0-1kHz	0-1kHz
Vitesse de rotation	25000 tr/min	18000 tr/min	16000 tr/min	9500 tr/min
Surcharge admissible	100 %	100 %	100 %	100 %

Installation

Par leur compacité, les couplemètres DRBL sont facilement intégrés dans le banc d'essai. L'interface mécanique consiste en deux arbres lisses, des accouplements sont disponibles en option pour permettre l'intégration mécanique sur la ligne d'arbre.

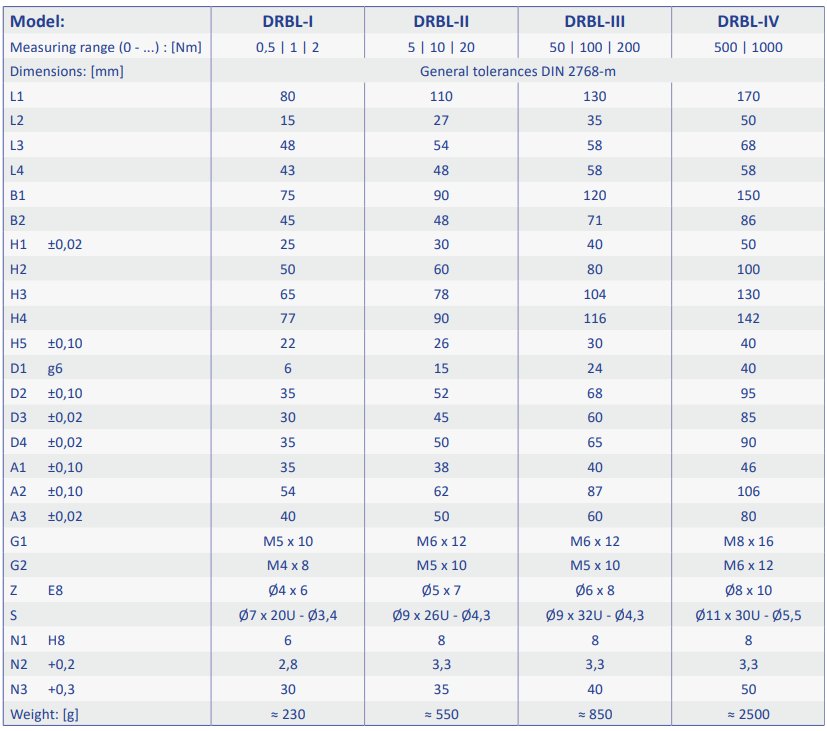

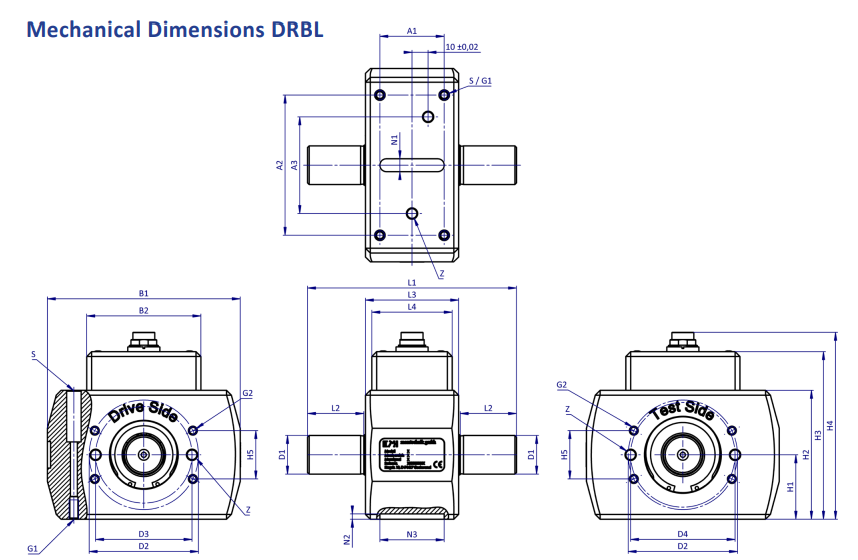

Dimensions

Accouplements

Etendue de mesure	0,5-1 - 2 Nm	5-10-20 Nm	50-100-200 Nm	500-1000 Nm
Accouplement (manuel)	MK2/20/40/6/x	BKE/20/15/x	BKE/200/24/x	BKE/1000/40/x

La tension d'alimentation est comprise entre 11,5 et 30 VDC. La température de fonctionnement est de 0 à 60°C.

Electroniques

Des électroniques sont disponibles pour l'alimentation, et l'exploitation simple et directe du signal de sortie du DRBL.

ValueView	GMV2	Value Master Base

Afficheur simple couple seul ou couple + régime. Alimente le couplemètre, affiche la valeur instantanée, pic ou min. 4 alarmes programmable et sortie RS-485 / Protocole ASCII pour le raccordement au PC ou l'automate.	Pour la gestion de la vérification d'outillages ou de produits: Affichage numérique des valeurs de couple, vitesse, puissance mécanique et angle. Sauvegarde des valeurs dans la mémoire interne. Interface PC pour génération automatique de rapports.	Système de gestion de cycles de test pour PC. Transfert des données par EtherNet. Cycles de test programmable (frottements, puissance, couple de serrage, etc...). Génération automatique de rapports.

Applications

Les couplemètres DRBL sont adaptés à la mesure de couple/rendement:

banc de test pour moteurs électriques
mesure de rendement de transmissions
mesure de couple de frottement

Type de capteur: rotatif
Etendue de mesure couple: 0.5 / 1000 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 Nm
Gamme de mesure: 0.01 - 1 Nm, 1 - 10 Nm, 10 - 100 Nm, 100 - 1000 Nm
Montage_Capteur: arbre
Vitesse de rotation maxi: 10000 rpm
Non linéarité (% PE): ± 0.2 %
Hystérésis: 0.2 % FS
Signal de sortie: ± 5 VDC
Sortie régime: Oui
Tension d'alimentation: 12-29 VDC
Température de fonctionnement: 0 à 60 °C
Connecteur: 12pin-connector
Classe de Protection: IP40
Options disponibles: sortie vitesse
Connectique: Connecteur M12

Etendue de mesure
Sortie régime
Afficheur intégré

Etendue de mesure	0,5-1 - 2 Nm	5-10-20 Nm	50-100-200 Nm	500-1000 Nm
Accouplement (manuel)	MK2/20/40/6/x	BKE/20/15/x	BKE/200/24/x	BKE/1000/40/x

Câble 2.5, 5 ou 10m, fiches volantes, simple-blindage (AK12.2F) ou double-blindage (AK12.2DF)
Acquisition de données
Convertisseur signal régime --> tension ou courant
