Ref: CSG-3000

Jauge de contrainte dynamique pour béton - 2000 µm/m

  • Extensomètre à jauges de contrainte (4 jauges actives - pont complet)
  • Amplitude : ±2000 µm/m
  • Résolution : 1 µm/m
  • Sensibilité à 1000 µm/m : ~1,3 mVOut/Vexc
  • Tension: < 10 VDC
  • Dimensions: Diam 7,9 mm x 200 mm;
  • Signal de sortie: non-amplifié
  • Sortie: Câble 4-fils 24 AWG
  • Température de fonctionnement: -34 / +100 °C

Télécharger la fiche produit

?

Présentation

La jauge de contrainte dynamique pour béton (CSG-3000) est une jauge de contrainte à installer dans le béton, et conçue pour la mesure de déformation de précision en dynamique. Le CSG-3000 est idéal pour les applications de surveillance des infrastructures et de l'état des structures avec des niveaux de bruit élevés. Le CSG-3000 utilise un pont de Wheatstone, qui compense la température et la résistance du fil, et filtre le bruit indésirable pour des mesures de déformation de précision.

Les systèmes sont proposées dans des configurations de déformation de flexion ou de déformation axiale. L'acquisition du signal de sortie se fait avec les systèmes d'acquisition de données conventionnels.

Montage et utilisation

La jauge de contrainte est montée sur un corps d'épreuve à positionner sur ou dans l'échantillon en béton.

Les jauges de contrainte sont montées en pont complet. Des modules de conditionnement sont disponibles en option, pour un signal de sortie de type 0-10 VDC, 4-20 mA ou numérique. L'identification de la relation déformation/effort est faite en calibration sur l'application. La plage de température de fonctionnement est de -30 à +100°C.

  • Tension d'alimentation: 10 VDC

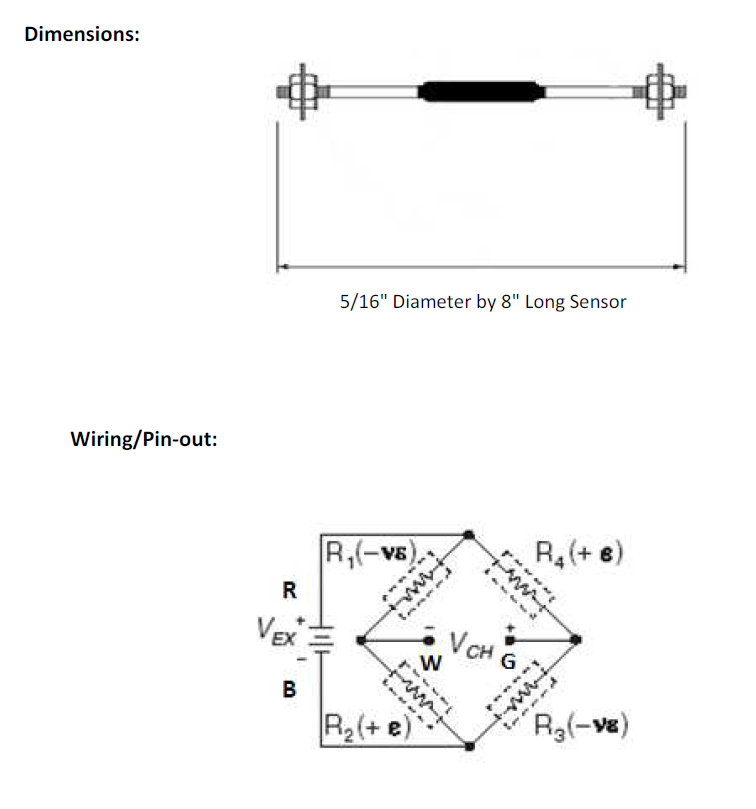

Dimensions / câblage

Applications

  • les chaussées
  • les ponts
  • Structures en béton
Type de capteur
Extensomètre, Capteurs spéciaux
Précision (erreur totale)
1 %
Température de fonctionnement
-20 à 85 °C
Sortie analogique
non-amplifié
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Classe de Protection
IP65
Plage d'effort à mesurer
> 1000µε
Application
Haute Précision

68 mm x 38 mm x 20 mm

  • Câblage
  • tension d'alimentation 12 VDC
  • Colle et kit de fixation
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
