Capteur de force de compression miniature - inox | 20 à 4450 N

  • Capteur de force de compression à bouton de charge
  • Etendues de mesure : 0-20N, 0-40N, 0-110N, 0-220N, 0-440N, 0-1100N, 0-2200N et 0-4450 N
  • Insensible aux efforts transverses ou excentrés
  • Précision : 0,5%
  • Non-répétabilité : 0.10 % PE
  • Sensibilité de zéro à la température : 0.005% PE / °C

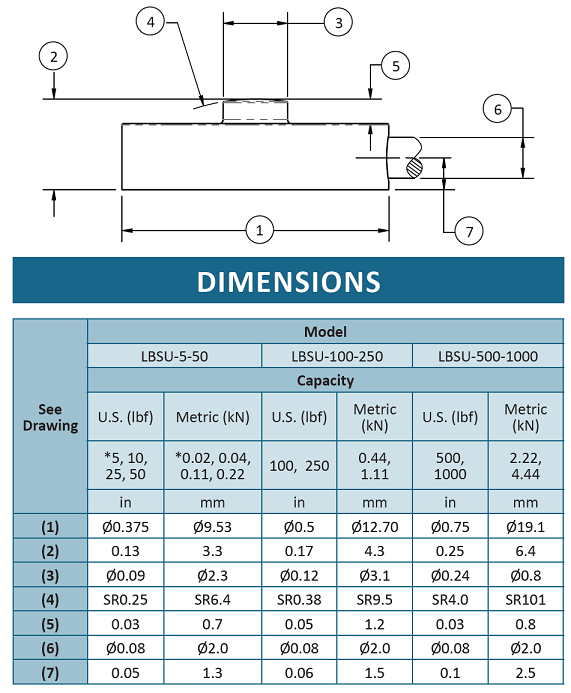

  • Diamètre : 9.6 mm à 19.0 mm
  • Diamètre du bouton de charge: 2 à 6 mm
  • Sortie : 2mV / V
  • Alimentation : 5 Vcc
  • Sortie câble 1,5 m en standard

Télécharger la fiche produit

?

Présentation

Les capteurs de force de compression de la série Convext BT / LBSU sont des cellules de charge extrêmement compactes, permettant de mesurer des efforts de 20N à 4450N avec une précison de 0,5% dans un encombrement extrêmement réduit.

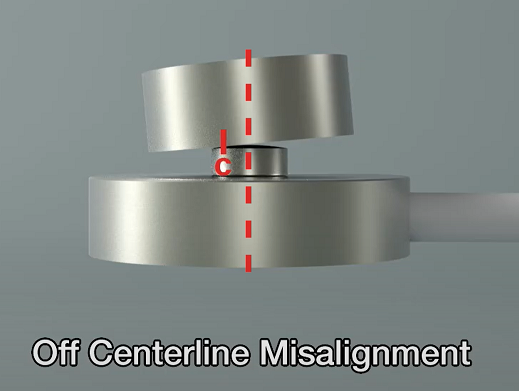

Disponible en 8 étendues de mesure: 0-20N, 0-40N, 0-110N, 0-220N, 0-440N, 0-1100N, 0-2200N et 0-4450 N. L'introduction de l'effort est réalisée via un bouton de charge de 2 à 6 mm de diamètre selon les étendues, dont la forme, convexe, rend le capteur insensible aux charges non centréés.

Le signal de sortie pleine échelle est de 2,0 mV/V, et une protection à la surcharge de 150% est incluse. Le corps du capteur Convext BT / LBSU est en acier inoxydable, la plage de température de fonctionnement de -40 à +80°C. Un câble de 1,5m et 4 fils est fourni pour l'alimentation du capteur ( 5VDC) et le signal de sortie (non amplifié). L'installation se fait au moyen de 3 vis.

Spécifications

Conditionnement

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • Bancs de test
  • Machines outils
  • Banc de traction
  • Tests matériaux
  • Machines spéciales
  • Controle qualité
Type de capteur
Bouton compression

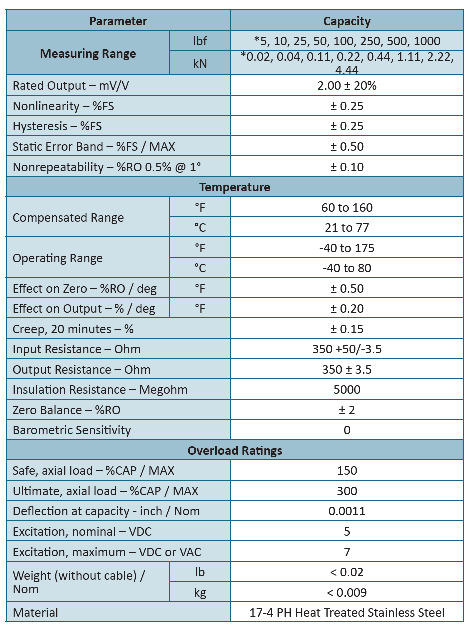

Etendue de mesure Fz
20 , 40 , 110 , 220 , 440 , 1100 , 2200 , 4400
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.25 %
Hystérésis
0.25 % FS
Non-répétabilité
0.1 % FS
Compensation en température
21 à 77 °C
Température de fonctionnement
-40 à 80 °C
Sensibilité au Zéro
0.005 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Compression
Construction
17-4 PH Heat Treated Stainless Steel
Poids
0.009
Plage d'effort à mesurer
⩽ 250 N, 250 N - 5 kN
Application
OEM, low cost

  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie connecteur sur demande
  • Module TEDS
  • Accessoires :
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
