Ref: Axial TQ

Couplemètre dynamique haute précision pour banc d'essai - 100 Nm à 10 kNm

Etendue de mesure : 100 Nm à 10K Nm
Classe de précision : 0.05
Vitesse maxi : 8000 à 15000 rpm selon étendue de mesure
Signal de sortie : +/-10VDC, +/-5VDC; 4-20mA, 10kHz, USB
Transmission du signal de mesure rotor/stator et alimentation sans contact
Rotors / stators / electroniques interchangeables pour plus de modularité
Logiciel de visualisation / acquisition inclus
Montage : en ligne, par bride
Protection à la surcharge : 200%
Alimentation : 24 VDC

Presentation

L'AxialTQ est un couplemètre dynamique compact et de haute précision. Le système se compose d'un rotor (couplemètre + émetteur de télémétrie), d'un stator (récepteur de télémétrie) et d'un module de sortie.

Le rotor mesure le couple à l'aide d'un élément de détection de haute précision et de jauges de contrainte. La sortie électrique convertie un signal analogique en un signal numérique dans le rotor. La haute précision du système est basée sur la combinaison d'une technologie éprouvée d'éléments de détection et d'une électronique performante pour fournir la meilleure qualité de mesure de couple disponible dans l'industrie.

La combinaison des technologies de transfert de puissance et de communication permet un fonctionnement sans contact, minimisant ainsi l'incertitude. La puissance est transférée de la bobine du stator à la bobine du rotor avec un espace de séparation axial pour minimiser les risques de contact et de dommages. Le rotor et le stator communiquent par une liaison de 2,4 GHz pour la configuration du rotor, les mises à jour du logiciel et la transmission à grande vitesse des valeurs numériques du couple. Le rotor et le stator ne sont pas une paire appariée et n'importe quel stator peut être utilisé avec n'importe quel rotor de la même taille DIN.

Spécifications

Communes à la gamme

Signal de sortie	Précision	Bande passante [Hz]	Surcharge maxi	Température de fonctionnement	Compensation en température	Etanchéité	Alimentation
±10V et 10kHz ± 5kHz	±0,1%	0-200Hz	100%	0-60°C	5-45°C	IP40	10-28VDC

Versions disponibles

Modèle	DRVL	DRVL-I	DRVL-Ib	DRVL-II	DRVL-III	DRVL-IV	DRVL-V	DRVL-VI
Etendue de mesure	0,02 0,05 0,1 Nm	0,05 0,10,2 0,5 1 2 Nm	1-2-5-10 Nm	5-10-20-30-50 Nm	50-100-150-200-300 Nm	500-1000-1300-1500 Nm	2000-3000-4000-5000 Nm	10000-15000-20000 Nm
Vitesse de rotation	20000 tr/min	37000 tr/min	26000 tr/min	19000 tr/min	13500 tr/min	7900 tr/min	6300 tr/min	4000 tr/min
Bande passante [Hz]	0-200Hz	0-200Hz	0-200Hz	0-200Hz	0-200Hz	0-200Hz	0-200Hz	0-200Hz
Modele 3D	step	0,05 à 1Nm 2Nm	step	step	step	step	step	step

Installation

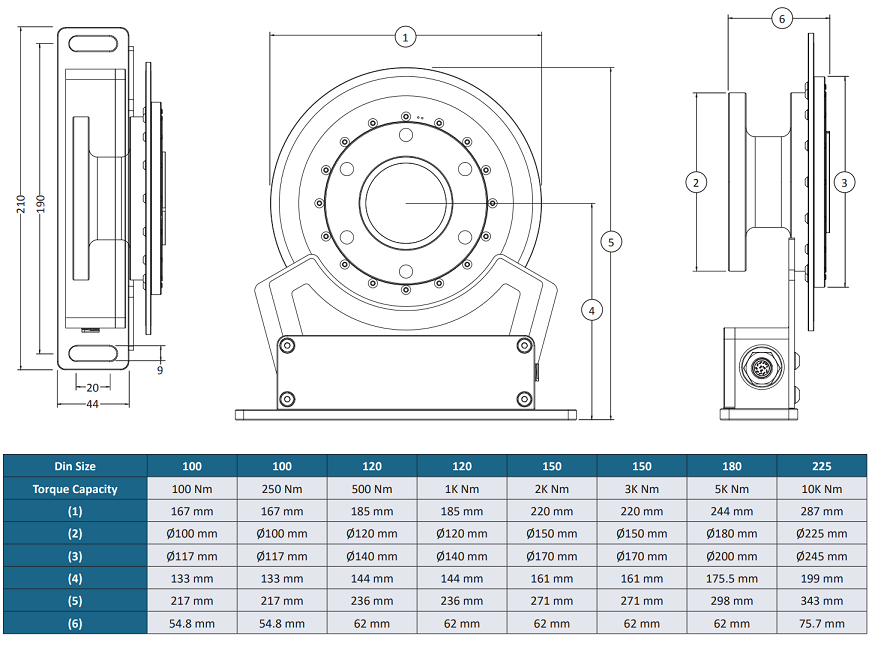

Les interfaces du rotor de l'Axial TQ consistent en deux brides. Il est indispensable de surveiller l'alignement des arbres durant le montage, afin de minimser les efforts radiaux sur le couplemètre. Le stator est relié au bâti, à 3 mm environ de l'antenne du rotor.

Applications

banc d'essai
banc de puissance
mesure de rendement de génératrice électrique
caractérisation de moteur électrique
mesure de couple sur transmission
caractérisation de pompes

Type de capteur: rotatif
Etendue de mesure couple: 100 / 200 / 500 / 1000 / 2000 / 3000 / 5000 / 10000 Nm
Gamme de mesure: 100 - 1000 Nm, 1000 - 5000 Nm, 5000 - 20000 Nm
Montage_Capteur: Bride
Vitesse de rotation maxi: 15000 rpm
Signal de sortie: ± 5 VDC, ± 10 VDC, 4-20 mA, 10 kHz ± 5kHz, USB
Sortie régime: optionel
Tension d'alimentation: 24 Vcc
Température de fonctionnement: -10 à 70 °C
Connecteur: 12pin-connector
Classe de Protection: IP65
