Ref: 9870

Afficheur numérique graphique de précision pour capteur de force

  • Écran LCD graphique couleur haute performance
  • Compatible TEDS Plug and Play
  • Temps d'échantillonnage et de réponse de 5 à 25 µs
  • Lecture et écriture TEDS
  • Non-linéarité 0,01% pleine échelle
  • Convertisseur A/N 24 bits
  • Compatible câblage 6 fils
  • Diverses fonctions de maintien
  • Sortie analogique réglable (0-5 VDC, ±5 VDC, 0-10 VDC, ±10VDC, 4-20mA unipolaire)
  • Sorties alarmes

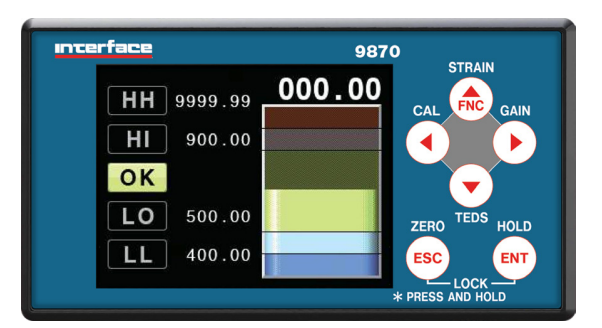

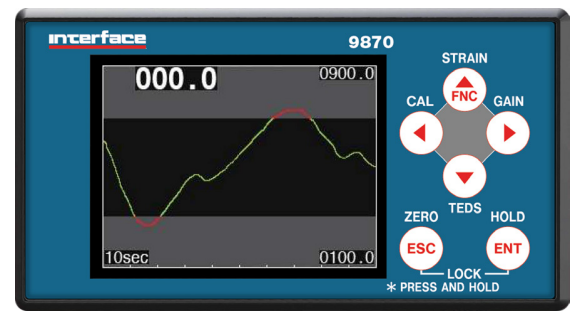

  • Affichage: numérique, graphiques à barres, courbes, Alarmes

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le modèle 9870 a été développé pour mesurer et afficher les mesures d'effort, de charge, de pression et de couple avec précision et graphiquement. Avec son grand écran, le 9870 offre un confort visuel comparable à celui d'un écran de PC. Il est doté d'un écran LCD graphique couleur haute performance. Son affichage vif donne un état immédiat du processus.

Les alarmes programmables sont incluses pour indiquer suivre simplement l'état du processus. La configuration des capteurs est simplifiée par la fonction TEDS IEEE 1451.4, un standard qui réduit également le risque d'erreur lors de la saisie des paramètres du capteur. Les signaux de mesure conditionnés sont transmis sous forme analogique tension ou courant.

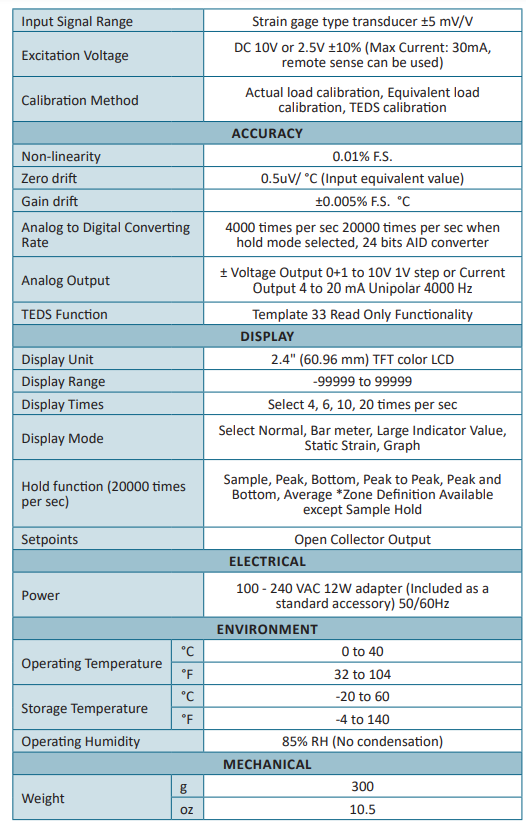

Specifications

Affichage

Mode [g] Numérique bargraph courbe
Affichage

Applications

  • Bancs de test
  • machines de test
  • Process
  • Medical
Type d'électronique
Afficheur
Voies d'entrée
1
Signal d'entrée
Pont de jauges, Thermocouple, tension (0-10V)
Sortie analogique
± 5 VDC
Interface
RS-485
Datalogger
non
Tension d'alimentation
10 Vcc
Classe de Protection
IP65
Matériau
Plastique

Mise en coffret

Capteurs de force
