Ref: T12

Capteur de couple rotatif 0.1 à 5.000 Nm - Embouts carrés

  • Capteur de couple rotatif
  • Liaison mécanique par embouts carrés mâle et femelle
  • 21 étendues de mesure comprises entre 0.1 Nm et 5 000 Nm
  • Vitesse maxi : de 1000 à 4.000 tr/min selon les modèles
  • Précision : 0.25% (0,1% en option)
  • Signal de sortie : ±5 V (0-10 V en option)
  • Bande passante : 1 à 3 kHz
  • Protection à la surcharge : 200%
  • Tension d'alimentation : 12-28 VDC
  • Sortie connecteur (Connecteur fourni)
  • Transmission du signal de mesure rotor/stator sans contact
  • Sortie RS-485 ou USB en option
  • Câble en option

Télécharger la fiche produit

?

Présentation

La série de capteurs de couple rotatifs T12 est utilisée pour la mesure de couple en rotation. Grâce à ses embouts carrés (1/4", 3/8", 3/4", 1, 1 1/2"), le couplemètre s'installe très rapidement et sans pièce d'adaptation supplémentaire, sur le banc ou l'outil. La transmission du signal entre l'axe de mesure et le stator est sans contact, apportant l'avantage d'une durée de vie optimisée et d'une minimisation du bruit de mesure.

21 modèles sont disponibles, permettant de mesurer des couples sur des étendues comprises entre 0,1 Nm et 5000 Nm, à des vitesses de rotation pouvant atteindre 4000 tr/min pour les couples les plus faibles.

Le signal de sortie du capteur de couple T12 est amplifié (± 5 Vcc). Le connecteur 8 ou 12 pins inclut les pins d'alimentation (12-28 Vcc) et les différentes sorties analogiques.

Applications

Le T12 est destiné aux mesures de caractérisation et de vérification sur des bancs d'essais :

  • banc de puissance
  • mesure de rendement de génératrice électrique
  • caractérisation de moteur électrique
  • mesure de couple sur transmission
  • surveillance de couple

Options et accessoires

  • 11 étendues en standard, étendue spécifique sur demande
  • Des câbles, afficheurs et systèmes d'acquisition peuvent être également fournis en option.

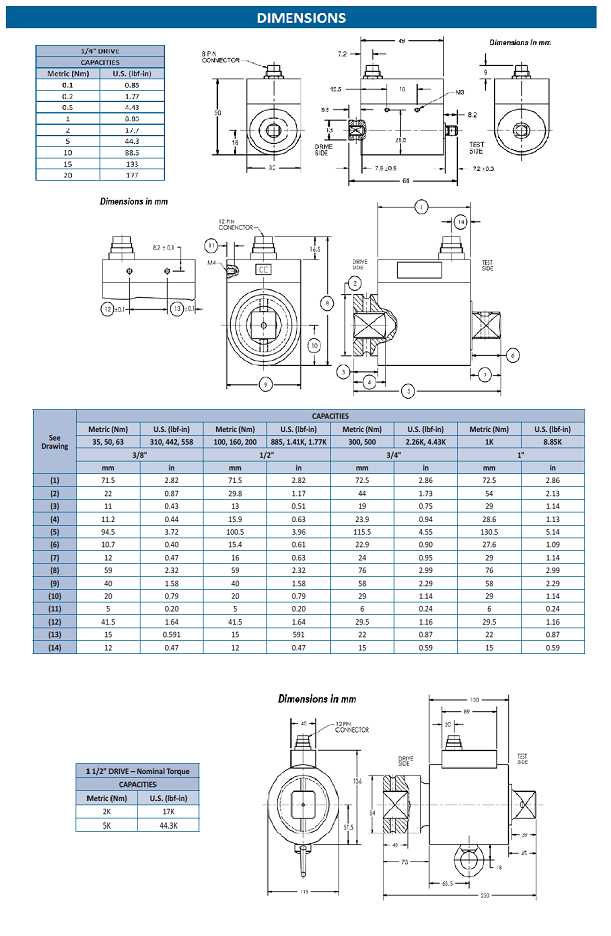

Type de capteur
rotatif
Etendue de mesure couple
0.1 / 0.2 / 0.5 / 1 / 2 / 5 / 10 / 15 / 20 / 35 / 50 / 63 / 100 / 160 / 200 / 300 / 500 / 1000 / 2000 / 3000 / 5000 Nm
Gamme de mesure
0.01 - 1 Nm, 1 - 10 Nm, 10 - 100 Nm, 100 - 1000 Nm, 1000 - 5000 Nm
Montage_Capteur
arbre
Vitesse de rotation maxi
4000 rpm
Non linéarité (% PE)
± 0.25 %
Hystérésis
0.1 % FS
Signal de sortie
0-10VDC, ± 2,7 VDC
Sortie régime
Non
Tension d'alimentation
12-29 VDC
Température de fonctionnement
0 à 60 °C
Connecteur
8 or 12pin-connector
Classe de Protection
IP40
Options disponibles
sortie angle, haute précision

Options et accessoires

  • 11 étendues en standard, étendue spécifique sur demande
  • Des câbles, afficheurs et systèmes d'acquisition peuvent être également fournis en option.
  • 11 étendues en standard, étendue spécifique sur demande
  • Des câbles, afficheurs et systèmes d'acquisition peuvent être également fournis en option.
