Ref: SAS 51

Codeur rotatif absolu simple tour IP67 - Sortie analogique ou CANopen

  • Mesure absolue
  • Plage de mesure : 0...360°
  • Précision : ±0,1°
  • Technologie : Effet Hall
  • Diamètre du corps : 50 mm
  • Diamètre de l'arbre 6 mm ou 8 mm
  • Vitesse maximale : 3000 tr/min
  • Options de sortie analogique ou CANopen
  • Haute sensibilité
  • Tension d'entrée : Pour Analogique : 15 ... 26 VDC - Pour CANopen : 12 ... 30 VDC
  • Classe de protection IP67

Télécharger la fiche produit

?

Introduction

Les codeurs de la série SAS fonctionnent de manière absolue. En d'autres termes, contrairement aux systèmes incrémentaux, ils ne perdent pas leur position en cas de coupure de courant et continuent à mesurer là où ils se sont arrêtés.

Les codeurs rotatifs absolus monotour de la série SAS offrent une grande souplesse d'utilisation, avec différents signaux de sortie, diamètres d'arbre et plages de mesure réglables par l'utilisateur. Le codeur rotatif absolu monotour SAS avec référence intégrée fournit une mesure de précision. Avec son indice de protection élevé IP67, il résiste aux conditions environnementales difficiles.

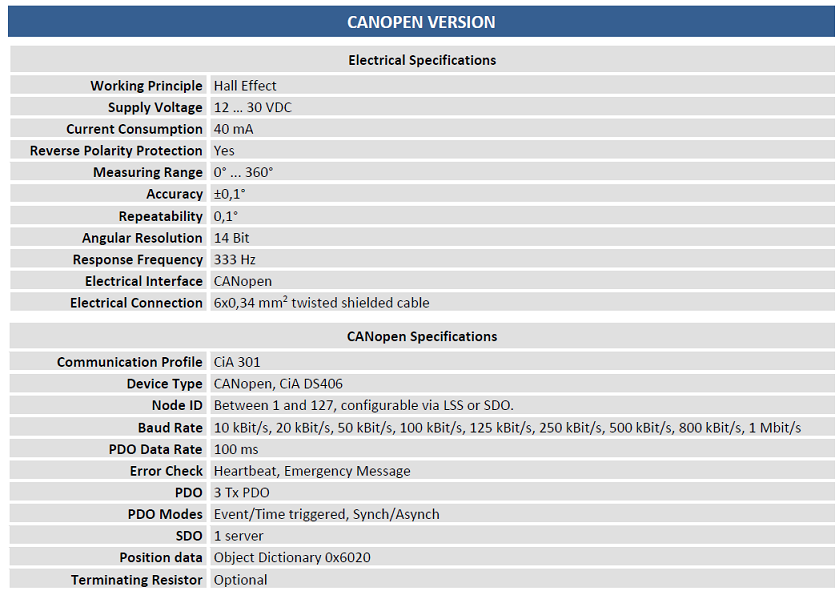

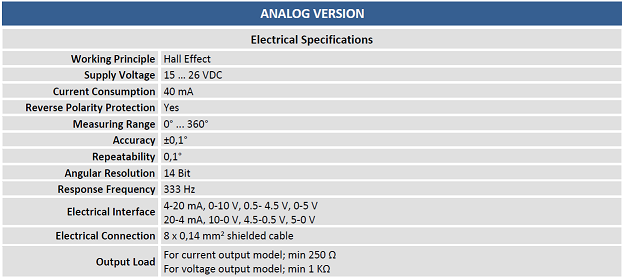

Specifications

Sortie analogique Sortie CANopen

Dimensions

Le corps du capteur est en acier inoxydable. L'utilisation d'un accouplement flexible est recommandée pour la connexion de l'arbre. La connexion électrique se fait soit par un connecteur M12, soit par un câble.

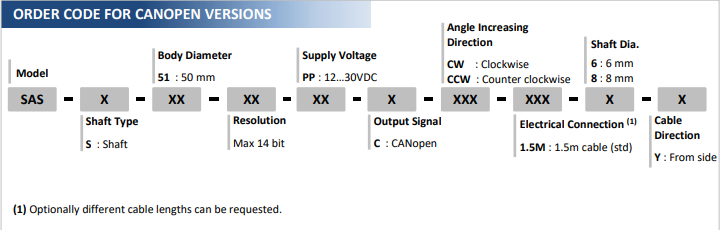

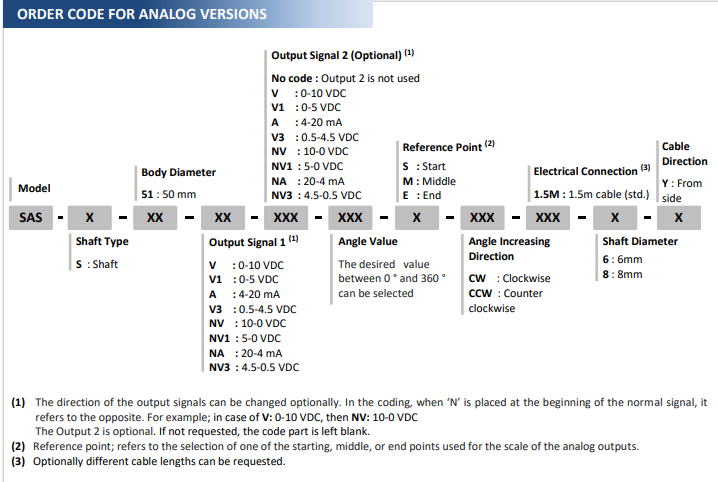

Ordering informations

Sortie analogique Sortie CANopen

Applications

  • Identifier l'orientation multi-axes des machines CNC utilisées dans la fabrication de composants
  • Déterminer automatiquement la hauteur des paliers de ciseaux utilisés dans les hôpitaux
  • Placement correct de plusieurs stabilisateurs pour les grands véhicules tels que les grues ou les ascenseurs à air comprimé.
  • Portes ou fentes automatiques à déplacer sans limitation de la clé
  • Poursuivre le mouvement des robots même après une coupure de courant
Technologie
Position angulaire
Etendue de mesure
±0 à ±60°, ≥ ±60°
Etendue de mesure angulaire
160 °
Non linéarité (% PE)
± 0.25 %
Bande passante (-3 dB)
10000 , 300 Hz
Sortie analogique
0-5 VDC
Température de fonctionnement
-40 à 125 °C
Classe de Protection
IP65, IP67
Tension d'alimentation
10 Vcc
Matériau
Acier
Connectique
Connecteur ou câble

Dimensions

  • plage de mesure
  • connectique
  • Signal de sortie
  • Extensions à câble
  • Connecteur
