Afficheur conditionneur pour capteurs LVDT

Présentation

L’OM 503LVDT est un afficheur conditionneur conçu spécifiquement pour les capteurs de déplacement linéaire de type LVDT (Linear Variable Differential Transformer). Basé sur un processeur 32 bits et un convertisseur analogique-numérique ΔΣ 24 bits, il garantit une précision de mesure élevée et une réponse immédiate aux variations de signal. Son architecture modulaire permet une adaptation flexible aux besoins des applications industrielles, avec des fonctions avancées telles que la linéarisation, le filtrage numérique et l’enregistrement des données.

Spécifications

L'afficheur OM 503LVDT intègre un double écran LED (principal et secondaire) ainsi qu’un bargraphe à 17 LEDs, offrant une visualisation claire et intuitive des valeurs mesurées. Le signal d’entrée est compatible avec les capteurs LVDT fonctionnant en tension alternative (1/3/5 VAC) à des fréquences de 2,5/5/10 kHz, avec un câblage possible en 3 à 6 fils. La plage d’affichage s’étend de -99999 à 999999, avec une précision de ±0,1 % de la plage + 1 digit. La fréquence d’échantillonnage est ajustable entre 1 et 100 mesures par seconde.

Installation

L’OM 503LVDT se monte en façade sur un rail DIN standard, avec des dimensions de 96 x 48 mm. Son alimentation est flexible, acceptant une tension de 10…30 V AC/DC ou 80…250 V AC/DC. Les touches capacitives à retour haptique et rétroéclairage RGB facilitent la configuration, même dans des environnements industriels contraignants.

Acquisition de données - Interface Automate

Le dispositif propose plusieurs options pour l’exploitation des données : sorties analogiques isolées (0…10 V, 0…20 mA, etc.), relais programmables (jusqu’à 6 sorties), et interfaces de communication (Modbus RTU/TCP, Profinet, ASCII). Les fonctions de traitement incluent la tare, l’offset, la simulation de signal et l’enregistrement des valeurs mesurées (jusqu’à 100 000 points). Un mode Teach-in permet un étalonnage semi-automatique des capteurs.

Applications

L’OM 503LVDT est optimisé pour les applications nécessitant une mesure précise de position ou de déplacement, avec des possibilités d’extension pour le contrôle de processus et la surveillance en temps réel.

• Industrie lourde : Surveillance de positionnement de vérins, contrôle d’ouverture de vannes
• Énergie : Mesure d’entrefer dans les moteurs électriques, surveillance de turbines
• Aéronautique : Contrôle de déplacements mécaniques dans les systèmes critiques
• Automatisation : Asservissement de robots ou machines-outils via des capteurs LVDT
• Laboratoires : Bancs d’essais nécessitant une acquisition précise de déplacements linéaires

Dimensions

• Format : 96 x 48 mm (montage rail DIN)

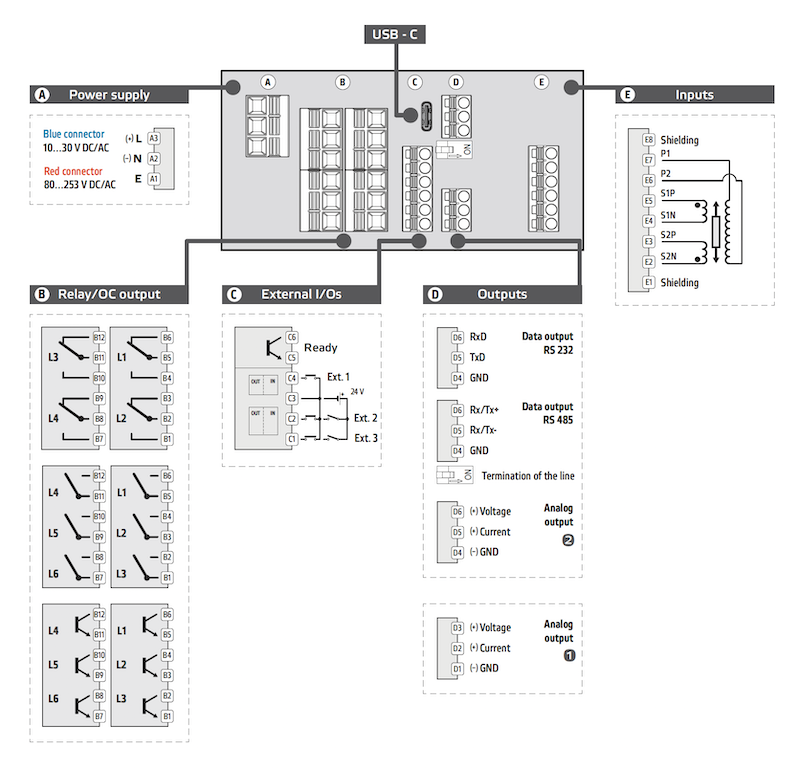

Connectique

• Raccordements : Bornes à vis pour entrée LVDT, alimentation et sorties

• Comparateurs (relais ou collecteurs ouverts)
• Sorties analogiques supplémentaires (jusqu’à 2)
• Enregistrement des données (mémoire interne)
• Protocoles de communication : Modbus TCP/IP, Profinet
• Fonctions avancées : linéarisation 100 points, filtrage numérique, Teach-in
