Ref: P-520 - Capteur LVDT 1400 bar

Capteur LVDT ± 23 mm 1400 bar - 200°C - non amplifié

  • Capteur LVDT Industriel durci haute pression
  • Etendue de mesure : ± 22 mm
  • Pression d'utilisation max : 1400 bar
  • Diamètre : 13 mm
  • Alimentation: 3Vrms - 400Hz à 10KHz
  • Signal de sortie : non-amplifié
  • Non-linéarité : 0.15 % PE
  • Répétabilité : 0.6 µm - Résolution : infinie
  • Matériau : Alliage nickel - Fer - Etanchéité : IP 67
  • Tenue à l'humidité : 90% R.H., 240 heures
  • Température d'utilisation : -55 °C à 200 °C
  • Option : Range, Dimensions, Alimentation, Température maxi, etc...

Télécharger la fiche produit

?

Présentation

Le capteur LVDT non amplifié P-520 est conçu pour opérer dans des environnements très sévères:

  • Limite de pression: 1400 bar
  • Limite de température : 200°C
  • Resistance à l'eau salée
  • résistance aux chocs : 1000g La plage de mesure est de +/- 22 mm. Le signal de sortie est proportionnel à la position, avec une non-linéarité de +/-0.15% de la pleine échelle et une très haute sensibilité. La sortie est de type ratiométrique est peu sensible à la température. Le diamètre est de 13mm seulement, avec un connecteur axial de type IMPULSE

Applications

  • Applications sous-marine
  • Applications off-shore
  • Oil & Gas
  • Actionneurs hydraulique
  • Autoclave - énergie, pétrochimie
Technologie
Capteur LVDT
Etendue de mesure
0 à ±50 mm
Non-répétabilité
0.01 % FS
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.01 % FS
Sortie analogique
non-amplifié
Température de fonctionnement
-55 à 200 °C
Classe de Protection
IP67
Tension d'alimentation
10 Vcc
Poids
0.3
Matériau
Acier
Connectique

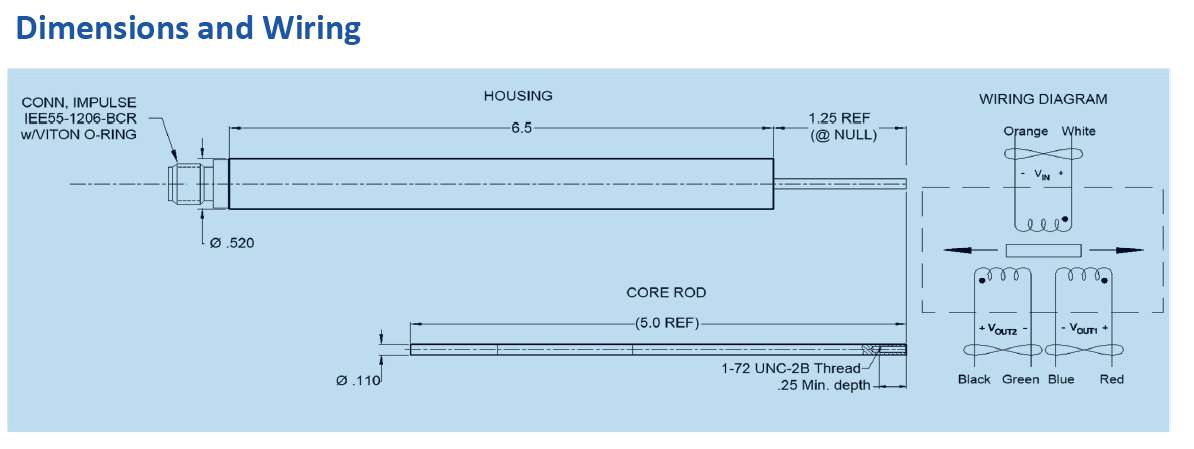

IMPULSE IEE55-1206-BCR w/VITON O-RING
Application
Immergeable, Haute température, Miniature

  • Range
  • Dimensions
  • Alimentation
  • Température maxi
  • etc...
  • Cable
