Système d'acquisition durci - 8 voies analogiques - 2 CANFD

Présentation

NEXDAQ est l’outil « polyvalent du quotidien » pour tous les ingénieurs essais / validation et les techniciens de terrain. Petit, compact et très robuste : le NEXDAQ avec 8 entrées analogiques universelles, 2 ports CAN et des voies TOR, offre un excellent rapport qualité-prix.

Connecté à l’interface USB-C ou Ethernet de n’importe quel ordinateur, le NEXDAQ devient un système d’acquisition de données puissant (jusqu'à 200kS/S de fréquence d'échantillonnage) pour les signaux analogiques, numériques, les compteurs et le bus CAN.

Le logiciel d'acquisition inclus, OXYGEN, permet une configuration facile et rapide du NEXDAQ. Il suffit de brancher l'appareil pour lancer un enregistrement de données sans interruption. Personnalisez le logiciel en fonction de vos tâches de mesure en définissant différents écrans et vues. OXYGEN propose de nombreuses fonctionnalités standard telles que l’analyse FFT, la visualisation, l’analyse et le post-traitement, les déclencheurs, les événements, les fonctions mathématiques, les calculs, la création de rapports automatisés (par exemple en PDF), ainsi que des fonctions avancées telles que l’analyse d’ordre ou de puissance, les cartographies de rendement, l’analyse par balayage sinusoïdal, etc.

Le système d’acquisition de données NEXDAQ est évolutif. Si 8 canaux ne suffisent pas, plusieurs unités NEXDAQ peuvent être connectées en série pour constituer un système multi-canaux à tout moment. Un seul câble suffit pour le transfert des données et la synchronisation via Ethernet PTP/IEEE1588.

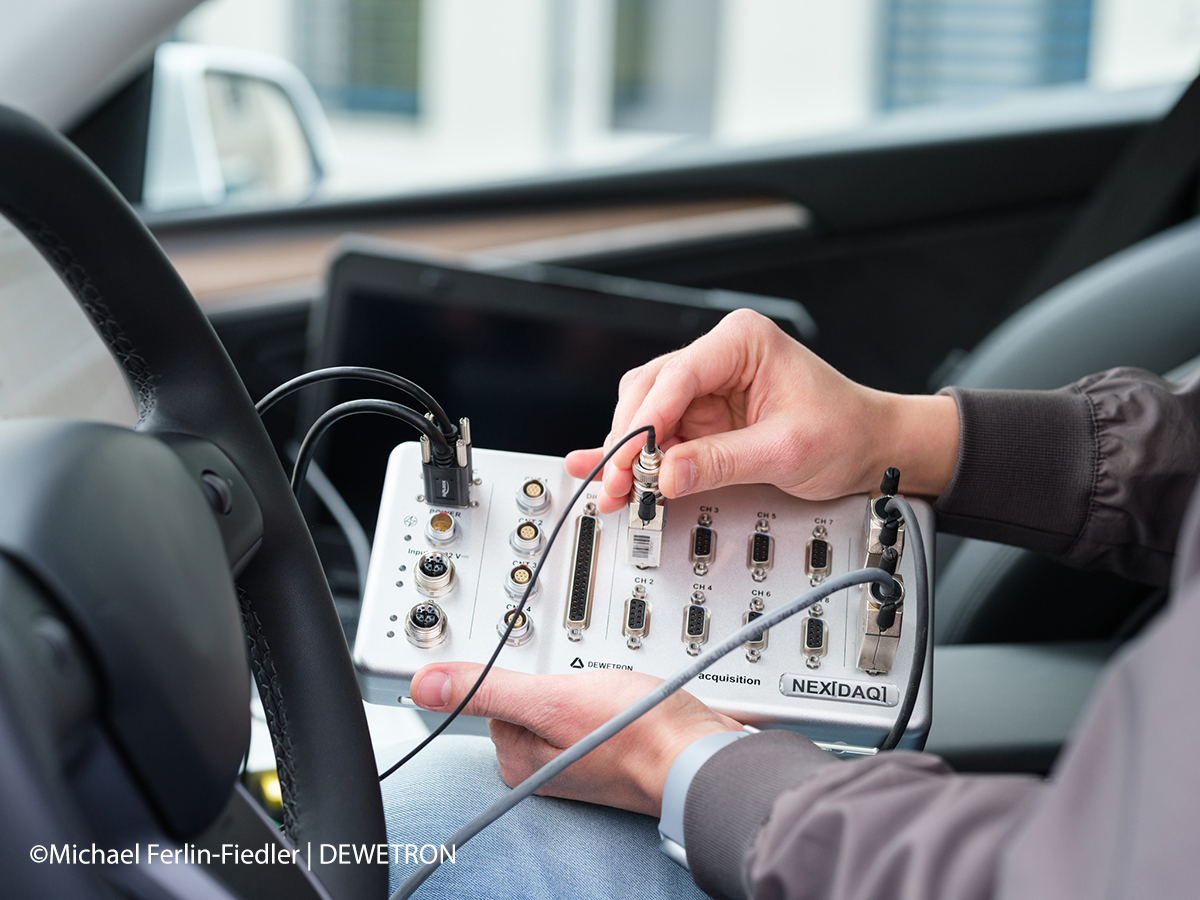

Interface CAN-FD pour les mesures embarquées dans les véhicules

Deux interfaces CAN haute vitesse pour les mesures dans les véhicules. Les deux interfaces prennent en charge les sorties CAN-FD et CAN 2.0B. Le CAN-FD offre un débit de transmission plus élevé et plus de données utiles par message que le CAN classique, ce qui permet des mesures plus rapides et plus fiables. De plus, vous pouvez connecter deux modules CPAD/XR pour des extensions de canaux plus lentes, par exemple pour un grand nombre de canaux de température ou des entrées RTD.

Logiciel d'acquisition OXYGEN

Acquisition de données

Oxygen est un logiciel d'acquisition complet et performant :

• acquisition synchrone des données d'un grand nombres de sources : DI/DO, analogiques, compterus, GPS, video, CAN, CANFD Modbus, codeur avec calcul automatique de l'angle/vitesse, etc...

Enregistrement

• Toutes les données acquises sont sauvegardées dans un seul fichier en appuyant simplement sur le bouton d’enregistrement, sans perte de données avec une vitesse de transfert atteignant 1 Go/s.

Option de découpage de fichier pour générer un nouveau fichier après un certain temps ou à la suite d’un événement Sélection du taux d’échantillonnage par canal Options de stockage spécifiques par canal pour l’enregistrement des formes d’onde et des données statistiques Réglage de la pl... (le mot est coupé ici ; merci de préciser si vous souhaitez compléter cette partie)

Analyse et post-traitement

Génération de rapports

Export de données

Fonctions mathématiques et voies calculées

Video et son

Options

• kit raildin
• intégration enregistreur autonome
• module thermocouple ou RTD
• Développement de plugins
• Intégration d'hardware de tierces parties

Applications

• Maintenance, service et dépannage
• Essais accoustiques / NVH
• essais véhicules
• Datalogging / enregistreur autonome
• Diagnostic terrain
• Mesures de vibrations
• Mesures de températures
• Mesure rendements électriques
