Ref: Model MD908

Inclinomètre de précision bi axe - 10 à 50° - Détection

  • Inclinomètre bi-axe low cost
  • étendues de mesure: ±10°, ±25°, ±50°
  • Résolution : 0.005°/0.01°/0.02°
  • Boîtier durci IP65 en aluminium
  • Technologie électrolytique
  • Filtre passe-bas analogique
  • Signal de sortie: tension (0-5 VDC ou +/- 2,5VDC), 4-20 mA ou RS-232/485
  • Sortie température
  • Dimensions: 120 x 80 x 60 mm
  • Température d'utilisation : -40 à +85°C
Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Les inclinomètres A904-T, Model C904 “Clinometer Pak 420” et MD900-T sont des inclinomètres biaxiaux low cost électrolytiques. 3 étendues de mesure sont proposées: ±10°/±25°/±50°. La résolution est comprise entre 0.005° et 0.02°. Le signal de mesure est analogique (tension 0-5VDC ou +/- 2,5VDC (A904-T) ou 4-20 mA (Model C904)) ou numérique (RS-232/485 - MD900-T). Pour la version numérique, le paramétrage de la communication série, de la période d'échantillonnage se fait via le firmware. Possbilité d'intégrer le MD900-T à un GPS via les protocoles TCM, NMEA, XDR, BAE et Ashtech.

Une sortie température est incluse pour permettre une compensation des erreurs de mesure liées à la température (Sensibilité du zéro : 10-20 arcsec/C, Sensibilité du gain : 0.03%/°C). Le temps de réponse est 0,15 sec.

Installation

Fixation via 4 vis de 3.2 mm de diamètre. La tension d'alimentation admissible est comprise entre 8 et 24 VDC. Un câble de 3m est fourni en standard. Une plaque pour le montage sur un mur est disponible en option. La température de fonctionnement est de -40 à 85°C. Le boîtier en aluminium est IP65

Applications

  • Mise à niveau de plateformes
  • Mesure de tangage / roulis
  • Surveillance géotechnique
  • Equipements de production
  • Applications OEM
  • mesure et contrôle d'angle
  • Surveillance d'ouvrage
Technologie
Electrolytique
Nombre de composantes
2 Axes
Etendue de mesure
10 / 25 / 50 °
Résolution angulaire
0.001° - 0.01°
Bande passante (-3 dB)
5 Hz
Application
Géotechnique
Non linéarité (% PE)
± 2 %
Signal de sortie
analogique (tension), RS-232/422/485
Sortie analogique
0-5 VDC, 4-20 mA
Interface
RS-485, RS-232
Tension d'alimentation
8-24 VDC
Température de fonctionnement
-40 à 85 °C
Classe de Protection
IP60, IP65
Matériau
Aluminium
Poids
0.015

Configuration

  • Calibration spéciale
  • Connectique (longeur de câble, connecteur)
  • Etendue de mesure
  • Type de sortie (tension, 4-20 mA ou Digital)
  • Version IP65

Afficheur / enregistreur

Produits associés

inclinomètre électrolytique

Tuff Tilt 850

Inclinomètre MEMS géotechnique 1 ou 2 axes IP65 - ±14.5°, ±30° et ±90°
Inclinomètre MEMS géotechnique

Mini Tuff Tilt - A875 & D875

Inclinomètre MEMS géotechnique miniature IP67 analogique / numérique- 5 à 30°
inclinomètres asservi

Model 900 OEM

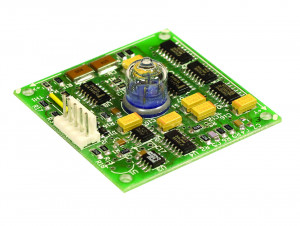

Inclinomètre bi axe analogique - 10 à 50° - low cost OEM
