Ref: LW-2T-60K-S

Capteur de roue dynamométrique 6 composantes - 300 kN - Poids lourd

  • 3 mesures de moment et de force dans des conditions réelles de conduite.
  • Capacités de force : Fx, Fz : 300 kN, Fy (latéral) : 150 kN
  • Capacité en termes de moment : 81 kNm
  • Mesure des accélérations X et Z
  • Sortie de signal : analogique, CAN, EtherCAT, Ethernet/IP et CANFD en option.
  • Surveille les charges combinées d'un ou deux pneus.
  • S'adapte aux roues de 20 pouces et plus
  • Protection de l'environnement
  • Compensation de la température
  • Construction robuste en acier inoxydable
  • Testé selon la norme de résistance à la fatigue SAE J328
  • Bague collectrice interchangeable ou système de télémétrie pour la transmission du signal.
  • Certificat d'étalonnage ISO-17025 inclus
  • Option de location disponible

Télécharger la fiche produit

?

Présentation

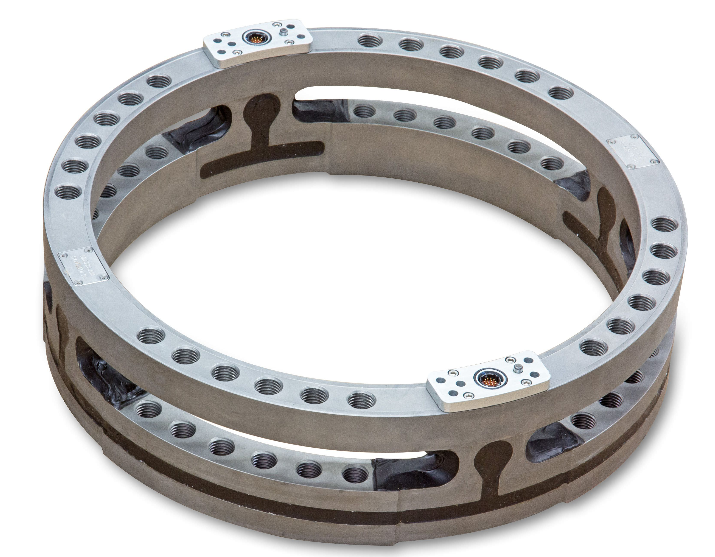

Le capteur de roue dynamométrique 6 composantes LW-2T-60K-S est utilisé pour mesurer les 3 forces et les 3 moments à la roue en roulage, sur des camions de classe 8 ou des véhicules agricoles. Il est constitué de deux anneaux en inox reliés par des corps d'épreuve instrumentés en jauges de contraintes mesurant les efforts et moments au centre du capteur simultanément et indépendamment.

Spécification LW-2T-60K-S
Capacité Fx/Fz 300 kN
Capacité Fy 150 kN
Capacité Mx/My/Mz 81 kN/m
Accélération +/- 55g

Le capteur fournit 6 signaux de sortie analogiques ou sur bus CAN, complétés par les accélérations linéaires X et Z, ainsi que la vitesse et la position de la roue. Les signaux de mesure sont amplifiés et conditionnés dans un amplificateur monté sur le capteur, puis transmis via un collecteur tournant au module de conditionnement CT2.

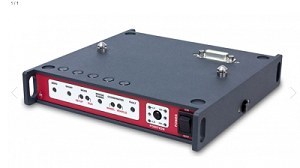

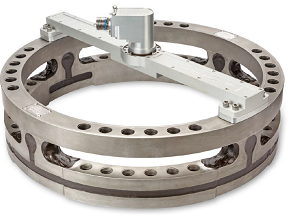

Capteur + amplificateur et Collecteur tournant Module de conditionnement CT2
Capteur + AMP et Slip Ring CT2

Le module de conditionnement transpose les valeurs mesurées dans le référentiel défini par l'utilisateur en temps réel (centre roue, contact pneu route, etc...), puis fournit les informations sur la sortie analogique ou le bus CAN. Ces signaux sont reliés ensuite à la centrale d'acquisition.

Installation et configuration

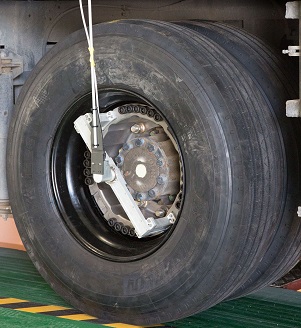

Le capteur LW-2T-60K-S se monte sur le véhicule par l'intermédiaire d'une jante spécifique, en configuration simple ou double.

Jante Simple Jante double
Simple Double

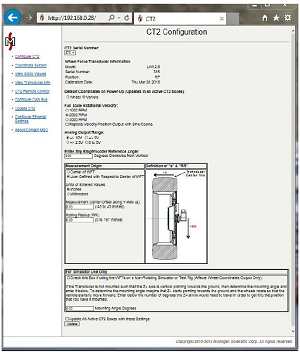

Le capteur est parfaitement étanche, et peut être utilisé sur piste mouillée, enneigée ou boueuse. La configuration et l'initialisation du système se font depuis un simple navigateur Internet sur un PC relié au module de conditionnement CT2 par Ethernet. Aucun autre logiciel n'est requis. Web interface

Applications

  • étude du comportement dynamique
  • test de durabilité
  • étude de performances

Le système est disponible à la vente ou à la location. Pour toute question, contactez nos ingénieurs d'application: contact

Application
Poids-lourd - Agricole
Nombre de composantes
6 Axes
Capacité force radiale (Fx, Fz)
300000 N
Capacité force latérale (Fy)
150000 N
Etendue de mesure couple
81000 Nm
Non linéarité (% PE)
± 1 %
Hystérésis
0.5 % FS
Tension d'alimentation
10 Vcc

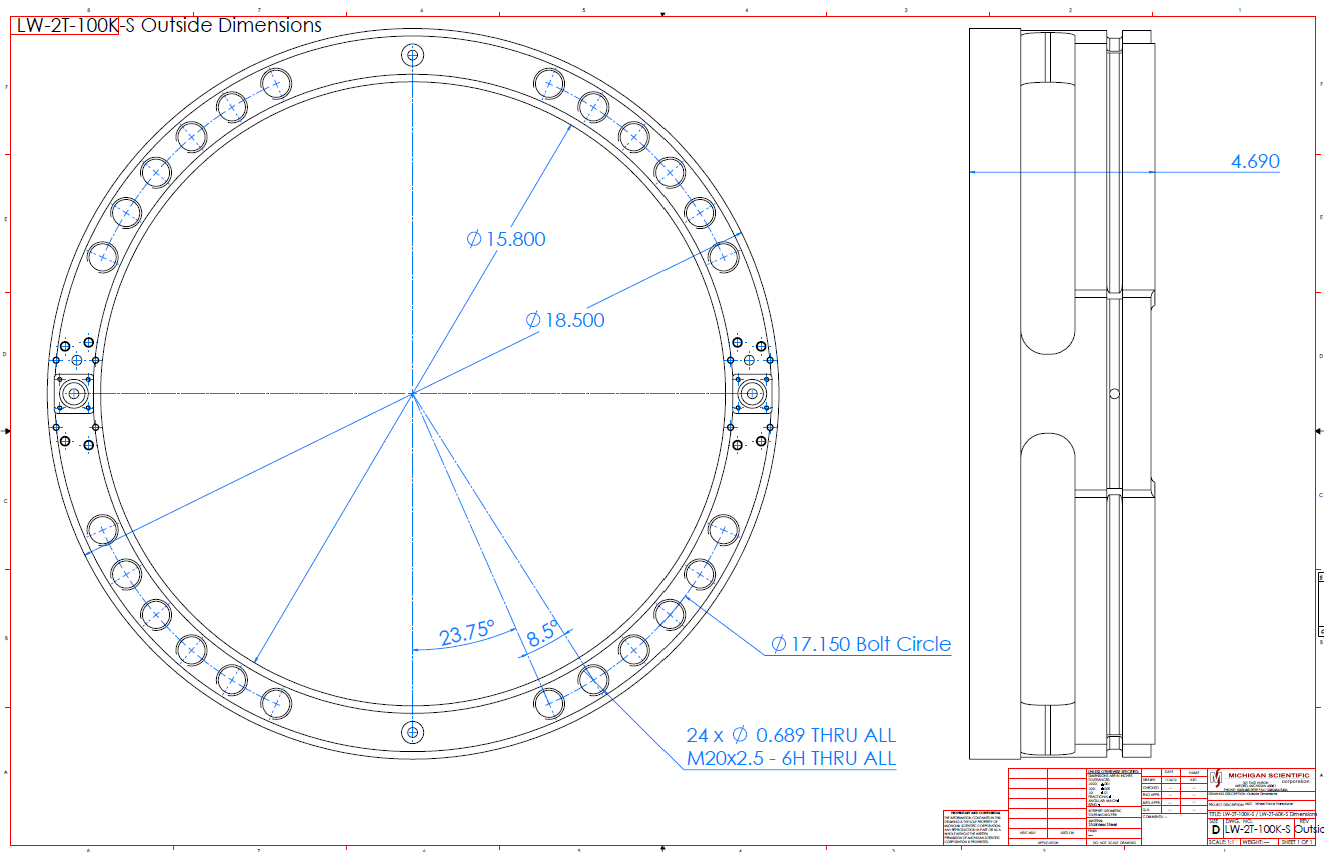

Dimensions en pouces

  • Unités spéciales pour les applications à haute température
  • Conceptions personnalisées avec d'autres sensibilités de sortie / capacités de charge.
  • Jantes
  • Kit de montage du collecteur tournant

Produits associés

6 Axis Wheel Force Transducer

LW-2T-30K

Capteur de force 6 axes - 133 kN - Utilitaire
6 Axis Wheel Force Transducer - 178 kN

LW-2T-40K

Capteur de Force 6 axes - 178 kN- Poids lourd
Capteur de roue 6 axes - 222 kN - Poids Lourd

LW-2T-50K

Capteur de roue 6 axes - 222 kN - Poids Lourd
Capteur de Force 6 axes - 445 kN / 108 kNm - Poids Lourd - Agricole

LW-2T-100K-S

Capteur de Force 6 axes - 445 kN / 108 kNm - Poids Lourd - Agricole
