Ref: LW-2T-40K

Capteur de Force 6 axes - 178 kN- Poids lourd

  • 3 mesures de moment et de force dans des conditions réelles de conduite.
  • Capacités de force : Fx, Fz : 178 kN, Fy (latéral) : 89 kN
  • Capacité en termes de moment : 40 kNm
  • Mesure des accélérations X et Z
  • Sortie de signal : analogique, CAN, EtherCAT, Ethernet/IP et CANFD en option.
  • Surveille les charges combinées d'un ou deux pneus.
  • S'adapte aux roues de 15 pouces et plus
  • S'adapte aux moyeux de Ø275mm et plus petits.
  • Protection de l'environnement
  • Compensation de la température
  • Construction robuste en acier inoxydable
  • Testé selon la norme de résistance à la fatigue SAE J328
  • Bague collectrice interchangeable ou système de télémétrie pour la transmission du signal.
  • Certificat d'étalonnage ISO-17025 inclus
  • Option de location disponible

Télécharger la fiche produit

?

Présentation

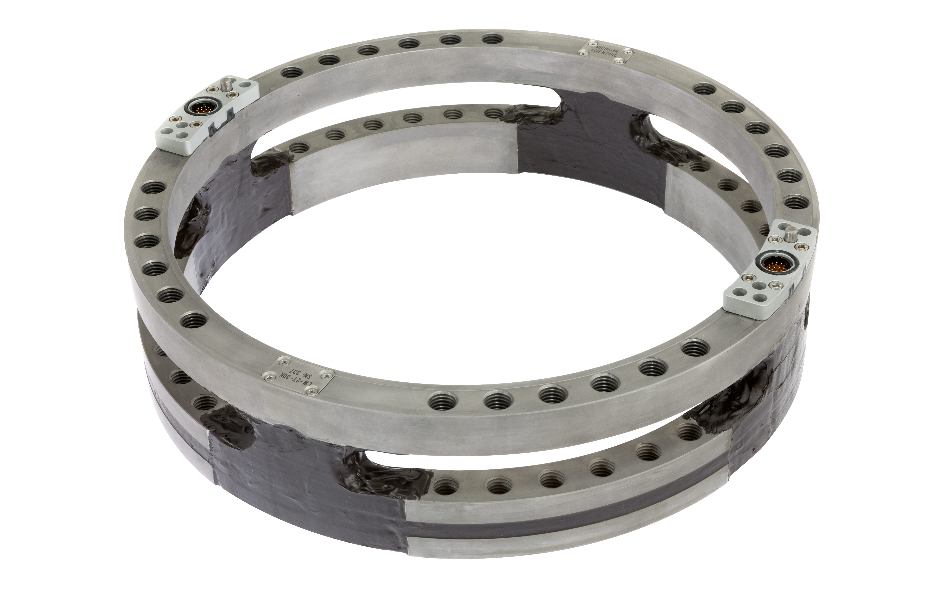

Les capteurs de force de roue LW-2T-40K fournissent 3 forces et 3 moments à la roue sur les camions, les équipements tout-terrain et les grands chariots élévateurs. Capacité de force : 178 kN / Capacité de moment : 40 kNm. Ce modèle fournit des signaux de sortie indépendants pour les forces verticales, latérales et longitudinales ainsi que pour les moments de carrossage, de braquage et de couple. Il est complètement étanche, ce qui le rend idéal pour les mesures sur route et hors route. L'ensemble amplificateur / collecteur correspondant se monte facilement sur le transducteur. Il amplifie et numérise les signaux du transducteur avant qu'ils ne traversent la bague collectrice.

Spécifications

Capacité de force maximale, [Fx, Fz] (radial) 178 kN
[Fy] (lateral) at Tire Patch 89 kN
Capacité de couple maximale [Mx, My, Mz] 40 kNm for My
Gamme d'accéléromètres +/- 55g
Capteur Ponts à jauges de contrainte à 4 bras
Non-linéarité ≤ 0.75% de la sortie pleine échelle
Hysteresis < 0.5% de la sortie pleine échelle
Sensibilité de l'axe transversal après correction < 0.5% de la sortie pleine échelle
Plage de température, en fonctionnement -40°C to 125°C
Résolution angulaire 0.17°
Poids 10 kg

Installation et transmission des données

L'ensemble amplificateur/bague collectrice correspondant se monte facilement sur le transducteur. Il amplifie et numérise les signaux du transducteur avant qu'ils ne traversent la bague collectrice.

Boîte d'interface pour transducteur CT2

  • Transformation des coordonnées en temps réel et compensation de la diaphonie.
  • Fonctions de mise à zéro, d'étalonnage du shunt et de mise hors tension du pont faciles à utiliser.
  • Sorties de signaux analogiques, CAN et Ethernet simultanées.
  • Page Web intégrée permettant à l'utilisateur de modifier les options de configuration, de déplacer l'origine de la mesure WFT, de visualiser les valeurs statiques du transducteur, de créer un fichier .dbc.

Package amplificateur et collecteur tournant

  • Accéléromètres internes X et Z
  • Encodeur haute résolution pour la mesure de la position et de la vitesse
  • Puce interne contenant toutes les valeurs de calibration, zéro et shunt.
  • Fournit le conditionnement du signal et l'amplification des signaux des jauges de contrainte du transducteur.
  • Numérise les signaux du transducteur, de l'encodeur et de l'accéléromètre.
  • Supporte les bagues collectrices

Applications

  • évaluation du comportement de conduite (confort, adhérence)
  • Tests de freinage
  • Tests de détection des nids de poule
  • Tests de changement de voie
  • dynamique du véhicule
  • Tests de durabilité
  • mesures de rotation sur 6 axes sur banc d'essai
  • test des pneus

Application
Poids-lourd - Agricole
Nombre de composantes
6 Axes
Capacité force radiale (Fx, Fz)
178000 N
Capacité force latérale (Fy)
89000 N
Etendue de mesure couple
40000 Nm
Non linéarité (% PE)
± 0.75 %
Hystérésis
0.5 % FS
Tension d'alimentation
10 Vcc
  • Taille du moyeu (diamètre du cercle primitif) : ≤ 11".
  • Taille de la jante : ≥ 15"
  • Moyeux plus grands PCD (en utilisant des adaptateurs de moyeu en deux parties)
  • Unités spéciales pour les applications à haute température
  • Conceptions personnalisées avec d'autres sensibilités de sortie / capacités de charge.
  • Bague collectrice résistante aux intempéries
  • Encodeur / Amplificateur (avec ou sans affichage)
