Ref: LW-2T-100K-S

Capteur de Force 6 axes - 445 kN / 108 kNm - Poids Lourd - Agricole

  • Capteur 6 composantes pour véhicule ou banc de test
  • Capacité radiale max (Fx, Fz) : 445 kN
  • Capacité latérale max (Fy): 225 kN
  • Capacité moments (Mx, My, Mz): 108 kNm
  • Mesure 3 forces et 3 moments
  • Signal de sortie : analogique, Ethernet ou CAN
  • Transmission du signal : filaire (collecteur tournant), télémétrie en option
  • Mesure les accélérations sur les axes X et Z
  • Montage sur jante de taille >= 22,5" et moyeux Ø285mm & Ø335mm
  • Capteur en acier Inoxydable étanche à la pluie / neige / boue
  • Option achat ou location

Télécharger la fiche produit

?

Présentation

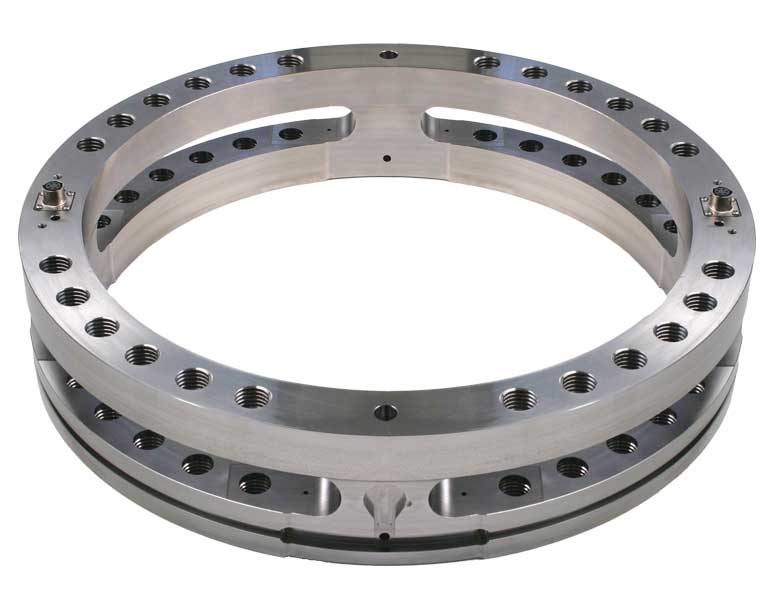

Le capteur de roue dynamométrique 6 composantes LW-2T-100K-S est utilisé pour mesurer les 3 forces et les 3 moments à la roue en roulage, sur des camions de classe 8 ou des véhicules agricoles. Il est constitué de deux anneaux en inox reliés par des corps d'épreuve instrumentés en jauges de contraintes mesurant les efforts et moments au centre du capteur simultanément et indépendamment.

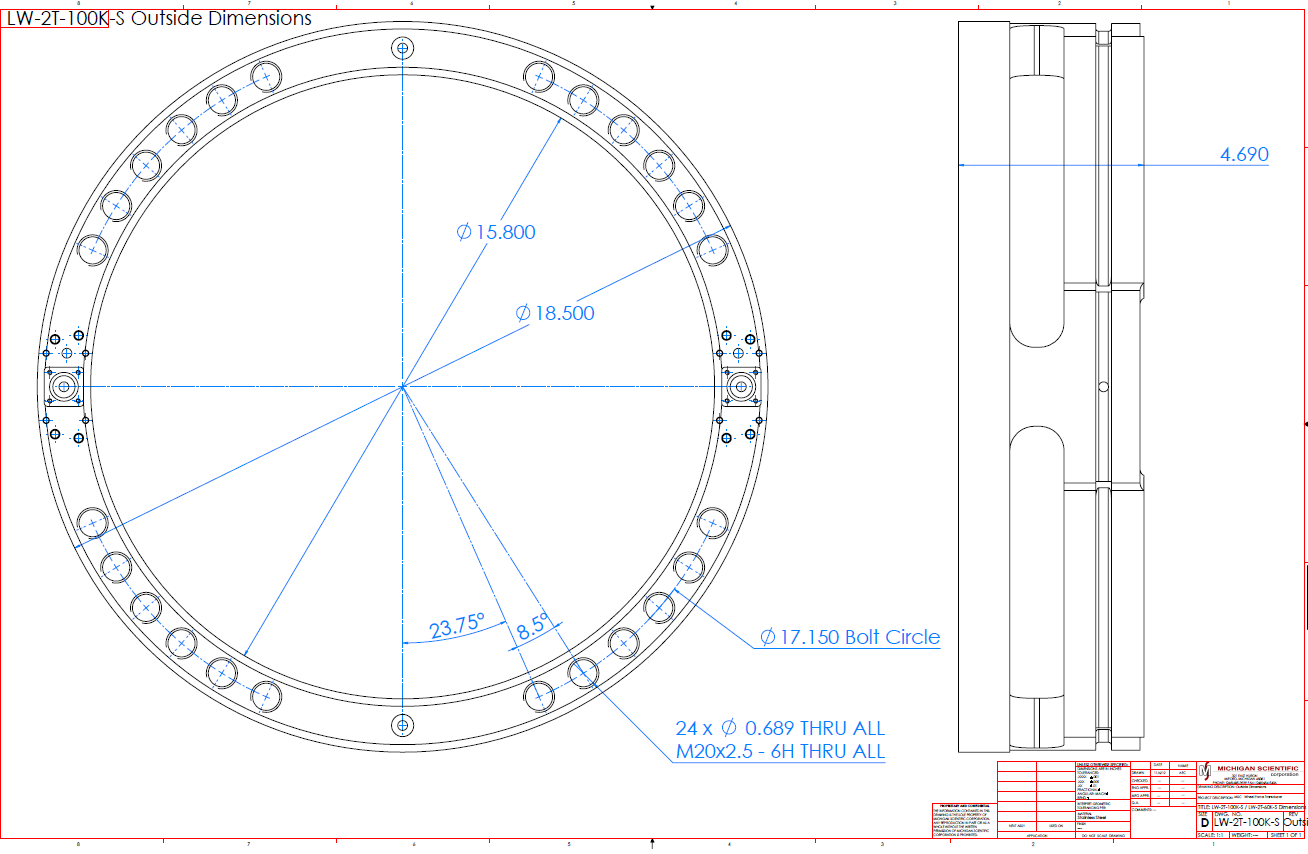

Spécification LW-2T-100K-S
Capacité Fx/Fy 450 kN
Capacité Fz 225 kN
Capacité Mx/My/Mz 108 kN/m
Accélération +/- 55g

Le capteur fournit 6 signaux de sortie analogiques ou sur bus CAN, complétés par les accélérations linéaires X et Z, ainsi que la vitesse et la position de la roue. Les signaux de mesure sont amplifiés et conditionnés dans un amplificateur monté sur le capteur, puis transmis via un collecteur tournant au module de conditionnement CT2.

Capteur + amplificateur et Collecteur tournant Module de conditionnement CT2
Capteur + AMP et Slip Ring CT2

Le module de conditionnement transpose les valeurs mesurées dans le référentiel défini par l'utilisateur en temps réel (centre roue, contact pneu route, etc...), puis fournit les informations sur la sortie analogique ou le bus CAN. Ces signaux sont reliés ensuite à la centrale d'acquisition.

Installation et configuration - Véhicule ou banc de test

Le capteur LW-2T-100K-S se monte sur le véhicule par l'intermédiaire d'une jante spécifique, en configuration simple ou double.

Jante Simple Jante double
Simple Double

Le capteur est parfaitement étanche, et peut être utilisé sur piste mouillée, enneigée ou boueuse.

Le capteur LW-2T-100K-S se monte également sur banc de test à l'aide de pièces d'adaptation prévues à cet effet.

La configuration et l'initialisation du système se font depuis un simple navigateur Internet sur un PC relié au module de conditionnement CT2 par Ethernet. Aucun autre logiciel n'est requis. Web interface

Applications

  • étude du comportement dynamique
  • test de durabilité
  • étude de performances

Le système est disponible à la vente ou à la location. Pour toute question, contactez nos ingénieurs d'application: contact

Application
Poids-lourd - Agricole
Nombre de composantes
6 Axes
Capacité force radiale (Fx, Fz)
445000 N
Capacité force latérale (Fy)
225000 N
Etendue de mesure couple
108000 Nm
Non linéarité (% PE)
± 1 %
Hystérésis
0.5 % FS
Sortie analogique
0-10 VDC
Tension d'alimentation
10 Vcc
  • Special Units for high temperature applications
  • Custom designs with alternative output sensitivities / load capacities
  • Weatherproof Slip Ring
  • Encoder / Amplifier (with or without display)
