Ref: LTR

Palpeur potentiométrique linéaire 0-10 à 0-300mm

  • Type : Capteur de déplacement linéaire potentiométrique - Type palpeur
  • Etendue de mesure : de 0-10 à 0-300 mm
  • Non-linéarité: 0,25% (0,1% en option)
  • Sortie: potentiométrique, 0-10V ou 4-20 mA
  • Sortie radiale connecteur (DIN43650) ou câble
  • Montage : Pattes de fixation
  • Température d'utilisation : de -30 °C à 100 °C
  • Construction : Aluminium & Inox
  • Durée de vie : 100 millions de cycles
  • Protection : IP40

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le LTR est un capteur de déplacement linéaire potentiométrique de type palpeur à ressort de rappel. Disponible en 10 étendues de mesure comprises entre 0-10mm et 0-300mm, il est alimenté en tension continue, et est disponible en 3 types de sortie : potentiométrique, 0-10V ou 4-20 mA

Le signal de sortie est linéaire avec la position absolue (ex: non-linarité : < ± 0,20mm pour 100mm de déplacement)

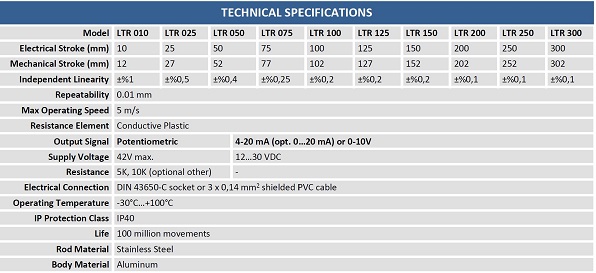

Spécifications

Installation

Le corps du capteur est en Aluminium, la partie mobile en inox. Le corps du capteur LTR est fixée à l'aide de 2 brides de fixation.

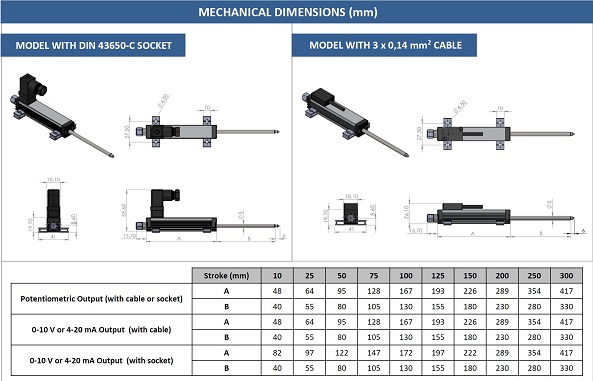

Dimensions

La connectique électrique est au choix un connecteur (DIN 43650) ou un câble, en position radiale.

Applications

  • Mesures de déplacement linéaire
  • Instrumentation de machines outils
  • Surveillance de position
  • Banc de test
Technologie
potentiomètre linéaire
Etendue de mesure
0 à ±50 mm, ±51 à ±250 mm, ± 251 à ±2 m
Non-répétabilité
0.01 % FS
Non linéarité (% PE)
± 0.25 %
Bande passante (-3 dB)
10000 Hz
Signal de sortie
0-10VDC, 4-20 mA
Température de fonctionnement
-30 à 100 °C
Classe de Protection
IP65, IP67
alimentation
1-42V ou 12..30VDC
Matériau
Plastique
Connectique
Connecteur ou câble

Dimensions

Connectique

  • Connectique (connecteur ou câble, position)
  • Montage
  • Etendue
  • Enregistreur
