Ref: Standard Series

Capteur à câble de précision - 50 mm à 2 m - Sortie analogique ou TTL

Capteur de déplacement à câble
Robuste et économique
Etendues de mesure : 0-50mm à 0-2 m
Signal de sortie : 0-10V, 0-5V, 4-20mA, TTL, ratiométrique
Non-linéarité : 0.10 à 0,25% PE
Répétabilité : 0.015% de l'étendue de mesure
Résolution : infinie
Zero et gain ajustables sur certains modèles
Sortie vitesse de câble en option
Construction : Aluminium IP40

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

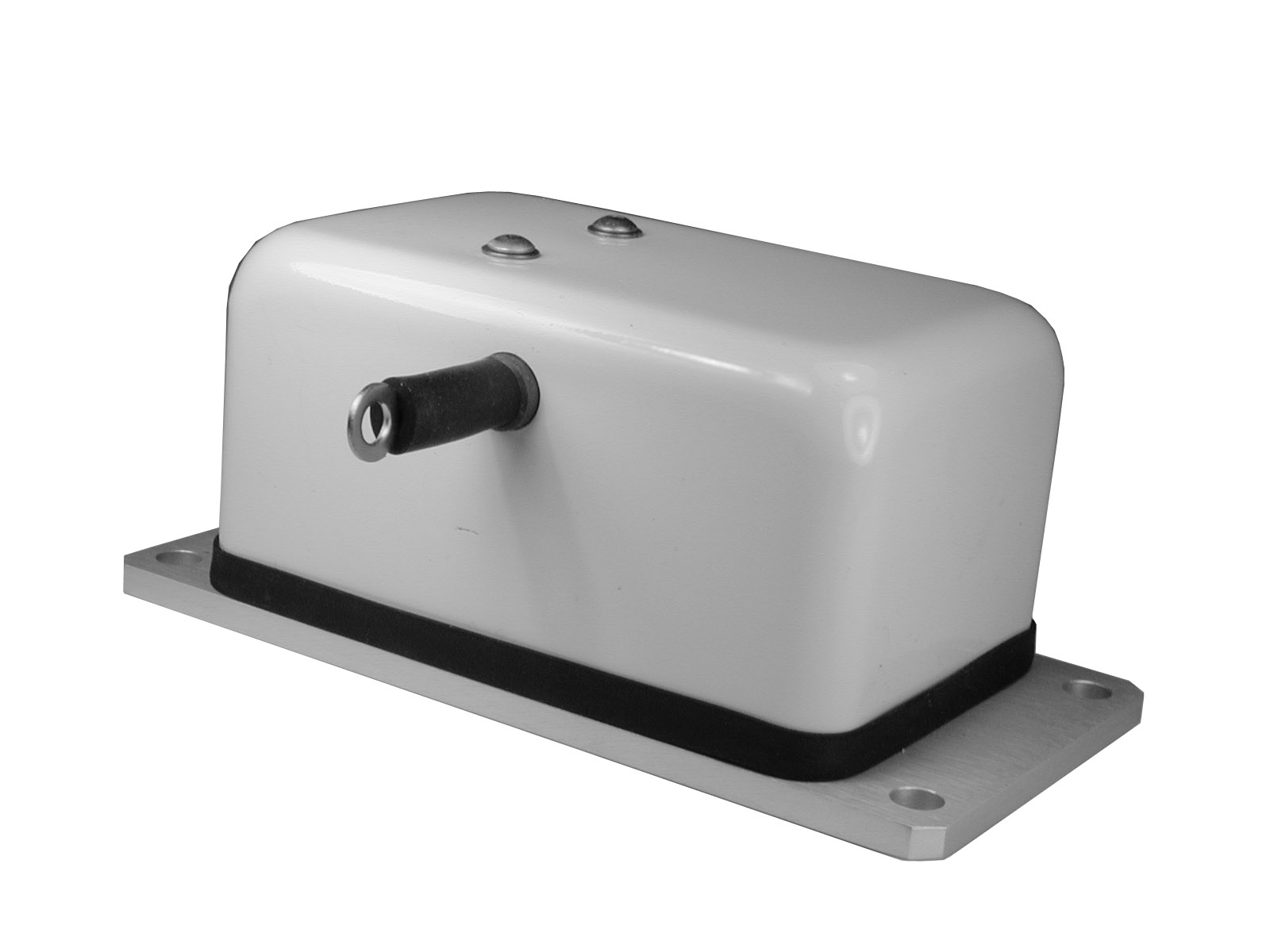

La série de capteurs de déplacement à câble STANDARD (PA, PB, P420, P510, EP, V, VP) est une solution robuste et économique pour la mesure de la position linéaire et / ou de la vitesse linéaire dans un environnement industriel sec et propre. Le corps du capteur en aluminium est IP40.

La série STANDARD comprend 13 étendues de mesure comprises entre 50 mm et 2 m, et 7 types de signal de sortie analogiques (ratiométrique, circuit en pont, 4-20 mA, 0 à 5 ou 0 à 10 VCC, ± 10 VCC, ± 5 VCC) ou numérique (TTL en quadrature). Le gain et l'offset sont réglables sur certains modèles. Certains modèles fournissent également une mesure de la vitesse linéaire.

Versions disponibles (Lien vers les documentations sur la référence)

	[PA]	[PB]	[P420]	[P510]	[ EP]	[ V]	[VP]
	Standart	Réglage Zéro-gain	Sortie 4-20 mA	Sortie tension amplifiée	Sortie codeur	Sortie vitesse	Vitesse + dépl
étendue de mesure	50 mm à 2 m	50 mm à 2 m	50 mm à 2 m	50 mm à 2 m	250 mm à 2 m	2 m	50 mm à 2 m
Principe de mesure	Potentiomètre	Potentiomètre	Potentiomètre	Potentiomètre	Codeur angulaire	Tachomètre	Tacho+ pot
Résolution	infinie	infinie	infinie	infinie	20 à 300µm	Infinie	infinie
non-linéarité	± 0,25%	± 0,25%	± 0,30%	± 0,30%	± 0,03%	± 0.1 %	± 0,25%
Tension d'alimentation	1 - 30 VDC	1 - 30 VDC	9 to 35 VDC	9 to 35 VDC	+5 VDC ±5% or 8-28 VDC	Auto	1 - 30 VDC
Signal de sortie	92-98% de l'alimentation	0-18% de l'alimentation	4-20 mA	0-5, +/-5, 0-10, +/- 10 VDC	2 créneaux TTL en quadrature	78 à 20 mVcc/Vcc/S	78 à 20 mVcc/Vcc/S

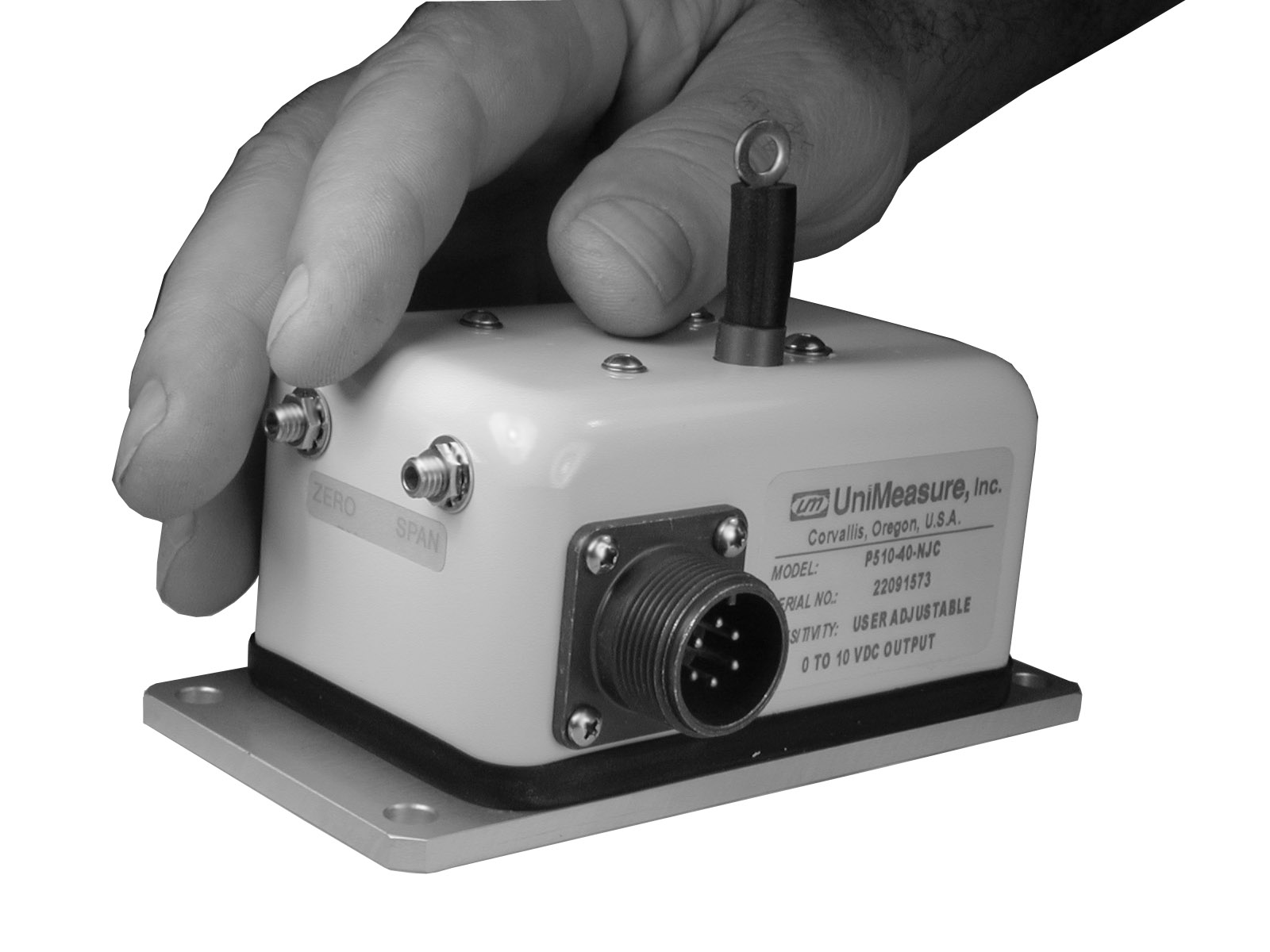

Gain / zero réglables	NON	OUI	OUI	OUI	OUI	-	NON

Installation

Le câble est directement ou indirectement lié au déplacement à mesurer ce qui permet un déplacement non normal ou non linéaire. La mesure peut être déportée par des extensions de câble. Le corps du capteur et le câble sont fixés sur la partie fixe ou mobile de la mesure. Le connecteur du STANDARD est composé de câbles entremêlés et protégé par une couche d'uréthane renforcée.

Applications

Les capteurs STANDARD sont recommandés pour :

les applications statique en produit
les essais statiques de laboratoire
Le génie civil et le bâtiment
Surveillance de position
Ruture d'échantillons

Technologie: Capteur à câble
Etendue de mesure: ±51 à ±250 mm, ± 251 à ±2 m
Non-répétabilité: 0.015 % FS
Non linéarité (% PE): ± 0.15 , 0.2 , 0.3 %
Sortie analogique: 0-10 VDC, 0-5 VDC, 4-20 mA, ± 10 VDC, Codeur Incrémental
Température de fonctionnement: -40 à 95 °C
Classe de Protection: IP40
Tension d'alimentation: 12-29 VDC
Poids: 0.6
Matériau: Aluminium

Option	Spécifications disponibles

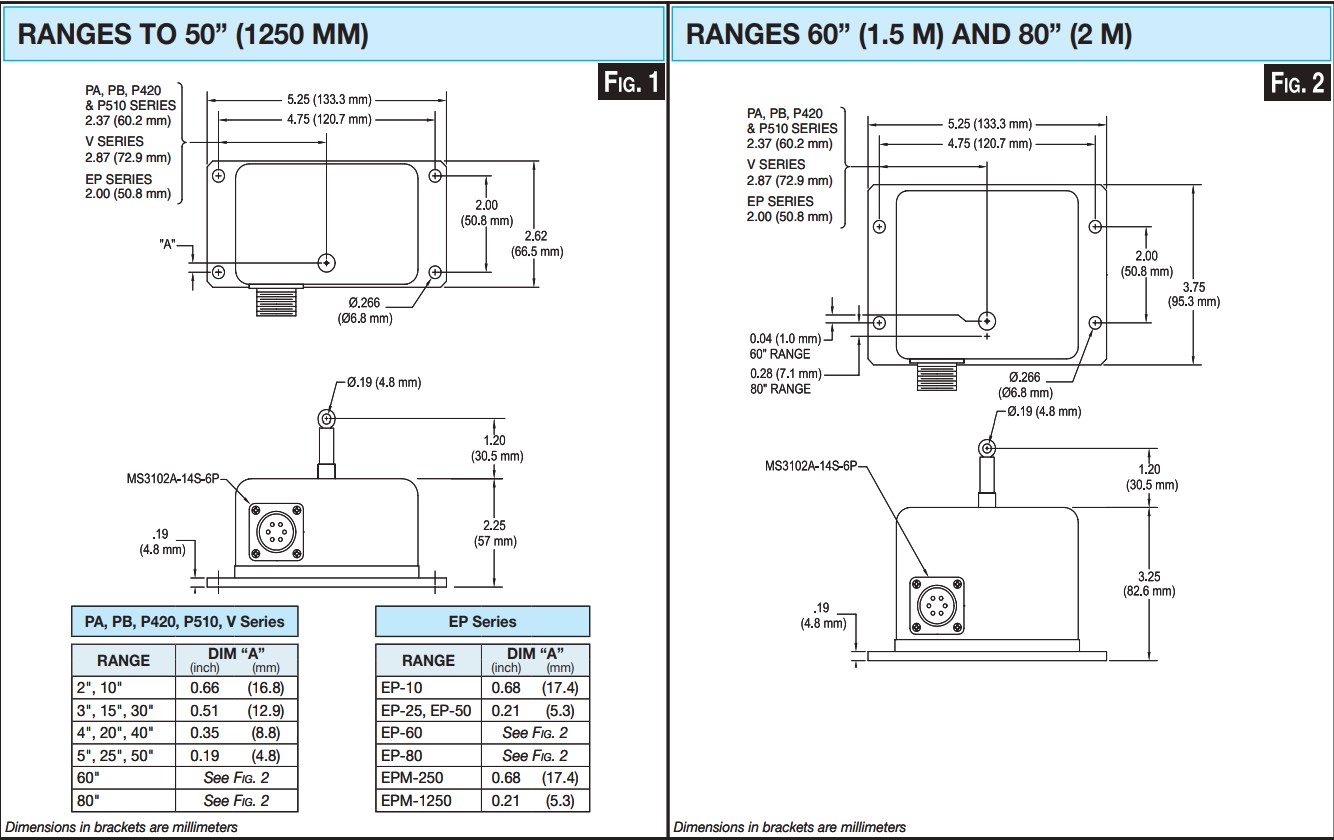

Etendue de mesure	50mm / 70mm / 96mm / 120mm / 250mm / 390mm / 500mm / 640mm / 750mm / 1mm / 1,25m / 1,5m / 2m

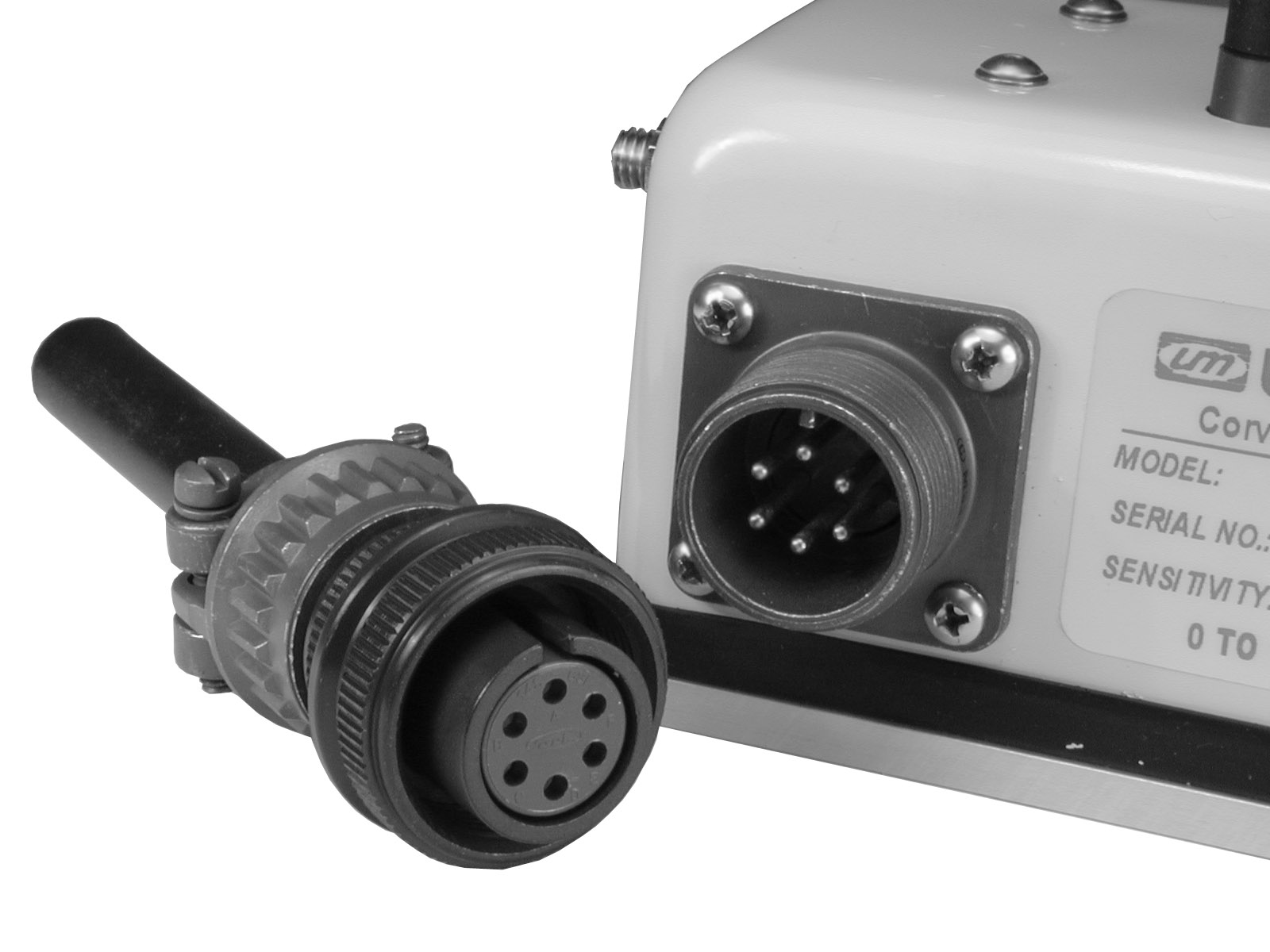

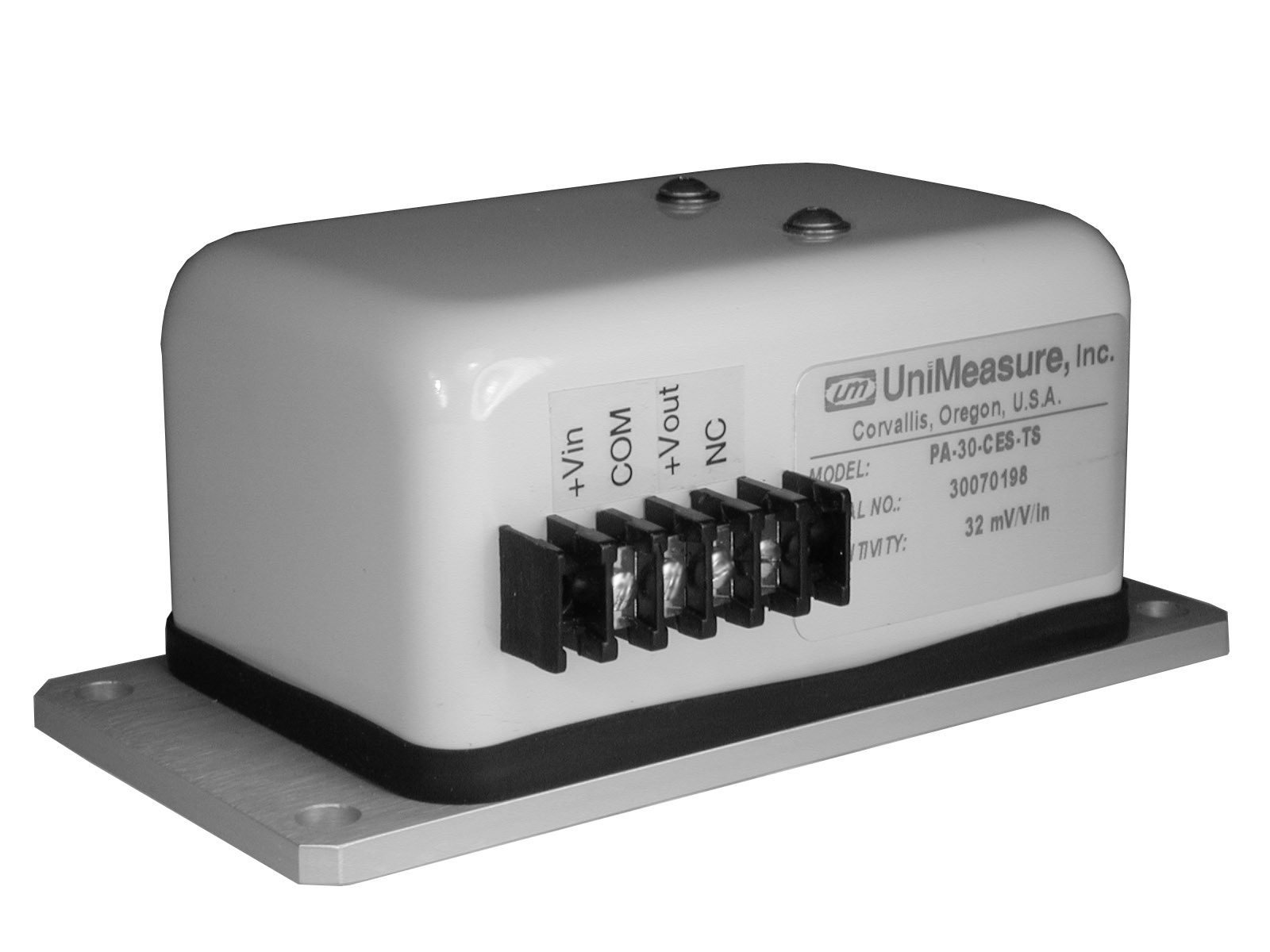

Interface électrique	Connecteur (Position) ou Bornier
Câble	Réduction ou Augmentation de la tension à câble, filtre à poussière, position du câble, Matériau (nylon ou acier)
Type de potentiomètre	Anneau percé / Attaches
