Ref: LP3030

Balance de force multi-composantes ±15kN à ±75kN

  • Etendue de mesure : Fxyz : 15 kN / 45 kN ou 75 kN
  • Non linéarité : < +/- 0.5 % PE
  • Dimensions : 400 x 300 x 100 mm
  • Limite de moment : jusqu'à 7,5kNm en flexion, et 12 kNm en torsion
  • Certifié Fatigue pour env. 60% de la pleine charge
  • Signal de sortie : 3,3 mV/V
  • Construction: Acier inoxydable IP65
  • Température d'utilisation : de -40°C à +149°C
  • Sortie câble de 3m
  • Certificat de calibration ISO-17025
  • Boîtier de jonction en option

Télécharger la fiche produit

?

Plateforme de force triaxe haute résistance

La plateforme de charge LP-3030 TR3D est une plateforme de charge compacte conçue pour avoir une capacité de force et de moment plus élevée que les cellules de charge individuelles. La plate-forme de charge intègre quatre cellules de charge triaxe pour mesurer les forces et les moments nets agissant sur la plate-forme. Les cellules de charge peuvent être connectées à la boîte de jonction JB3, qui combine les signaux et fournit les forces nettes sur trois canaux.

Les cellules de charge sont fabriquées en acier inoxydable de haute qualité et ont des revêtements étanches, ce qui les rend résistantes à la corrosion et aux conditions environnementales difficiles. La compensation de température des cellules de charge garantit une sortie stable sur une large plage de températures. La plaque supérieure comporte une série de trous taraudés pour la fixation d'équipements, des échantillons d'essai ou des montages d'usinage.

Possibilités de concevoir des plateformes avec d'autres charges et/ou dimensions sur demande.

Spécifications

Installation

L'introduction de l'effort se fait via les trous taraudés sur la plaque supérieure. Sur la face inférieure, l'installation se fait via 4 vis excentrées. Les dimensions compactes facilitent l'intégration et simplifient l'usinage des pièces d'adaptation

La plateforme LP3030 est alimentée en tension 2,5 à 10VDC, le signal de sortie est de 3,3mV/V pour les 12 voies. La plateforme est livrée avec un câble de 3,05m de longeur et un certificat d'étalonnage NIST. Des modules de conditionnement, des boîtiers de jonction et des systèmes d'acquisition sont disponibles en option.

Dimensions

Boîtier de jonction JB3

Le JB3 combine les 12 voies de sorties de la plateforme LP3030 pour recréer un vecteur d'effort unique 3 composantes Fx Fy Fz total. La version passive restitue les efforts sous forme mV/V, la version actvive en une tension +/- 10V.

Architecture

Applications

  • Endurances banc
  • machines spéciales
  • robotique
Type de capteur
Plateforme
Etendue de mesure Fx, Fy
15000 / 45000 / 75000 N
Etendue de mesure Fz
15000 , 45000 , 75000
Nombre de composantes
3 Axes
Moment max
1500 2500 4500 7500 12000 Nm
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.5 %
Compensation en température
24 à 93 °C
Température de fonctionnement
-49 à 150 °C
Sensibilité au Zéro
0.2 %PE/°C
Signal de sortie
3.3 mV/V
Résistance du pont
250 Ω
Tension d'alimentation
10 Vcc
Connectique
Cable 3m
Direction de mesure
Traction + Comp.
Matériau
Acier
Classe de Protection
IP65
Poids
21
Plage d'effort à mesurer
5kN - 250 kN
Application
Fatigue

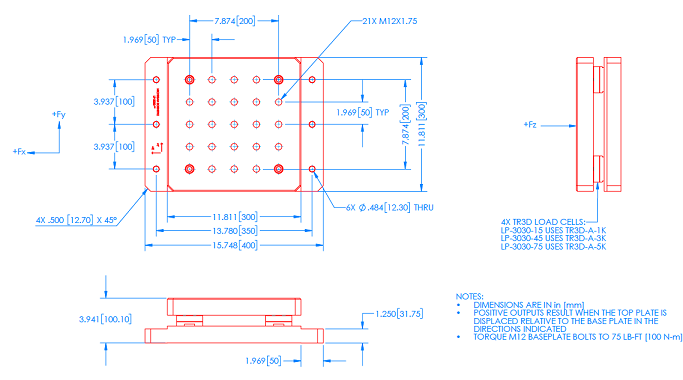

Dimensions

  • Les connecteurs et la longueur de câble peuvent être spécifiés
  • Boîtier de jonction
  • Conditionneur pour capteur de force
  • Afficheurs numérique
