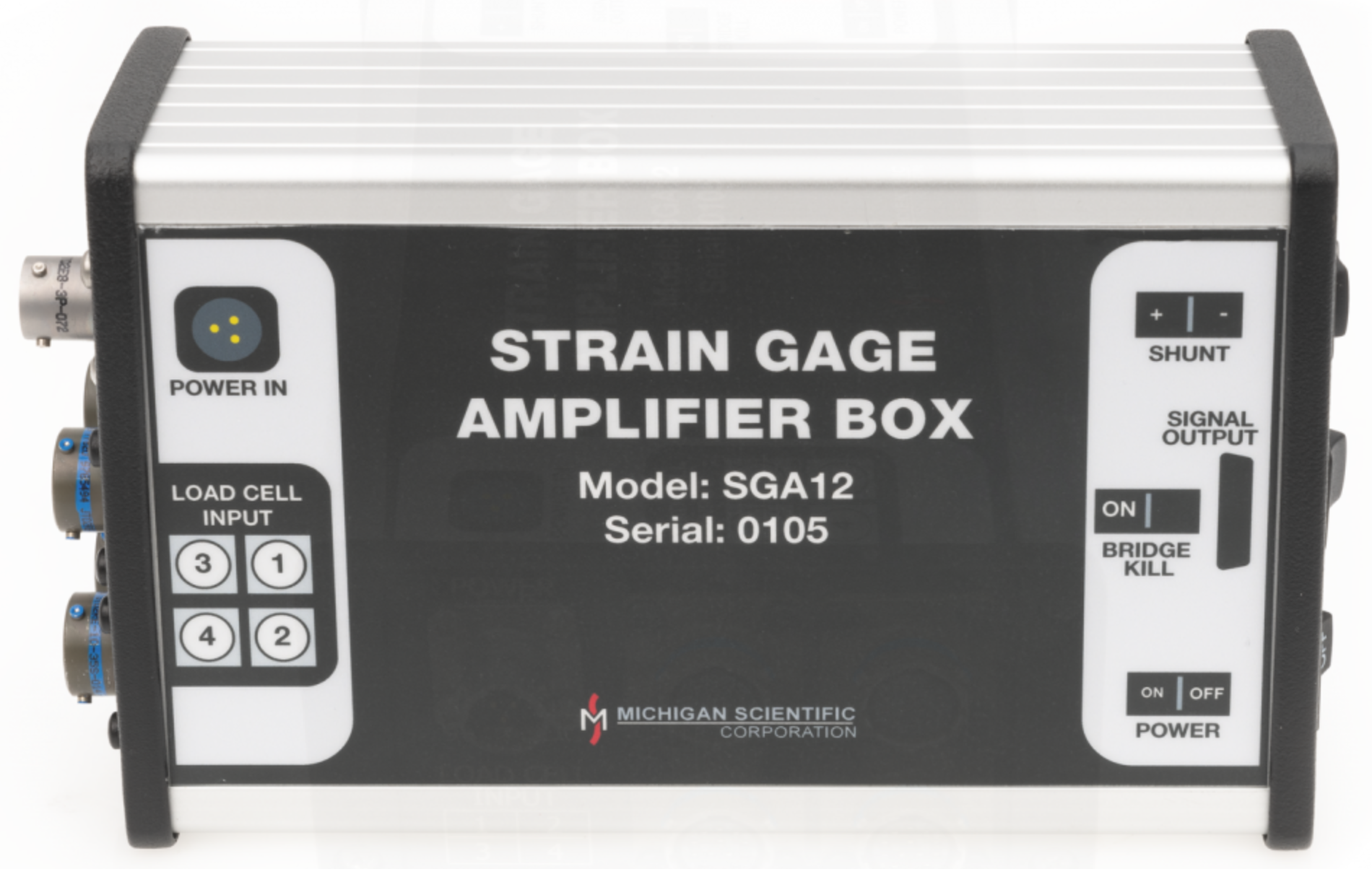

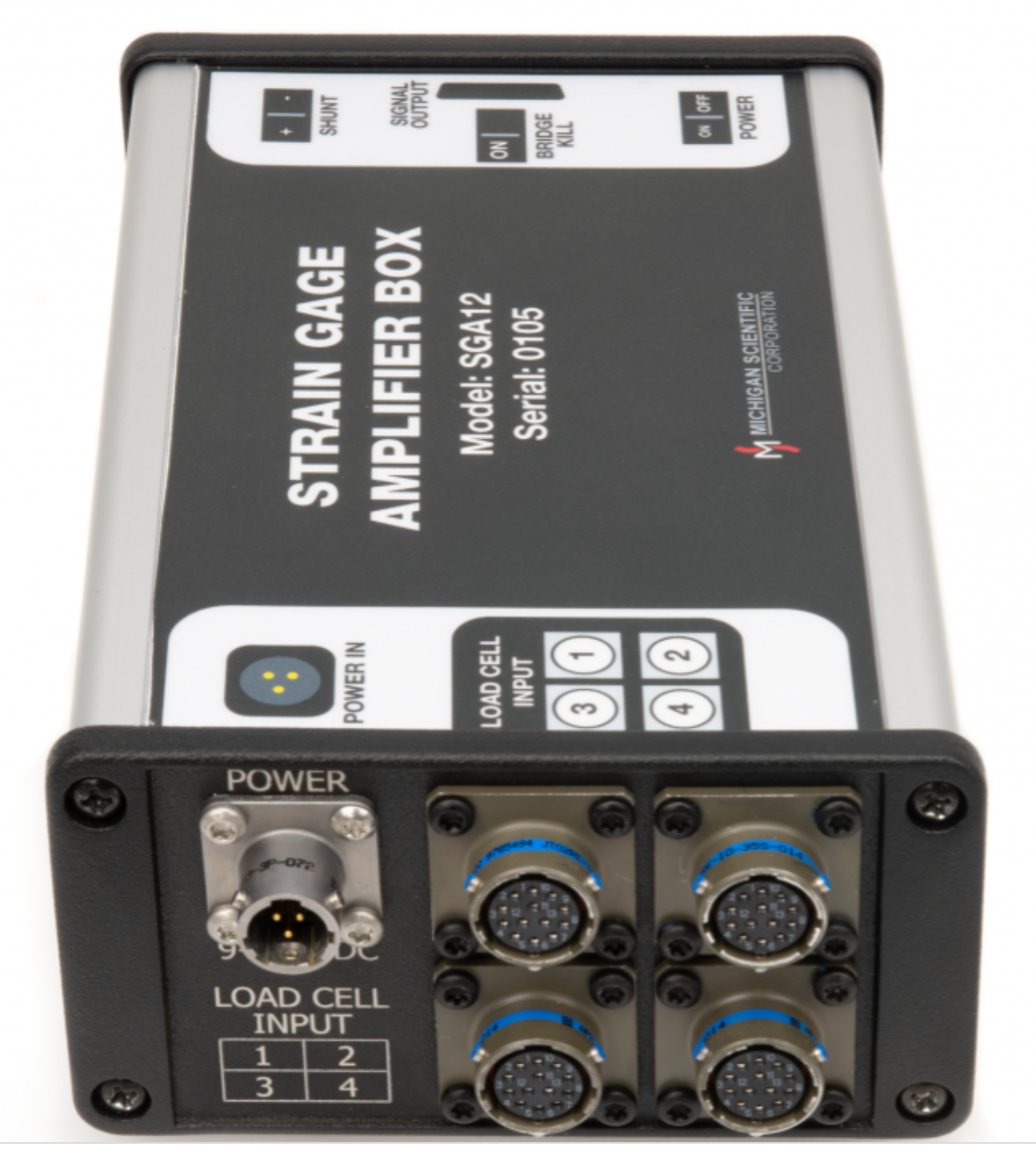

Ref: SGA12A

Module de conditionnement pour 4 capteurs de force 3 axes

  • Conditionneur de jauges 12 voies haute précision miniature
  • idéal pour 4 capteurs de force 3 axes
  • Précision: 0,40%
  • Alimentation : +/- 15 VDC
  • Signal de sortie: +/- 10VDC
  • Gain : 100 et 2000 V/V
  • Résistance de shunt activable à distance
  • Réponse fréquentielle : 20kHz à 40kHz selon le gain sélectionné
  • Température de fonctionnement : -40 à 125°C
  • Nombre de voies ajustable en option

Télécharger la fiche produit

?

Introduction

Le SGA12A est un module permettant le conditionnement précis de jusqu'à 12 ponts complets de jauges de contraintes. Le SGA12A :

  • alimente les jauges avec une tension d'excitation finement régulée
  • amplifie le signal de sortie, via un gain sélectionnable de 100 à 2000 V/V
  • permet la vérification du système à l'aide d'une résistance de shunt activable à distance. Le gain d'amplification et les résistances de shunt sont accordés en usine au capteur à jauges.

Le module SGA12A inclut en standard 12 amplificateurs miniatures indépendants pour jauges de contrainte. Le nombre de voies peut être modifié en option.

En option également : la possibilité de multiplexer les signaux de mesure. Ceci permet d'amplifier plusieurs signaux de mesure dans les 3 directions à moindre coût.

Le module SGA12A est idéal pour le conditionnement des capteurs de plateformes conçues sur la base de 4 capteurs de force 3 composantes de la série TR3D.

Applications

  • Robotique
  • Mesure multi-composantes
  • Automobile
Type d'électronique
Conditionneur
Voies d'entrée
12
Signal d'entrée
Pont de jauges
Sortie analogique
± 10 VDC
Datalogger
non
Tension d'alimentation
± 15 Vcc
Classe de Protection
IP40
Matériau
Plastique
  • Résistance
  • Gain
  • Nombre de voies
  • Multiplexage
  • connectique
  • capteur de forces
