Ref: TR6D-C-40K

Capteur de force 6 composantes haute capacité - fatigue

  • Capteur de force 6 composantes
  • Etendue de mesure Force : Fyxz : 178 kN
  • Etendue de mesure Moments : Mx, My, Mz : 9,5 kNm
  • Non linéarité : < 0,5 % PE (X, Y), < 1,5 % PE (Z), 0,5% pour les 3 moments
  • Dimensions [mm] : 152,40 x 152,40 x 76,20
  • Signal de sortie : 1,5 à 5 mV/V
  • Construction: Acier inoxydable IP65
  • Température d'utilisation : de -40°C à +149°C
  • Sortie connecteur + Câble de 3m
  • Certificat de calibration ISO-17025 + matrice de découplage intervoies 6x6 inclus

Télécharger la fiche produit

?

TR6D-C - Capteur de force 6 composantes pour essais de fatigue

Le TR6D-C-40K de Michigan Scientific mesurent les efforts et les moments simultanément dans 3 directions perpendiculaires FX, Fy, Fz Mx, My, Mz jusqu'à resp. 178kN par axe en force, et 9.5 kNm en moment. Ce capteur à jauges de contrainte se distinguent par une conception robuste (capteur de fatigue, boîtier acier inox résistant aux projections d'eau, température d'utilisation: -40 à 150°C), l'excellente stabilité de la mesure, une sensibilité à la température limitée, et une précision élevée pour les étendues de mesure (0,5% à 1,5% de la pleine échelle selon les axes).

Spécifications

Modèle TR6D-C-16K TR6D-C-20K TR6D-C-40K
Etendue de mesure Fxyz : 71 kN Fxyz : 89 kN Fxyz : 178 kN
Moment (par axe) - Nm 1400 4500 9500
Signal de sortie 0.5 mV/V nominal, Fx, Fy, Fz, 3.0 mV/V nominal, Mx, My, 0.8 mV/V nominal, Mz 1.5 mV/V nominal, Fx, Fy, Fz, 5.0 mV/V nominal, Mx, My, 1.75 mV/V nominal, Mz 1.5 mV/V nominal, Fx, Fy, Fz, 5.0 mV/V nominal, Mx, My, 1.75 mV/V nominal, Mz
Dimensions [mm] 101,60 x 101,60 x 50,80 152,40 x 152,40 x 76,20 152,40 x 152,40 x 76,20
Poids kg kg 7,5 kg
Filetage M12 x 1.75 M20 x 2.5 M20 x 2.5

Installation

L'introduction de l'effort se fait via 8 filetages M20 x 2.5 répartis sur les surfaces supérieures et inférieures du capteur. L'intégration de fait via la conception de brides de montage spécifiques. Le capteur est alimenté en tension 2,5 à 10VDC, le signal de sortie est de 1,25mV/V à 1,5mV/V pour les 6 composantes. Le capteur est livré avec un câble détachable de 3,05m de longeur. Des modules de conditionnement et d'acquisition sont disponibles en option.

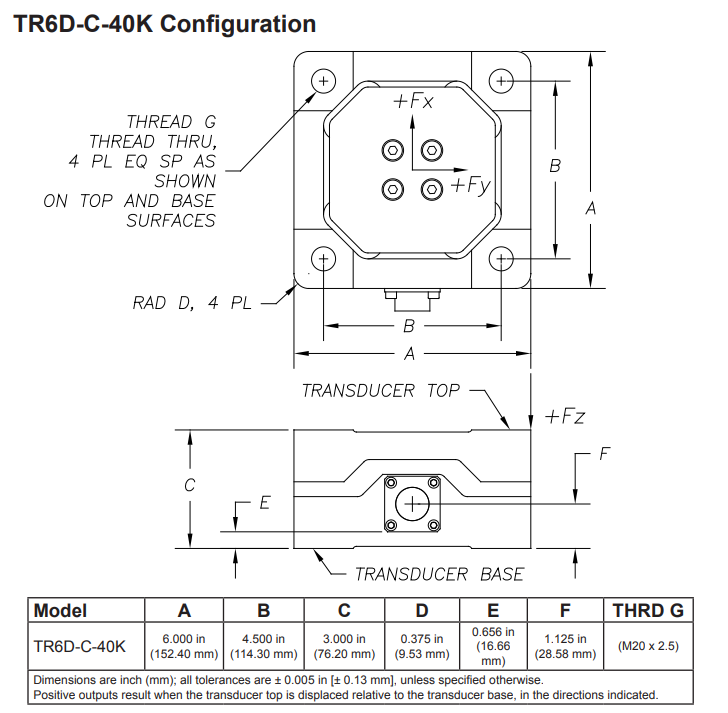

Dimensions

Applications

  • Endurances banc
  • essais véhicules
  • machines spéciales
Type de capteur
Capteur 6 axes
Etendue de mesure Fx, Fy
178000 N
Etendue de mesure Fz
178000
Etendue de mesure couple
9500 Nm
Nombre de composantes
6 Axes
Moment max
9500 Nm
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Compensation en température
24 à 93 °C
Température de fonctionnement
-40 à 149 °C
Sensibilité au Zéro
0.2 %PE/°C
Sortie analogique
± 10 VDC
Signal de sortie
1.5 mV/V
Tension d'alimentation
10 Vcc
Connectique
Connector output
Direction de mesure
Traction + Comp.
Matériau
Acier
Classe de Protection
IP65
Poids
7.5
Plage d'effort à mesurer
5kN - 250 kN

Dimensions

  • Electronique d'acquisition
  • Conditionneur pour capteur de force
  • Afficheurs numérique
  • Electronique d'acquisition
  • Conditionneur pour capteur de force
  • Afficheurs numérique
