Ref: LCS130 - 500 à 2000 kg

Capteur de pesage à appui central | 500 kg à 2 tonnes | Précision C3

  • Capteur de pesage à appui central
  • Capacités : 500kg, 1tonne, 2 tonnes
  • Classe de précision : C3 (0.04 %)
  • Protection à la surcharge : 300%
  • dimensions: 130mm x 32mm x 32mm;
  • Introduction de l'effort : 1 x taraudages M12x1.75;
  • Sortie : 2 mV / V
  • Alimentation : 10 Vcc max
  • Sortie câble 6m 6 fils;
  • Acier 1.4542 IP67 durci
  • Temperature de fonctionneement : -10 à 85°C
  • Poids: 770 à 1030 gr

Télécharger la fiche produit

?

Présentation

Le capteur de pesage à jauges de contraintes LCS130 est conçu pour la mesure de charges jusqu'à 2 tonnes. Le LCS130 est fixé au bâti à l'aide de 2 trous traversants ø13. La transmission de l'effort est réalisée via 1 taraudage M12. La pesée est déterminée par la flexion du capteur sous sous la charge.

Les étendues de mesure disponibles sont: 500kg, 1 et 2 tonnes. La classe de précision C3 répond aux standards européens pour l'intégration aux balances industrielles. La sensibilité nominale est de 2 mV / V.

De nombreuses solutions sont disponibles pour l'amplification et la visualisation de la mesure:

  • afficheurs
  • Boitiers de jonction
  • Amplificateurs miniature GSV-1M

Spécifications

Etendue de mesure 500kg, 1 et 2 tonnes
Classe de précision C3 (0,04) %
Dimensions 130mm x 32mm x 32mm
Signal de sortie 2mV/V
Limite de charge 300%
Matériau Acier, IP67
Température de fonctionnement -10 à 85°C
Connectique câble, 6 fils, 6m

Installation

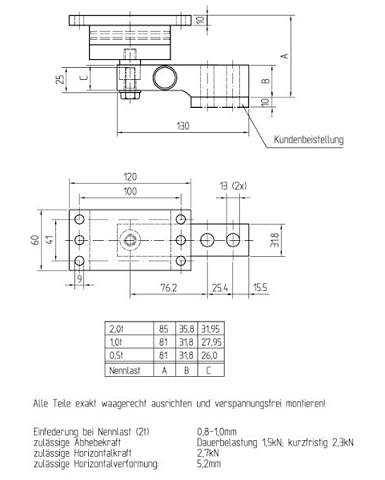

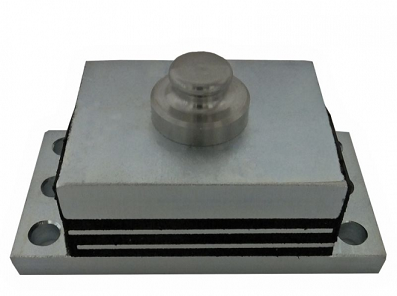

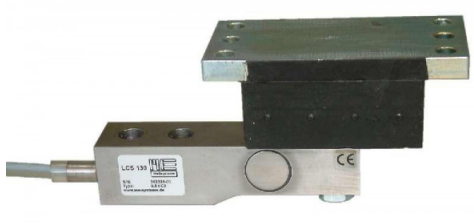

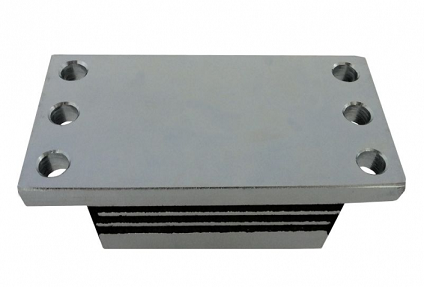

Le capteur LCS130 est généralement intégré dans des balances industrielles. L'utilisation d'elastomères type EL120 permet de garantir une précontrainte identique sur les 3 ou 4 capteurs utilisés.

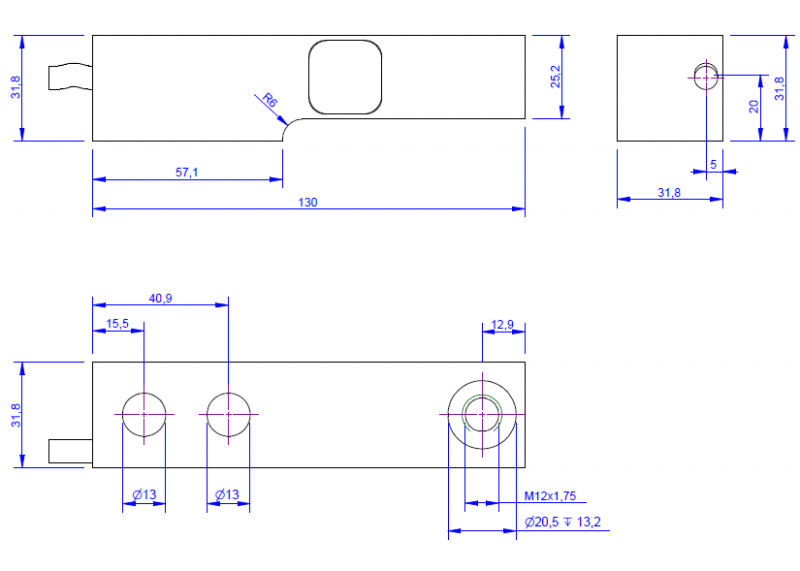

Dimensions

Applications

  • Balance industrielle
  • Bancs de test
  • Médical
Type de capteur
Capteurs de pesage
Etendue de mesure Fz
500kg , 1000kg , 2000kg
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.3 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-30 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.008 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
0.5 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
1 m STC-31V-4
Direction de mesure
Flexion
Déflection Fz
0.1 mm
Surcharge
300 %PE
Construction
Aluminium ou Inox
Classe de Protection
IP65
Plage d'effort à mesurer
5kN - 250 kN
Application
Haute Précision, low cost, Miniature

  • étendue de mesure
  • Longueur de câble
  • TEDS
  • Plage de température spéciale
  • Ajouter un connecteur au câble
  • Instrumentation
