Ref: LCB70 - 2 ou 5 kg

Capteur de pesage à appui central | 2 ou 5 kg

  • Capteur de pesage à appui central
  • Capacités : 2kg, 5kg
  • Classe de précision : 0.1 %
  • Protection à la surcharge : 300%
  • dimensions: 70 mm x 15 mm x 22 mm;
  • Introduction de l'effort : 2 x taraudages M3;
  • Sortie : 2 mV / V
  • Alimentation : 10 Vcc max
  • Sortie câble 0,4 m STC-31V-4;
  • Aluminium IP66 durci
  • Temperature de fonctionneement : -30 à 70°C
  • Poids: 42gr

Télécharger la fiche produit

?

Présentation

Le capteur de pesage à jauges de contraintes LCB70 est conçu pour la mesure de charges jusqu'à 5g. Le LCB70 est fixé au bâti à l'aide de 2 trous traversants ø3. La transmission de l'effort est réalisée via 2 taraudages M3. La pesée est déterminée par la flexion du capteur sous sous la charge.

Les étendues de mesure disponibles sont: 2 et 5kg. La précision est de 0,1% pour une sensibilité nominale de 2 mV / V.

De nombreuses solutions sont disponibles pour l'amplification et la visualisation de la mesure:

  • afficheurs
  • Amplificateur miniature GSV-1M

Spécifications

Etendue de mesure 2, 5 kg
Classe de précision 0,1 %
Dimensions 70 mm x 15 mm x 22 mm
Signal de sortie 2mV/V
Limite de charge 300%
Matériau Aluminium, IP66
Température de fonctionnement -30 à 70°C
Connectique Cable output, 4 conductors, 0,4m

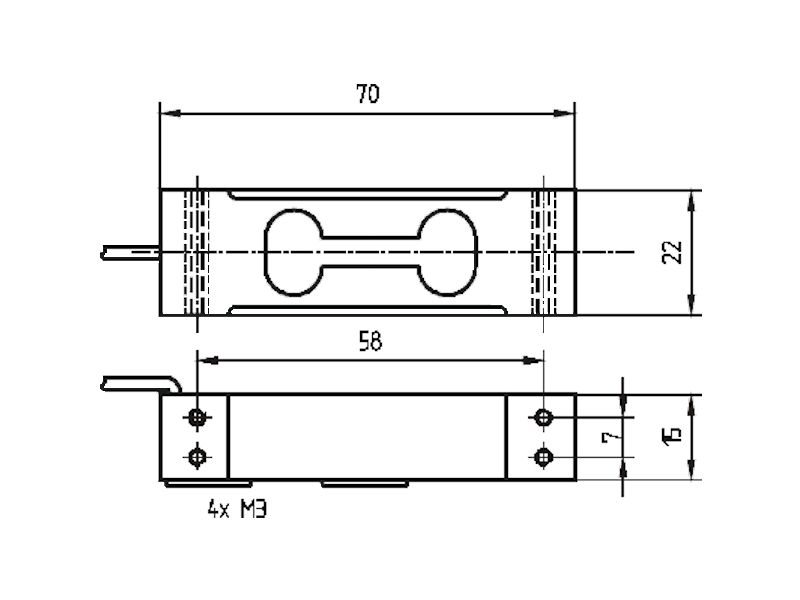

Dimensions

Applications

  • Balance industrielle
  • Bancs de test
  • Médical
Type de capteur
Capteur poutre
Etendue de mesure Fz
2kg , 5kg
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.3 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.008 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
0.5 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
1 m STC-31V-4
Direction de mesure
Flexion
Déflection Fz
0.1 mm
Surcharge
400 %PE
Construction
Aluminium ou Inox
Classe de Protection
IP65
Plage d'effort à mesurer
⩽ 250 N, 250 N - 5 kN
Application
Haute Précision, low cost

  • étendue de mesure
  • Longueur de câble
  • TEDS
  • Plage de température spéciale
  • Ajouter un connecteur au câble
  • Instrumentation
