Ref: LCF-2330

Servo Inclinomètre biaxe de précision - ±1 à ±90° - Sortie analogique

  • Inclinomètre à pendule asservi biaxe
  • Amortissement de l'élément sensible par fluide visqueux
  • Etendues de mesure disponibles: ± 1°, ±3°, ±14,5°, ±30°, ±60° et ± 90 °
  • non-linéarité : 0,02 à 0,05 % selon étendue de mesure
  • Résolution : 1 µ radian
  • Bande passante :
  • Insensible aux accélérations transverses
  • Résistance aux chocs: 1000 g
  • Signal de sortie : ± 5 Vcc ou 4-20 mA
  • Sortie température en option
  • Température d'utilisation : -40 à +80°C
  • étanche IP65
  • Alimentation : +/-12Vcc à +/- 18 Vcc (version +/- 5VDC) ou 20-30 VDC (version 4-20 mA)

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

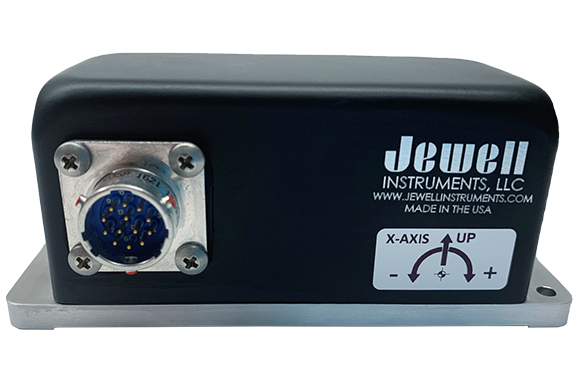

LCF-2330 est un inclinomètre biaxe compact et robuste, répondant aux besoins de précision les plus élevés. La mesure de l'angle extrêmement fine se fait par mesure de la gravité au moyen d'un plateau inertiel asservi et d'un détecteur optique. La précision obtenue est supérieure à 0.03% de la pleine échelle pour une bande passante atteignant 30Hz et une résolution exceptionnelle de 1µrad.

Le modèle LCF-2330 réalise une mesure sur 2 axes pour des étendues de mesure comprises entre ±1.0 et ±90.0°. Le signal de sortie est ± 5.0V ou 4-20 mA. La sensibilité à la température est extêmement faible (< 0.0003V/° sur la plage ±90.0°).

La conception du LCF-2330 permet une mesure précise et fiable dans des environnements sévères en température (température de fonctionnement: -40 à +80°C), vibrations (20 grms), chocs (limite de choc: 1000g), bruités, humides ou poussiéreux (boitier aluminium anodisé IP65).

Spécifications

Sortie +/- 5VDC

Etendue de mesure ±1° ±3° ±14,5° ±30° ±60° ±90°
Non-linéarité 0,05% 0,05% 0,02% 0,02% 0,02% 0,02%
[0° Output (V) ±0.10 ±0.04 ±0.02 ±0.02 ±0.02 ±0.02
Bande passante [Hz] 0-0.5 0-2 0-15 0-20 0-30 0-30
Alimentation ±12 to ±18 ±12 to ±18 ±12 to ±18 ±12 to ±18 ±12 to ±18 ±12 to ±18
Température de fonctionnement [°C] -40 à 80 -40 à 80 -40 à 80 -40 à 80 -40 à 80 -40 à 80

Sortie 4-20 mA

Etendue de mesure ±1° ±3° ±14,5° ±30° ±60° ±90°
Non-linéarité 0,05% 0,05% 0,02% 0,02% 0,02% 0,02%
[0° Output (V) ±0.10 ±0.04 ±0.02 ±0.02 ±0.02 ±0.02
Bande passante [Hz] 0-0.5 0-2 0-15 0-20 0-30 0-30
[Alimentation 20-30 20-30 20-30 20-30 20-30 20-30

Installation

Le montage de l'inclinomètre LCF-2330 sur l'application est réalisé par l'intermédiaire de 3 vis M3. L'inclinomètre peut être livré sur embase, permettant de réduire la hauteur de 6mm. La connection électrique se fait via un connecteur PT06A-10-6S monté sur l'inclinomètre. Des connecteurs et des cables sont disponibles en option.

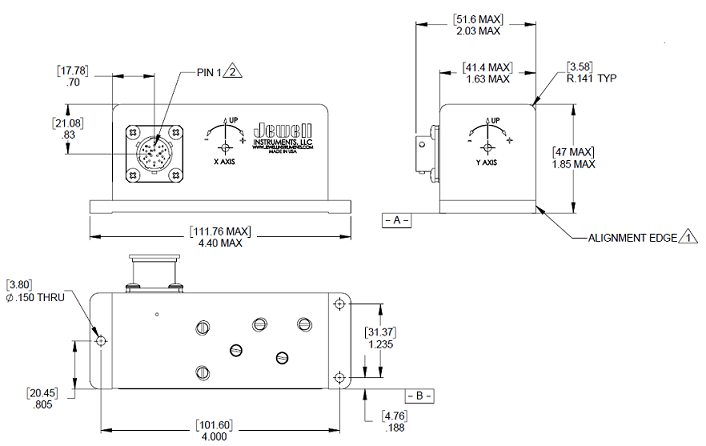

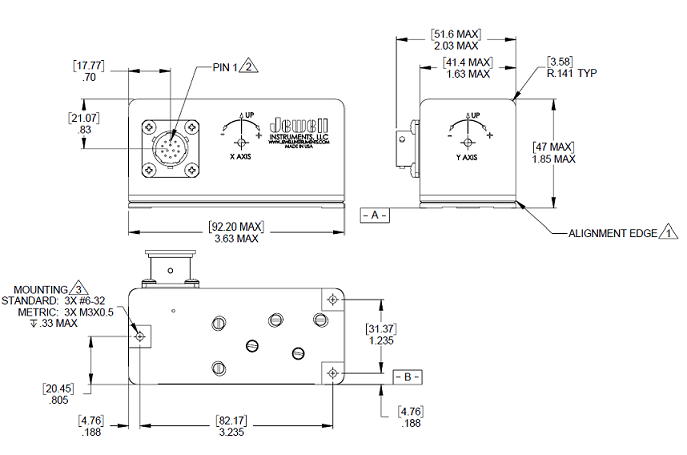

Dimensions

Version standard Version flange

Applications

  • Niveau de Radar / Antenne
  • Assiette de plateformes
  • Surveillance de structures (ponts, bâtiments)
  • Aéronautique
  • le contrôle d'accélération pour les trains et métros automatisés
  • Surveillance sismique
  • Niveau de plateforme offshore
  • surveillance 2-axes sur machine de production
Technologie
Asservi / inertiel
Nombre de composantes
2 Axes
Etendue de mesure
1 / 3 / 14.5 / 30 / 90 °
Résolution angulaire
0.000001°- 0.001°
Bande passante (-3 dB)
0.5 , 2 , 15 , 20 , 30 Hz
Application
Haute Précision
Non linéarité (% PE)
± 0.05 , 0.02 %
Signal de sortie
analogique (tension)
Sortie analogique
± 5 VDC
Interface
aucune
Tension d'alimentation
10 Vcc
Connecteur
PT06A-10-6S
Classe de Protection
IP65
Matériau
Acier
Poids
0.280
Remarque
Sortie température en option

Version standard

Version flange

Les configurations

  • Plage de mesure
  • SIgnal de sortie : +/-5VDC ou 4-20mA
  • flange oui/non
  • avec ou sans certification
  • filetages métriques ou imperial
  • Sortie température

Les options

  • câble longueur 1.8 à 5m
  • Calibration spéciale

Références

LCF-2330-A/B-C-D-E

  • A/B = étendue de mesure
  • C = type de filetage: M = métrique, vide = impérial
  • D = avec (FB) ou sans base
  • E = sortie température (TS avec avec, vide = sans) ex: LCF-2330-90/90-M-TS: capteur +/- 90°, vis métriques, sans base, avec sortie température
  • Câble
  • Connecteur
  • Afficheur
  • Acquisition

Produits associés

inclinomètre de précision

DXI-100 - DXI-200

Inclinomètre 1 ou 2 axes haute précision | 1° à 60° | haute résistance | Sortie RS-485
inclinomètre de précision

LSOX

Servo Inclinomètre durci 1 axe - 1 à 90° - haute précision - IP66 - sortie analogique
inclinomètre de précision 2 axes

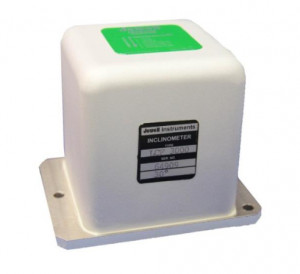

LCF-3000
