Ref: KS180 - Effort palier

Capteur effort palier à double flexion | ±5kN à ±30kN

  • Capteur de force à double poutre de flexion
  • Pour la mesure de l'effort exercé sur le palier à semelle 2 trous
  • Arbre de diamètre 20mm - entraxe de fixation : 97 à 158 mm
  • Etendues de mesure : ±5kN, ±10kN, ±15kN, ±20kN, ±30kN
  • Précision : 0.5 % de la pleine échelle
  • Protection à la surcharge : 150%
  • dimensions: 130 mm x 36 mm x 25 mm...200 mm x 54 mm x 34 mm;
  • Introduction de l'effort : 2x taraudages M12x1,75, 2x taraudages M12x1,75;
  • Sortie : 1 mV / V
  • Alimentation : 10 Vcc max
  • Sortie câble 5 m cable 2x2x0,25/PUR;
  • tool steel, zinc-plated IP65
  • Temperature de fonctionneement : -10 à 85°C

Télécharger la fiche produit

?

Présentation

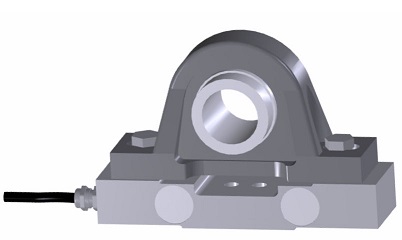

Le capteur de force à jauges de contraintes KS180 est conçu pour la mesure d'efforts sur les paliers à semelle 2 trous jusqu'à +/- 30kN. Le KS180 est fixé au bâti à l'aide de 2 trous traversants M12. La transmission de l'effort depuis la fixation du palier est réalisée via 2 taraudages M12x1.75. La mesure de force est déterminée par la flexion du capteur sous la charge.

Le KS180 est en acier IP65. La température de fonctionnement nominale, de -10 à 85°C. Grâce à sa conception en double poutre, le capteur de force KS180 offre une tolérance aux efforts transverses élevée. Les étendues de mesure disponibles sont: ±5kN, ±10kN, ±15kN, ±20kN, ±30kN. La précision est de 0,5% pour une sensibilité nominale de 1 mV / V. La connectique consiste en un câble de sortie, 5m, 4 fils.

Les dimensions du capteur sont alignées sur les dimensions des paliers à semelle auto-aligneurs INA.

Spécifications

Etendue de mesure ±5kN, ±10kN, ±15kN, ±20kN, ±30kN
Précision 0,5 %
Non-linéarité 0,1 %
Dimensions 130 mm x 36 mm x 25 mm...200 mm x 54 mm x 34 mm
Signal de sortie 1 mV/V
Entraxe 97 à 158 mm

Conditionnement et acquisition

Le capteur de force KS180 est alimenté entre 1 et 10 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un Afficheur, un conditionneur . ou un module d'acquisition.

Applications

  • Mesure d'efforts de palier
Type de capteur
Effort Palier
Etendue de mesure Fz
5kN , 10kN , 15kN , 20kN , 30kN
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.3 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.008 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
1 m STC-31V-4
Direction de mesure
Traction + Comp.
Déflection Fz
0.1 mm
Surcharge
400 %PE
Construction
Aluminium ou Inox
Classe de Protection
IP65
Plage d'effort à mesurer
5kN - 250 kN
Application
low cost

5kN/97

5kN/103

5kN/126

10kN/138

10kN/150

15kN/97

15kN/103

20kN/118

20kN/126

30kN/138

30kN/150

30kN/158

  • étendue de mesure
  • Longueur de câble
  • TEDS
  • Plage de température spéciale
  • Ajouter un connecteur au câble
  • Instrumentation
