Ref: KS420 - Effort palier

Capteur effort palier à double flexion | ±10kN à ±50kN

  • Capteur de force à double poutre de flexion
  • Pour la mesure de l'effort exercé sur le palier à semelle 2 trous
  • Arbre de diamètre 80mm - entraxe de fixation : 232 mm
  • Etendues de mesure : ±10kN, ±20kN, ±50kN
  • Précision : 0.1 % de la pleine échelle
  • Protection à la surcharge : 150%
  • dimensions: 420 x 80 x 40mm;
  • Introduction de l'effort : 2x taraudages M24x3, 4x perçages 19;
  • Sortie : 1 mV / V
  • Alimentation : 10 Vcc max
  • Sortie câble 5 m cable 2x2x0,25/PUR;
  • tool steel, zinc-plated IP65
  • Temperature de fonctionneement : -10 à 85°C

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

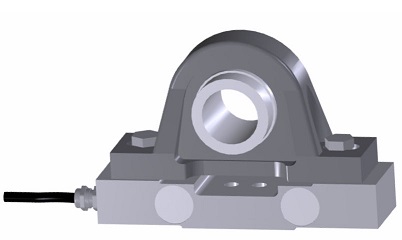

Le capteur de force à jauges de contraintes KS420 est conçu pour la mesure d'efforts sur les paliers à semelle 2 trous jusqu'à +/- 50kN. Le KS420 est fixé au bâti à l'aide de 4 trous traversants diamètre 19. La transmission de l'effort depuis la fixation du palier est réalisée via 2 taraudages M24x3. La mesure de force est déterminée par la flexion du capteur sous la charge.

Le KS420 est en acier IP65. La température de fonctionnement nominale, de -10 à 85°C. Grâce à sa conception en double poutre, le capteur de force KS420 offre une tolérance aux efforts transverses élevée. Les étendues de mesure disponibles sont: ±10kN, ±20kN, ±50kN. La précision est de 0,1% pour une sensibilité nominale de 1 mV / V. La connectique consiste en un câble de sortie, 5m, 4 fils.

Les dimensions du capteur sont alignées sur les dimensions des paliers à semelle auto-aligneurs INA.

Spécifications

Etendue de mesure ±10kN, ±20kN, ±50kN
Précision 0,1 %
Non-linéarité 0,1 %
Dimensions 420 x 80 x 40mm
Signal de sortie 1 mV/V
Entraxe 232 mm

Conditionnement et acquisition

Le capteur de force KS180 est alimenté entre 1 et 10 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un Afficheur, un conditionneur . ou un module d'acquisition.

Applications

  • Mesure d'efforts de palier
Type de capteur
Effort Palier
Etendue de mesure Fz
10kN , 20kN , 50kN
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.1 %
Hystérésis
0.3 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.008 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
5 m STC-31V-4
Direction de mesure
Traction + Comp.
Déflection Fz
0.1 mm
Surcharge
400 %PE
Construction
Aluminium ou Inox
Classe de Protection
IP65
Plage d'effort à mesurer
5kN - 250 kN
Application
low cost

  • étendue de mesure
  • Longueur de câble
  • TEDS
  • Plage de température spéciale
  • Ajouter un connecteur au câble
  • Instrumentation
