Ref: KIT-IPI-FORAGE

Inclinomètre de forage automatique pour puits de forage et surveillance des sols

Solution complète de monitoring inclinométrique en forage
Inclinomètres MEMS in-place installés aux profondeurs à surveiller
Versions uniaxiale ou biaxiale
Plage de mesure ±15°
Précision ±0,1 % de la pleine échelle
Surveillance automatique des déplacements du terrain
Nombre et espacement des points de mesure configurables
Acquisition, transmission et supervision à distance
Seuils de vigilance et alertes configurables
Solution adaptée au monitoring géotechnique permanent

Déploiement sous 4-6 semaines

Présentation

Le kit inclinométrique de forage MIPI est une solution automatisée destinée au monitoring des déplacements du terrain et des structures géotechniques en profondeur.

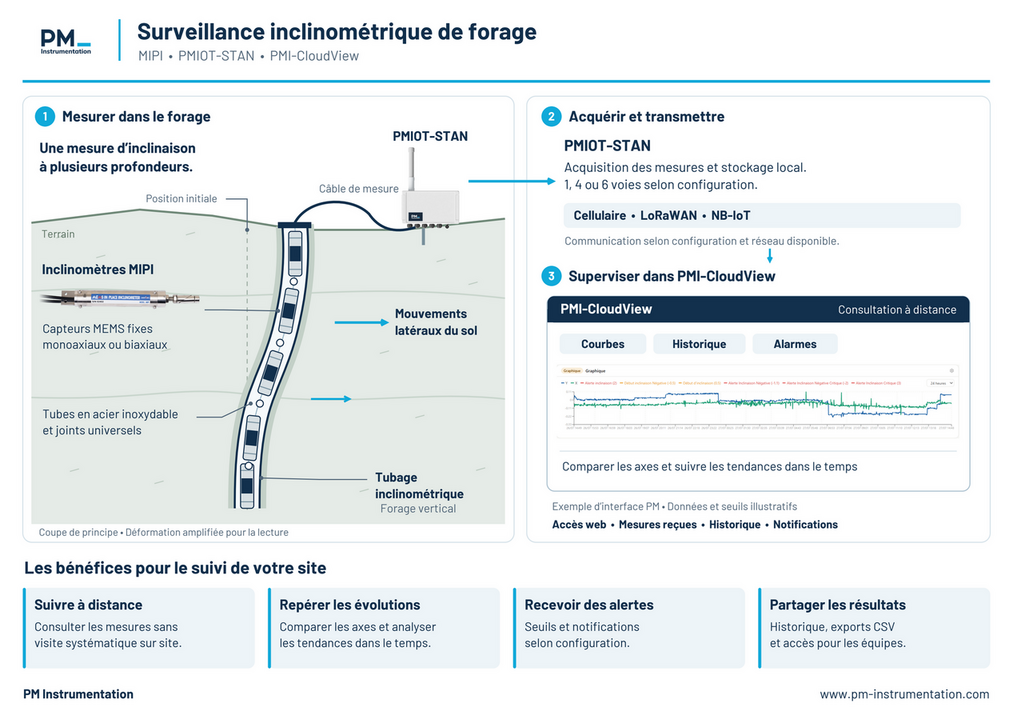

Plusieurs inclinomètres MEMS in-place sont positionnés à différentes profondeurs dans un forage afin de suivre en continu l’évolution de l’inclinaison et des mouvements du sol. Le nombre de capteurs et leur espacement sont définis selon la profondeur du forage et les zones à surveiller.

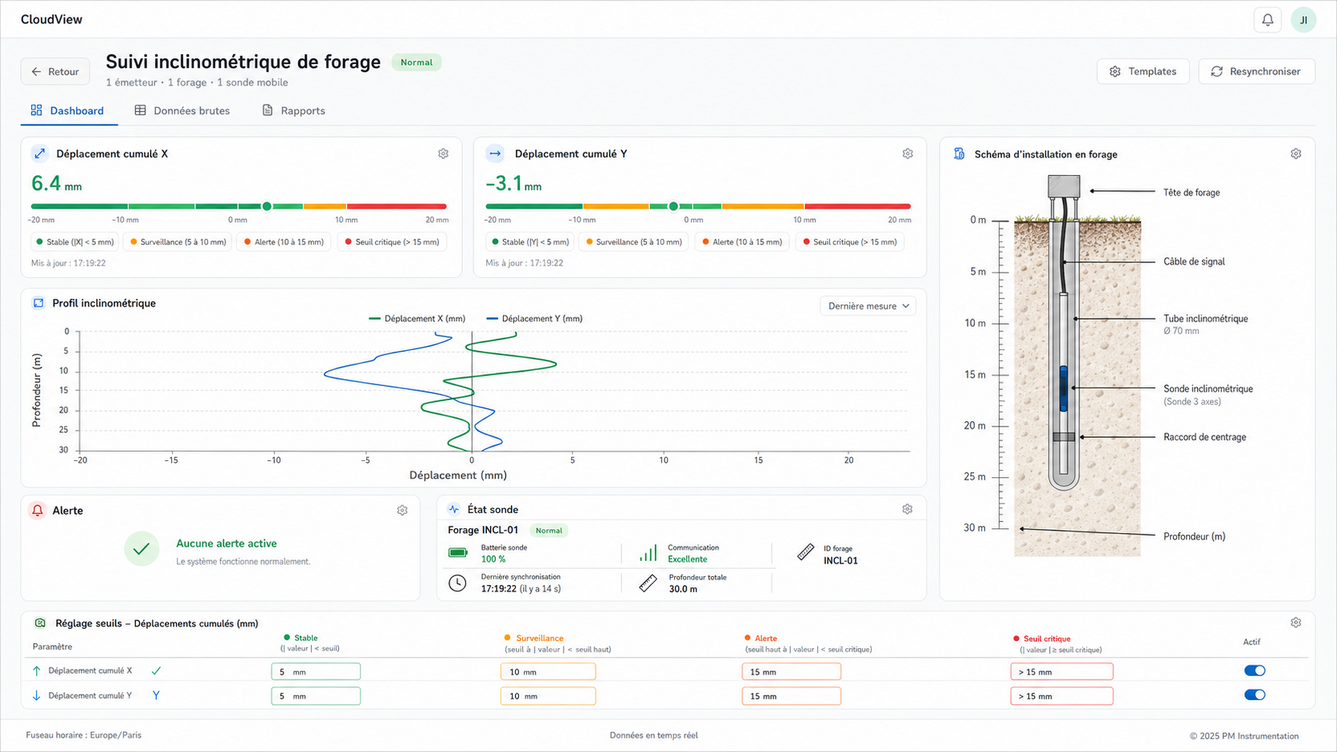

Les mesures sont enregistrées automatiquement puis peuvent être transmises vers PMI-CloudVIEW pour visualiser l’évolution du forage, suivre les historiques et configurer des seuils d’alerte.

Cette solution permet de réaliser une surveillance permanente ou longue durée, sans nécessiter des campagnes régulières avec une sonde inclinométrique mobile.

Caractéristiques principales

Technologie : MEMS capacitive
Nombre d’axes : 1 ou 2
Plage de mesure : ±15°
Précision : ±0,1 % de la pleine échelle
Résolution : < 10 secondes d’arc
Diamètre du module : 32 mm
Tube inclinométrique : Ø intérieur 56 mm minimum
Nombre de modules : configurable
Communication : analogique ou RS-485 Modbus RTU selon version
Supervision distante : disponible selon configuration

Configurez votre monitoring de forage

Chaque projet est configuré selon la profondeur du forage, le nombre de zones à instrumenter, l’espacement souhaité entre les capteurs et les conditions du site.

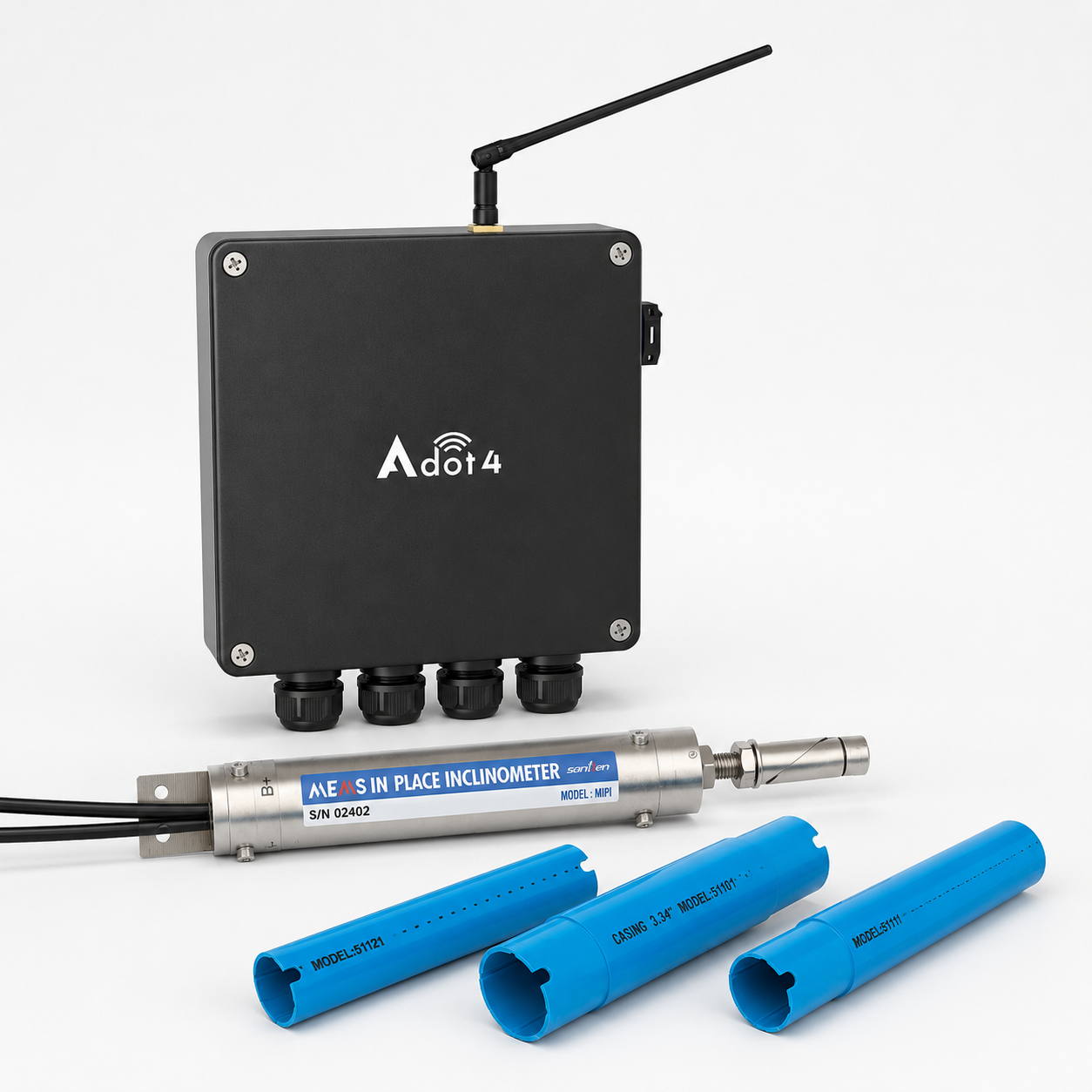

PM Instrumentation peut fournir une solution complète comprenant les inclinomètres MIPI, le tube de forage, l’acquisition, la transmission et la supervision à distance.

Contactez-nous avec les caractéristiques de votre projet pour définir la configuration adaptée. La compensation en température intégrée contribue à limiter l’influence des variations thermiques sur les mesures.

Grandeur physique: Inclinaison
Application: géotechnique, Sols, Génie civil
